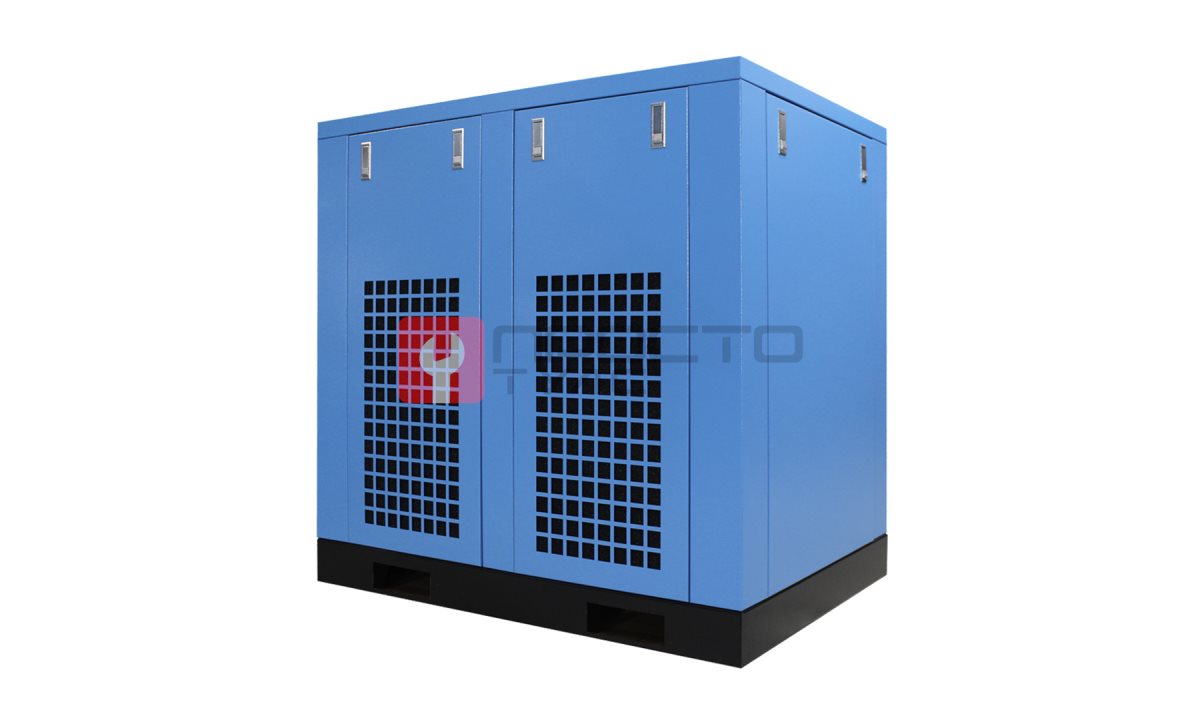

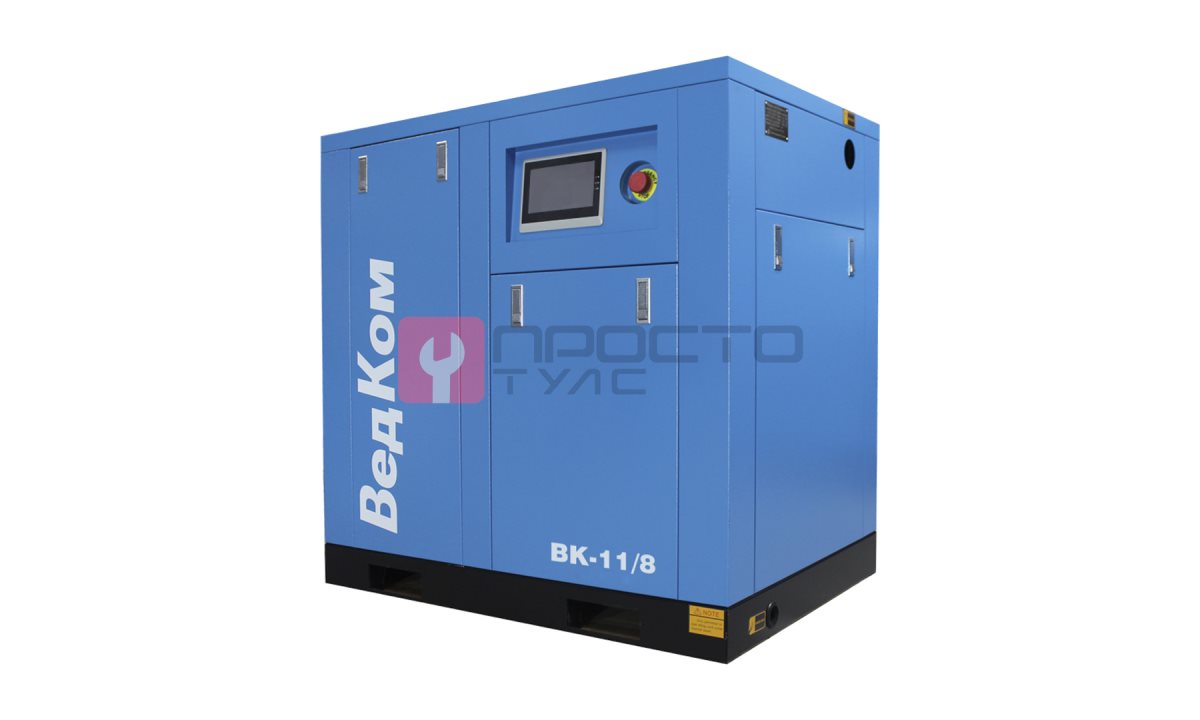

Винтовой компрессор BK 11/8PM

Для обеспечения стабильной работы пневматического инструмента и оборудования на СТО - от продувки фильтров и подкачки шин до работы пескоструйных аппаратов и профессиональных гайковертов - требуется источник сжатого воздуха с постоянным давлением и высоким расходом. Прерывистая подача или падение давления в сети приводят к остановке постов, снижению производительности мастера и браку при покраске. Винтовой компрессор BK 11/8 PM предназначен для непрерывной генерации чистого сжатого воздуха в режиме реального потребления, обеспечивая работу до 3-4 постов одновременного использования пневмоинструмента.

Технические условия эксплуатации

Для корректной установки и ввода в эксплуатацию компрессора BK 11/8 PM необходимо обеспечить следующие условия на объекте:

• Электропитание: сеть 380 В, 50 Гц, с заземлением. Подключение через автоматический выключатель с характеристикой C, номиналом не менее 32 А.
• Площадь размещения: не менее 1,5 м² на твердом ровном полу. Обязательно наличие свободного пространства вокруг корпуса (не менее 0,5 м) для циркуляции охлаждающего воздуха и доступа к сервисным панелям.
• Вентиляция: помещение должно быть оборудовано приточно-вытяжной вентиляцией, обеспечивающей отвод тепла от компрессора (тепловыделение при работе - до 4 кВт). Температура окружающей среды - не выше +40 °C.
• Пневматическая магистраль: рекомендуется установка фильтра-влагоотделителя на выходе и ресивера (приобретается отдельно) для сглаживания пиковых нагрузок.

Соответствие модели (Подбор)

Винтовой компрессор BK 11/8 PM полностью соответствует жестким условиям эксплуатации на коммерческой СТО по следующим параметрам:

1. Производительность и давление

Модель выдает 1,6 м³/мин (1600 л/мин) при рабочем давлении 0,8 МПа (8 бар). Этого объема достаточно для бесперебойной работы двух-трех гайковертов, продувочного пистолета и покрасочного краскопульта одновременно, без просадок давления.

2. Привод и двигатель

Прямой привод (без ременной передачи) исключает потери мощности на трение и проскальзывание ремня. Установлен 8-ми полюсной синхронный двигатель на постоянных магнитах. Такая конструкция обеспечивает высокий КПД (до 95%) и стабильный крутящий момент на валу при низких оборотах, что напрямую влияет на энергоэффективность: потребление электроэнергии снижается до 30% по сравнению с асинхронными двигателями аналогичной мощности.

3. Система управления и плавный пуск

Компрессор оснащен частотным преобразователем Inovance. Это позволяет двигателю плавно набирать обороты, исключая пусковые токи, которые "сажают" сеть и изнашивают контакты. Частотник автоматически регулирует производительность под текущий расход воздуха - компрессор не работает вхолостую, а подстраивается под нагрузку.

4. Винтовой блок

Установлен блок производства Hanbell (Тайвань). Конструкция блока с асимметричным профилем роторов обеспечивает минимальные внутренние утечки и высокий объемный КПД на всем ресурсе. Сервис-фактор (S.F.) 1.2 означает, что блок способен кратковременно работать с 20% перегрузкой без потери ресурса.

Особенности и преимущества

Конструкция BK 11/8 PM ориентирована на снижение эксплуатационных расходов и увеличение межсервисного интервала.

• Энергоэффективность. Синхронный двигатель с постоянными магнитами в паре с частотным преобразователем - это наиболее экономичное решение для СТО с непостоянным потреблением воздуха. Компрессор потребляет ровно столько энергии, сколько необходимо для поддержания заданного давления в магистрали.
• Низкий уровень шума. 75 дБ - это уровень громкости обычного разговора. Компрессор можно устанавливать непосредственно в рабочей зоне, не требуя выноса в отдельное шумоизолированное помещение.
• Компактность. Габариты 1050х750х1040 мм позволяют разместить агрегат в стандартном техническом помещении или углу цеха, не занимая полезную площадь поста.
• Простота обслуживания. Объем масла в системе - всего 9 литров. Замена масла и масляного фильтра производится по регламенту, без специальных навыков. Панель управления с цветным сенсорным экраном отображает все параметры работы и выводит код ошибки при нештатной ситуации.

Рекомендации по эксплуатации

• Первый запуск и ввод в эксплуатацию рекомендуется производить сертифицированным специалистом для настройки параметров частотного преобразователя под конкретную сеть.
• Замена масла и масляного фильтра - каждые 2000 моточасов или раз в год (в зависимости от того, что наступит раньше). Использовать только рекомендованные синтетические масла для винтовых компрессоров.
• Еженедельно проверять уровень масла (через смотровое окно) и состояние воздушного фильтра. При работе в запыленных помещениях (кузовной цех) интервал замены воздушного фильтра сокращается вдвое.

Комплектация и опции

Базовая комплектация BK 11/8 PM включает:

• Винтовой компрессорный агрегат в сборе с двигателем и частотным преобразователем.
• Встроенный масляный сепаратор с фильтром тонкой очистки.
• Панель управления с сенсорным экраном (PLC).
• Комплект для подключения к пневмосети (выходной кран).
• Руководство по эксплуатации и паспорт.

Опционально (приобретается отдельно):

• Ресивер (вертикальный или горизонтальный) объемом от 200 до 500 литров для сглаживания пиковых нагрузок.
• Осушитель сжатого воздуха (рефрижераторный или адсорбционный) для подготовки воздуха под покрасочные работы.
• Магистральный фильтр-влагоотделитель.
• Комплект для удаленного мониторинга (GSM-модуль).

Ресурсные испытания (Надежность)

Модель BK 11/8 PM прошла полный цикл заводских испытаний под нагрузкой. Заявленный ресурс винтового блока Hanbell до первого капитального ремонта составляет не менее 30 000 моточасов при соблюдении регламентов обслуживания. Срок гарантии производителя - 18 месяцев без ограничения по моточасам. Это означает, что гарантия действует независимо от того, выработает компрессор 1000 или 10 000 часов за этот период. Статистика отказов по данной модели в условиях реальных СТО (данные сервисного департамента) показывает, что 95% обращений связаны с внешними факторами (нестабильность сети, загрязнение фильтров), а не с дефектами силовой части.

Завод-изготовитель может вносить улучшения в модель без отражения этих правок в документации. Внешний вид и технические данные товара, поставляемого в реальности, могут не полностью соответствовать изображениям и тексту на сайте.
