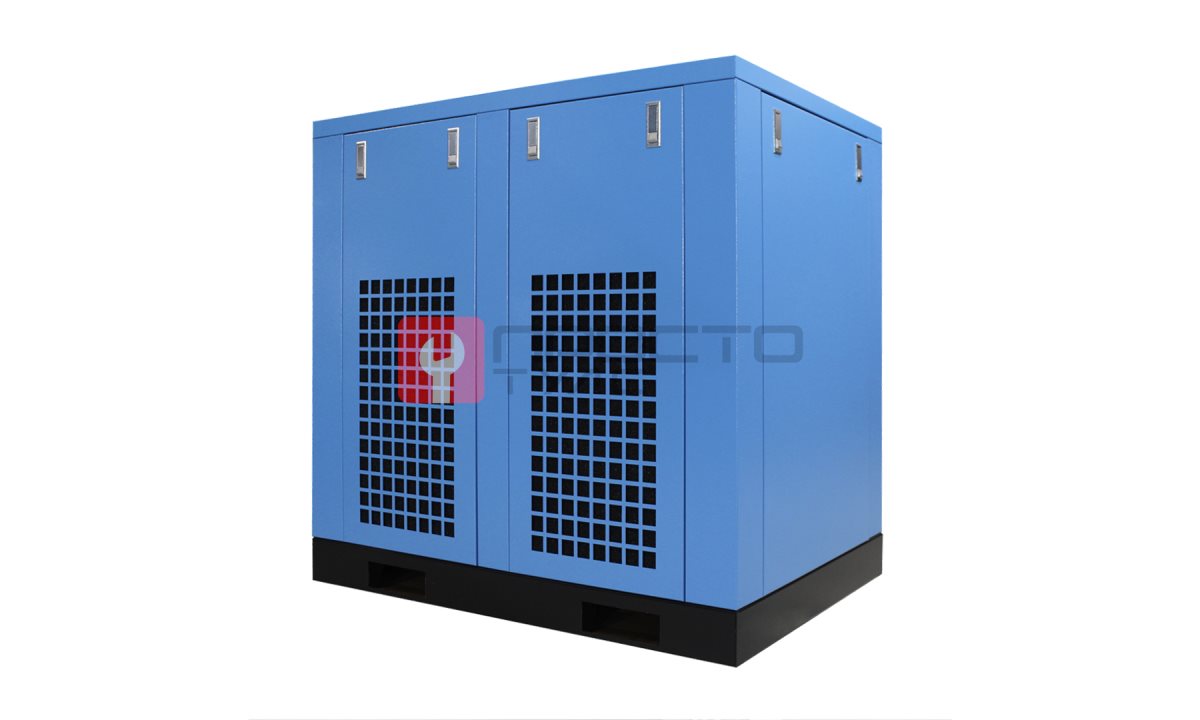

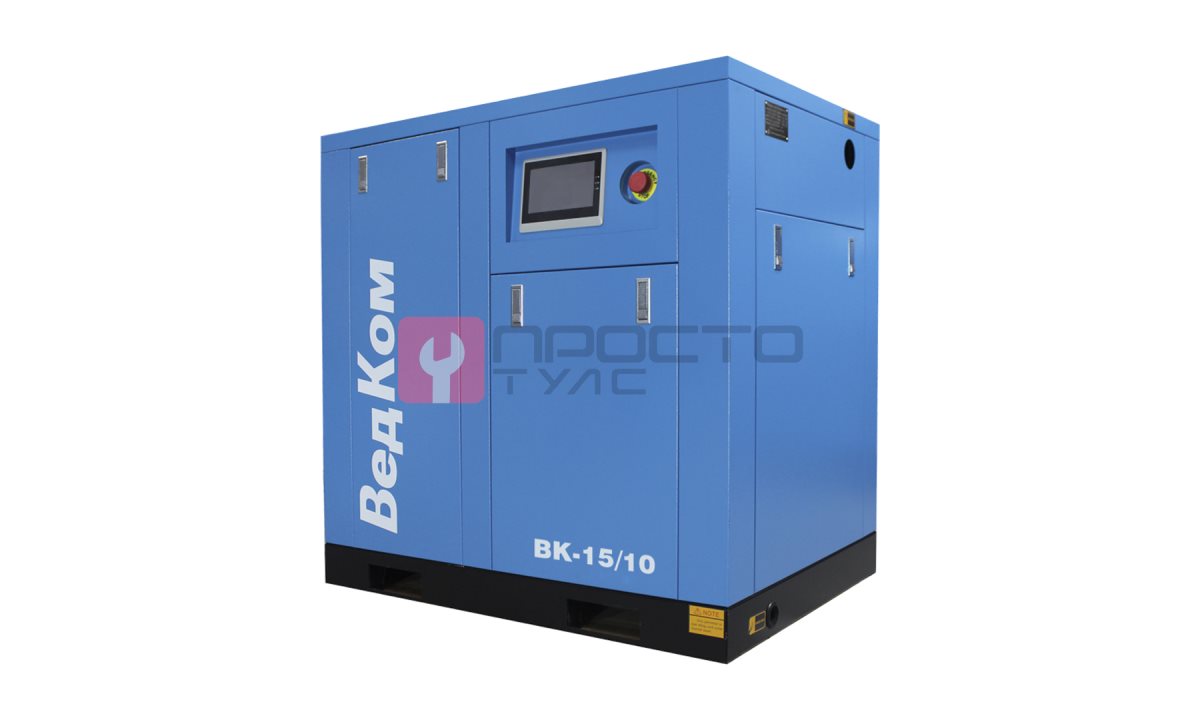

Винтовой компрессор BK 15/10 PM

Винтовой компрессор BK 15-10 PM (Арт. BK 15-10 PM)

Технологическая операция Для обеспечения стабильной работы пневмоинструмента и оборудования на СТО - от продувки фильтров и подкачки шин до работы ударных гайковертов, окрасочных пистолетов и пескоструйных аппаратов - требуется постоянное и чистое давление сжатого воздуха. Винтовой компрессор BK 15-10 PM решает задачу генерации сжатого воздуха для производственных линий с высоким потреблением. Это решение для сервисов, где простой пневматики из-за падения давления означает остановку поста и потерю заказа. Технические условия эксплуатации Для корректной работы компрессора BK 15-10 PM требуется:

• Промышленная сеть 380 В с запасом по мощности (потребляемая мощность 15 кВт).
• Наличие системы вентиляции или притока воздуха для охлаждения (воздушное охлаждение, температура окружающей среды до +40 °C).
• Ровное бетонное основание или виброопоры для установки (вес 233 кг).
• Подключение к магистрали сжатого воздуха через выход 1/2”.
• Рекомендуется установка внешнего ресивера и системы осушки для стабилизации давления и удаления конденсата.

Соответствие модели (Подбор) Модель BK 15-10 PM выбрана для обеспечения производительности 2 м³/мин при давлении 1,0 МПа (10 бар). Подбор обоснован следующими техническими решениями:

Привод и двигатель. Прямой привод от 8-полюсного синхронного двигателя на постоянных магнитах (IP23). Передача крутящего момента без ременной передачи исключает потери на трение и проскальзывание, а синхронная машина обеспечивает высокий КПД (сервис-фактор S.F. 1.2). Скорость вращения винтового блока 2700 об/мин.

Винтовой блок. Установлен блок Hanbell (Тайвань). Конструкция с асимметричным профилем роторов обеспечивает низкий уровень пульсаций давления и высокую эффективность сжатия.

Система управления. Частотный преобразователь Inovance с диапазоном входного напряжения 360-420В и PLC-контроллер с цветным сенсорным экраном. Плавный пуск двигателя и автоматическое регулирование производительности в зависимости от текущего расхода воздуха. Это снижает пусковые токи и исключает "холостой" ход при отсутствии разбора.

Масляная система. Объем масла 9 литров. Конструкция маслоотделителя и охладителя рассчитана на поддержание температуры на выходе +10 °C относительно окружающей среды, что снижает содержание влаги в сжатом воздухе.

Особенности и преимущества Конструкция BK 15-10 PM ориентирована на снижение эксплуатационных затрат и увеличение срока службы. Частотный привод позволяет компрессору работать в режиме поддержания давления с точностью до 0,1 бар, что особенно важно для окрасочных камер и точного пневмоинструмента. Уровень шума 75 дБ позволяет размещать компрессор вблизи рабочих зон без дополнительной шумоизоляции. Прямой привод исключает необходимость замены ремней и подшипников натяжителя, сокращая список регламентных работ. Плавный пуск через частотник исключает гидроудары в масляной системе и механические перегрузки винтового блока при старте. Рекомендации по эксплуатации Для обеспечения заявленного ресурса (гарантия 18 месяцев без ограничения по моточасам) необходимо:

• Использовать оригинальное масло, рекомендованное производителем (замена через каждые 2000-3000 моточасов, в зависимости от условий).
• Своевременно заменять масляный и воздушный фильтры, сепаратор масла.
• Обеспечить свободный доступ воздуха к радиатору охлаждения (очистка от пыли и грязи не реже 1 раза в месяц).
• Контролировать уровень масла в смотровом окне.

Комплектация и опции В базовой комплектации компрессор поставляется с установленным винтовым блоком, двигателем, частотным преобразователем, панелью управления, маслоотделителем и радиатором охлаждения. Для полноценной работы рекомендуется приобрести внешний ресивер (объем подбирается исходя из пикового потребления) и осушитель сжатого воздуха (рефрижераторный или адсорбционный). Для подключения к магистрали потребуется фильтр-влагоотделитель и регулятор давления на линии. Ресурсные испытания (Надежность) Винтовой блок Hanbell прошел стендовые испытания на ресурс не менее 30 000 моточасов до капитального ремонта. Частотный преобразователь Inovance имеет встроенную защиту от перегрузок по току, перегрева и обрыва фаз. Гарантийный срок 18 месяцев без ограничения по моточасам подтверждает уверенность производителя в надежности узлов. Статистика отказов по данной модели показывает, что основная доля обращений связана с несвоевременной заменой расходных материалов, а не с выходом из строя базовых компонентов.
