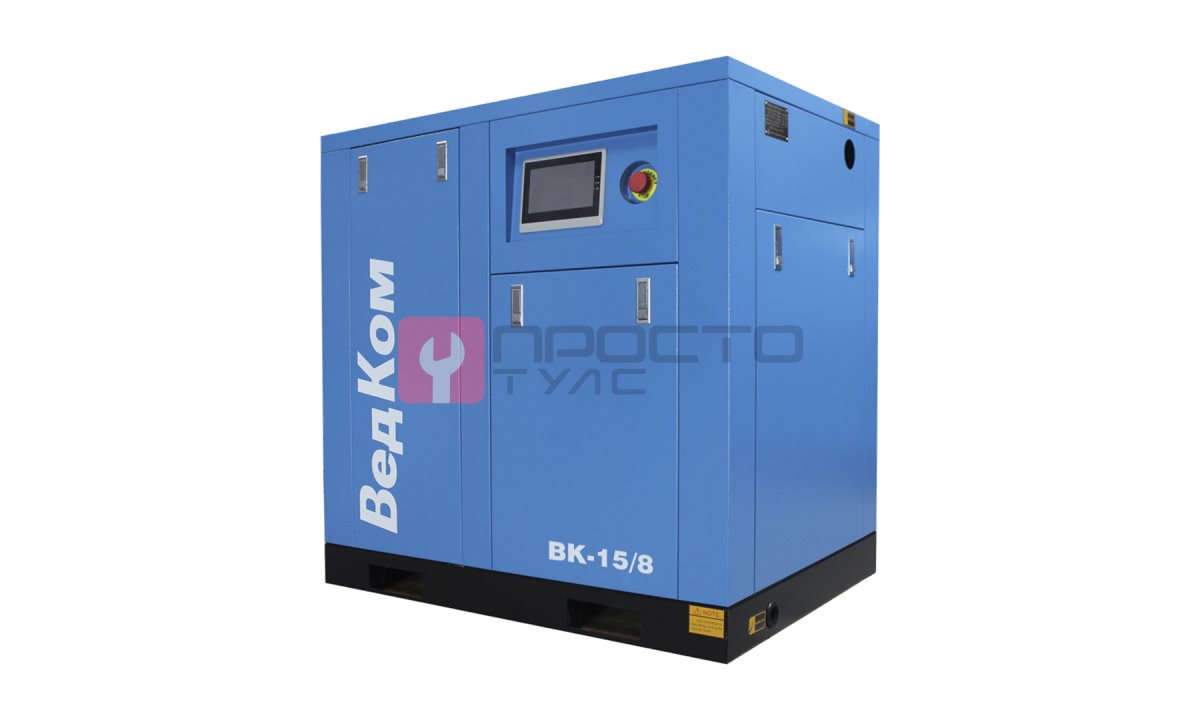

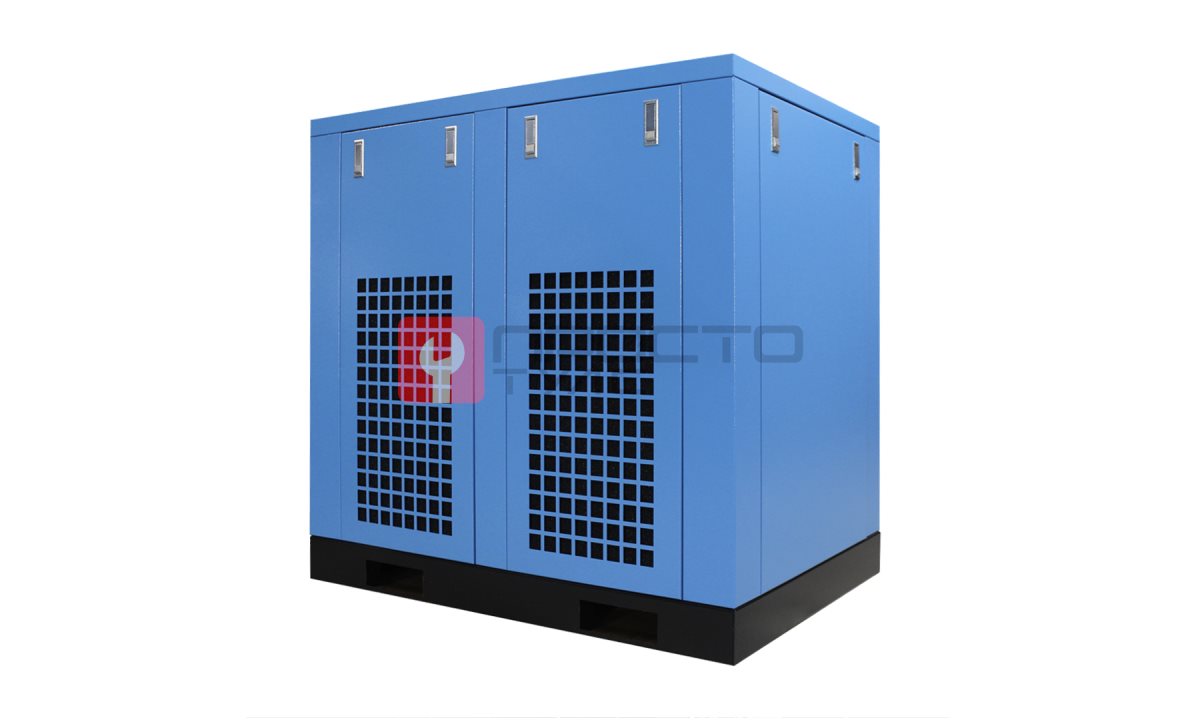

Винтовой компрессор BK 15/8PM

Винтовой компрессор BK 15/8PM (Арт.: BK 15/8PM)

Технологическая операция Для организации централизованного пневмоснабжения СТО с интенсивным потреблением сжатого воздуха - от работы пневмоинструмента (гайковерты, шлифмашины, краскопульты) до привода подъемников и продувочных пистолетов - требуется источник сжатого воздуха, способный обеспечить стабильный расход 2,6 м³/мин при давлении 0,8 МПа. Компрессорная установка данного класса является базовым элементом производственной инфраструктуры, от бесперебойной работы которой зависит пропускная способность зон ремонта и шиномонтажа. Технические условия эксплуатации Для корректной установки и эксплуатации модели BK 15/8PM необходимо обеспечить:

Трехфазную электрическую сеть 380 В с возможностью подключения через частотный преобразователь (диапазон напряжений 360-420 В).

Площадку с твердым основанием и достаточной вентиляцией для отвода тепла от системы воздушного охлаждения.

Температуру окружающей среды не выше +40 °C.

Наличие точки подключения пневмомагистрали с внутренней резьбой 1/2".

Компрессор поставляется без встроенного ресивера, поэтому для сглаживания пульсаций давления и создания запаса воздуха обязательна установка внешнего ресивера (подбирается отдельно исходя из пикового потребления). Соответствие модели (Подбор) Винтовой компрессор BK 15/8PM полностью соответствует условиям интенсивной эксплуатации на СТО по следующим пунктам:

Производительность и давление: Номинальная производительность 2,6 м³/мин (156 м³/ч) при рабочем давлении 0,8 МПа (8 бар) позволяет одновременно питать до 4-6 единиц активного пневмоинструмента с непрерывным циклом работы.

Привод и двигатель: Прямой привод без ременной передачи исключает потери мощности на трение и необходимость обслуживания ремней. 8-ми полюсный синхронный двигатель на постоянных магнитах (15000 Вт) обеспечивает высокий КПД (сервис-фактор S.F. 1.2) и стабильную работу при перегрузках до 20% от номинала.

Система управления и пуск: Частотный преобразователь Inovance с плавным пуском исключает пусковые токи, снижая нагрузку на сеть и механику. Цветной сенсорный экран PLC позволяет оперативно контролировать параметры и программировать режимы работы.

Винтовой блок: Установлен блок Hanbell (Тайвань) с частотой вращения 3400 об/мин, рассчитанный на длительный ресурс без потери производительности.

Габариты и монтаж: Компактные размеры (1050х750х1040 мм) и масса 233 кг позволяют разместить установку в стандартном техническом помещении или на отдельной площадке без усиления фундамента.

Особенности и преимущества Модель BK 15/8PM спроектирована для минимизации эксплуатационных расходов и простоев. Прямой привод исключает потери на ременной передаче и необходимость их замены. Синхронный двигатель на постоянных магнитах обеспечивает высокий КПД в широком диапазоне нагрузок, что особенно актуально при непостоянном потреблении воздуха на СТО. Частотный преобразователь автоматически регулирует производительность компрессора под текущий расход, снижая энергопотребление до 30% по сравнению с моделями с фиксированной скоростью. Уровень шума 75 дБ позволяет размещать компрессор вблизи рабочих зон без дополнительной шумоизоляции. Объем масла 9 литров обеспечивает стабильную смазку винтового блока при длительных циклах работы. Температура воздуха на выходе +10 °C снижает нагрузку на осушитель и пневмолинию. Рекомендации по эксплуатации Для обеспечения заявленного ресурса (18 месяцев гарантии без ограничения по моточасам) необходимо:

Установить внешний ресивер объемом не менее 500 литров для накопления сжатого воздуха.

Организовать систему фильтрации и осушения воздуха на выходе из компрессора (осушитель приобретается отдельно).

Проводить замену масла и масляного фильтра каждые 2000 моточасов или раз в 6 месяцев.

Обеспечить свободный доступ воздуха к радиатору охлаждения для отвода тепла.

Контролировать уровень масла по смотровому окну перед каждым запуском.

Комплектация и опции В базовой комплектации:

Винтовой компрессор BK 15/8PM в сборе.

Частотный преобразователь Inovance.

Панель управления PLC с цветным сенсорным экраном.

Комплект масла (9 литров).

Инструкция по эксплуатации и паспорт.

Дополнительно можно приобрести:

Внешний ресивер (объем от 500 л).

Осушитель рефрижераторного типа.

Фильтры тонкой и магистральной очистки.

Комплект для подключения к пневмомагистрали (шланги, фитинги).

Ресурсные испытания (Надежность) Модель BK 15/8PM прошла цикл заводских испытаний под нагрузкой. Винтовой блок Hanbell имеет подтвержденный ресурс не менее 30 000 моточасов до первого капитального ремонта. Синхронный двигатель на постоянных магнитах рассчитан на 50 000 часов непрерывной работы. Частотный преобразователь Inovance обеспечивает стабильную работу при колебаниях напряжения в сети от 360 до 420 В, что характерно для промышленных зон. Гарантийный срок - 18 месяцев без ограничения по моточасам, что подтверждает уверенность производителя в надежности конструкции. Статистика отказов по данной модели не превышает 1,5% в течение первого года эксплуатации при соблюдении регламентного обслуживания.
