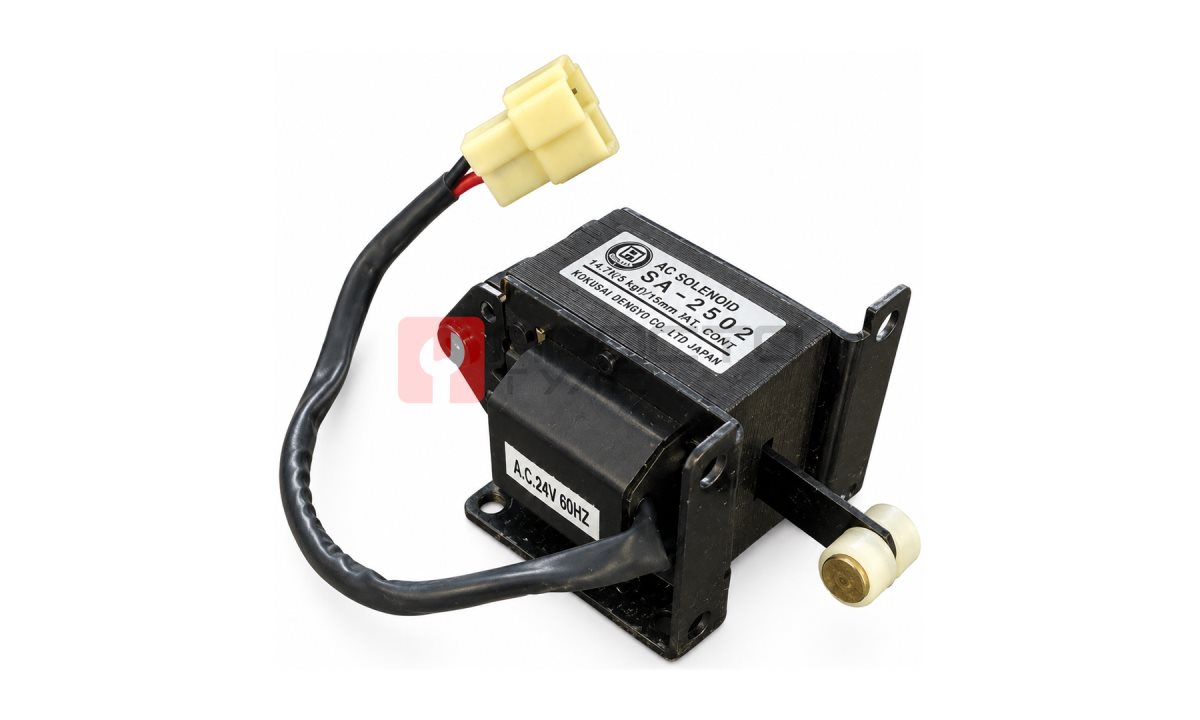

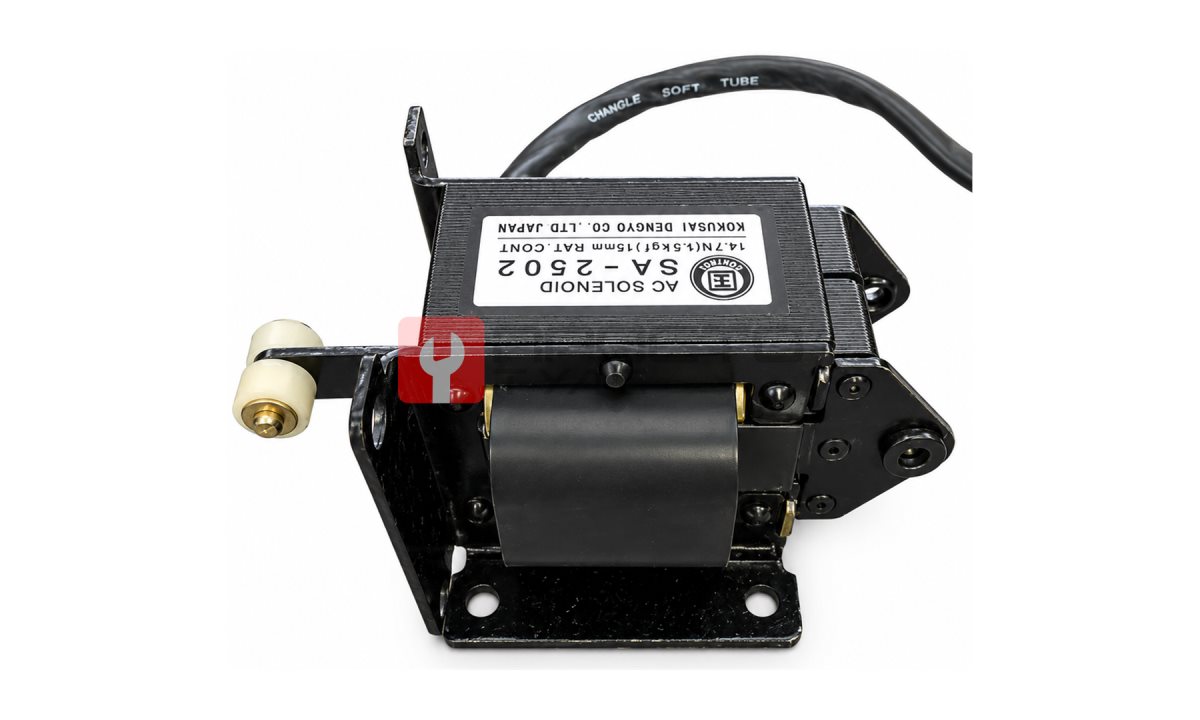

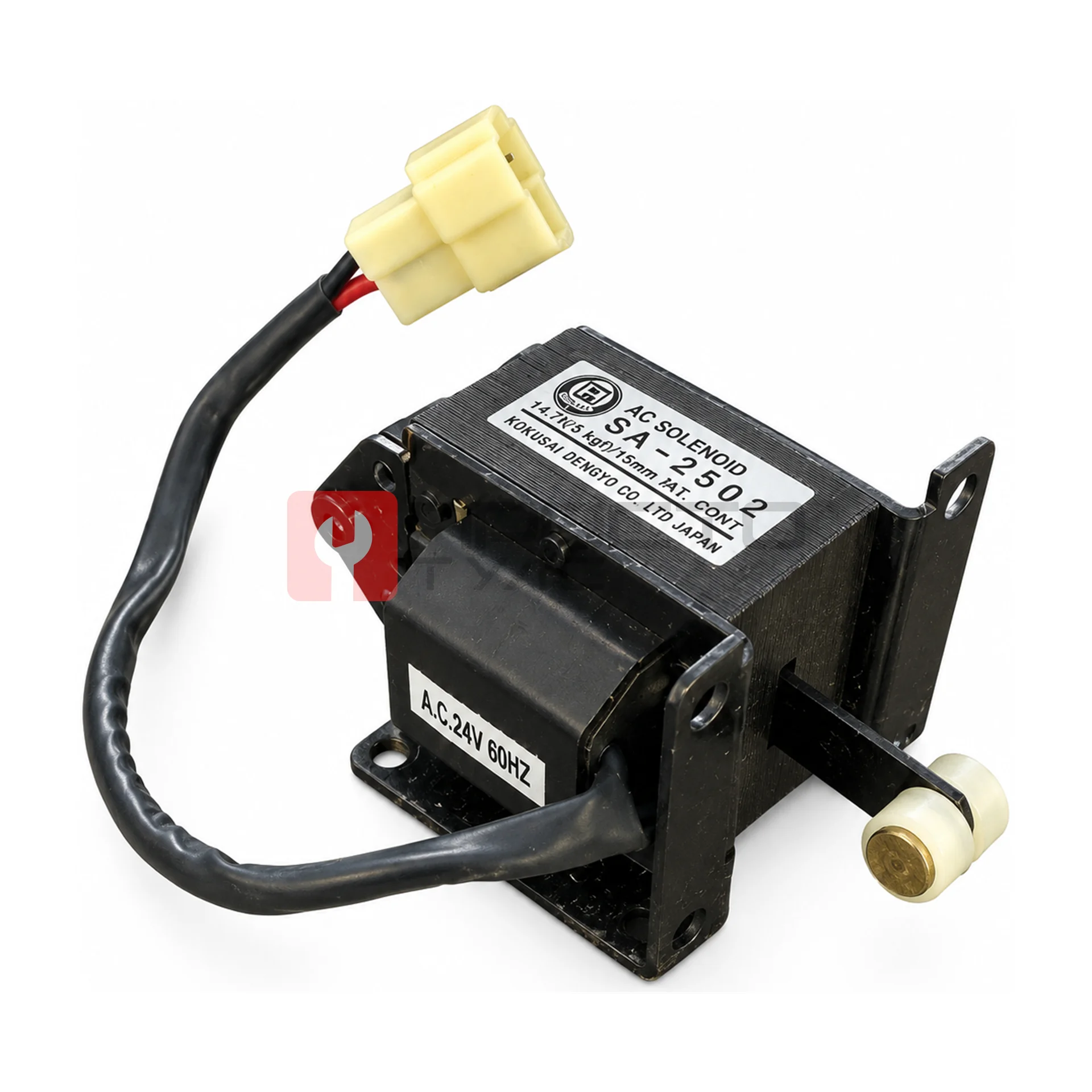

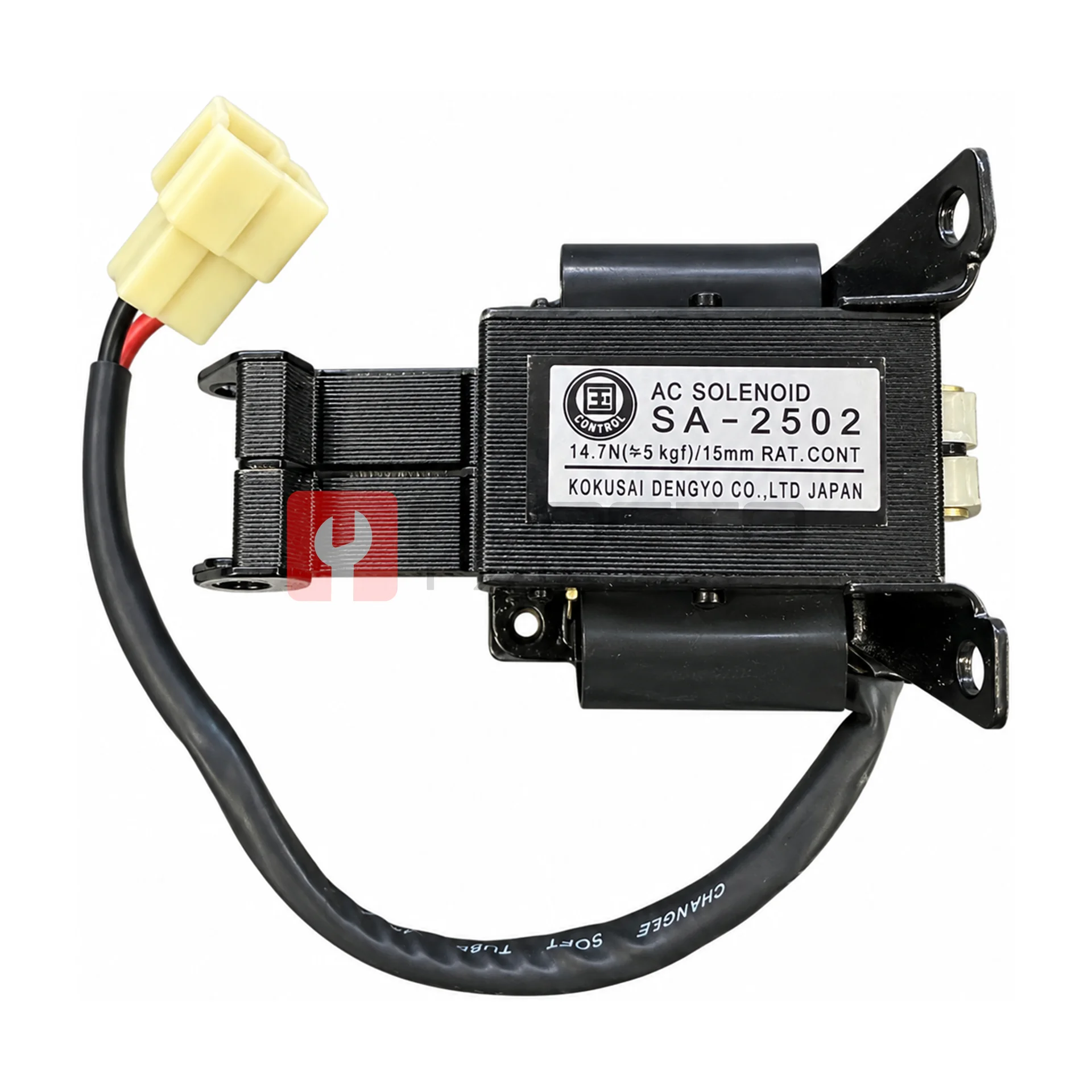

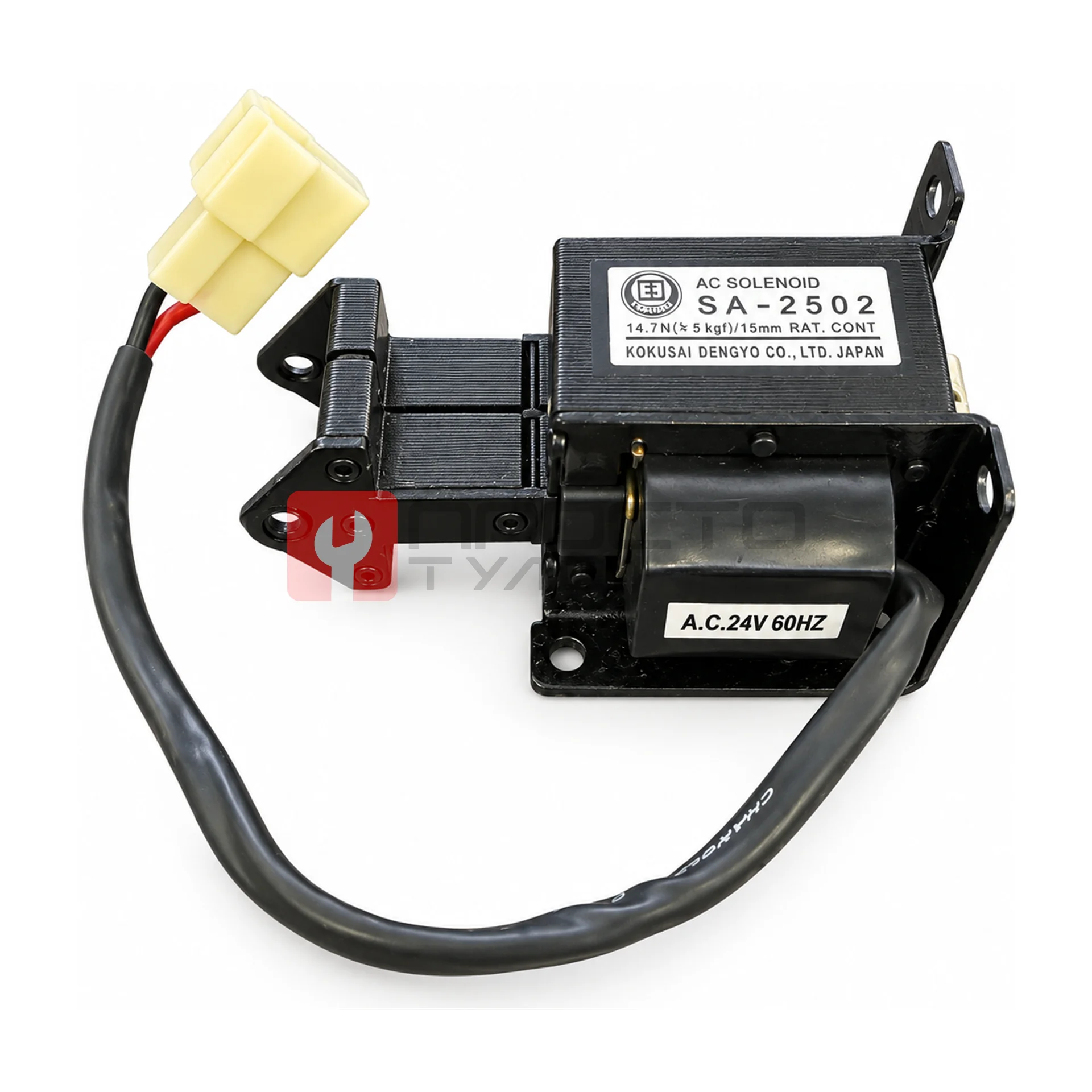

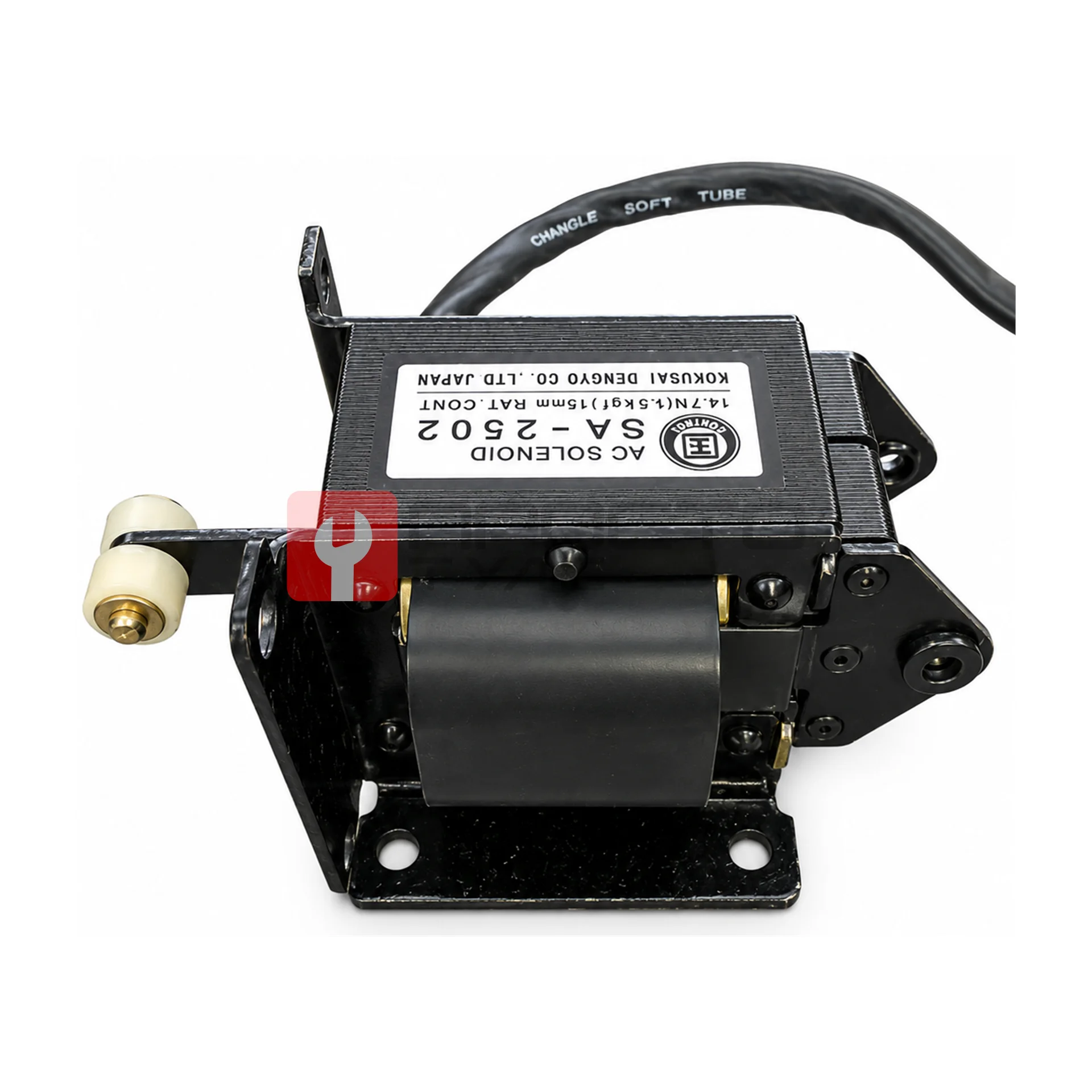

Электромагнит соленоид переменного тока SA-2502, AC 24В

Промышленный тяговый электромагнит (соленоид) переменного тока серии SA-2502 - это высоконадежный исполнительный элемент, предназначенный для дистанционного управления исполнительными механизмами, системами автоматизации, запорной арматурой, тормозными устройствами и станками. Изделие разработано и произведено ведущим японским брендом Kokusai Dengyo Co., Ltd. , что гарантирует эталонное качество сборки, стабильность рабочих параметров под нагрузкой и увеличенный ресурс коммутационной износостойкости в условиях непрерывного производственного цикла.
Конструктивные особенности и принцип работы
При подаче электрического сигнала на катушку соленоида возникает мощное магнитное поле, которое втягивает внутренний шток, создавая стабильное линейное механическое усилие. Конструкция механизма оптимизирована для тянущего типа действия :
На конце подвижного штока смонтирован жесткий узел со спаренными пластиковыми роликами , которые обеспечивают плавное, безударное сопряжение с ответными деталями оборудования, значительно снижая износ и трение.
Корпус электромагнита выполнен из штампованной конструкционной стали высокой жесткости с антикоррозийным защитным покрытием, устойчивым к техническим маслам.
Основание снабжено монтажными фланцами с технологическими отверстиями для надежной фиксации соленоида на станине или раме в любом пространственном положении.
Технические характеристики и электроника
Данная модификация соленоида спроектирована под жесткие стандарты промышленной безопасности:
Рабочее напряжение: AC 24 В (безопасный низковольтный переменный ток)
Частота сети: 60 Гц
Номинальное тяговое усилие: 14.7 Н (эквивалентно весу 1.5 кгс)
Максимальный ход штока: 15 мм
Режим работы: Длительный (система рассчитана на продолжительный режим включения без риска перегрева обмотки благодаря качественной межвитковой изоляции)
Подключение и применимость
Для интеграции соленоида в электрическую схему оборудования предусмотрен гибкий двухжильный кабель в плотной защитной оболочке, защищающей проводку от механических повреждений и изломов. Провод оконцован стандартным быстросъемным штекерным разъемом (колодкой) из термостойкого пластика, что обеспечивает оперативную замену детали без необходимости пайки или использования винтовых клемм.
Тяговый соленоид SA-2502 AC 24V находит широкое применение в качестве оригинальной запасной части или высококачественного дубликата при ремонте и обслуживании:
Металлорежущих, токарных и фрезерных станков (в механизмах переключения передач, зажимах деталей)
Текстильного, швейного и вязального промышленного оборудования
Автоматических фасовочных, дозирующих и упаковочных линий
Систем вентиляции и кондиционирования (для управления заслонками и клапанами)
Конвейерных систем для экстренной остановки или сортировки грузов
