Электромагнитный клапан 24DC автомобильного подъемника

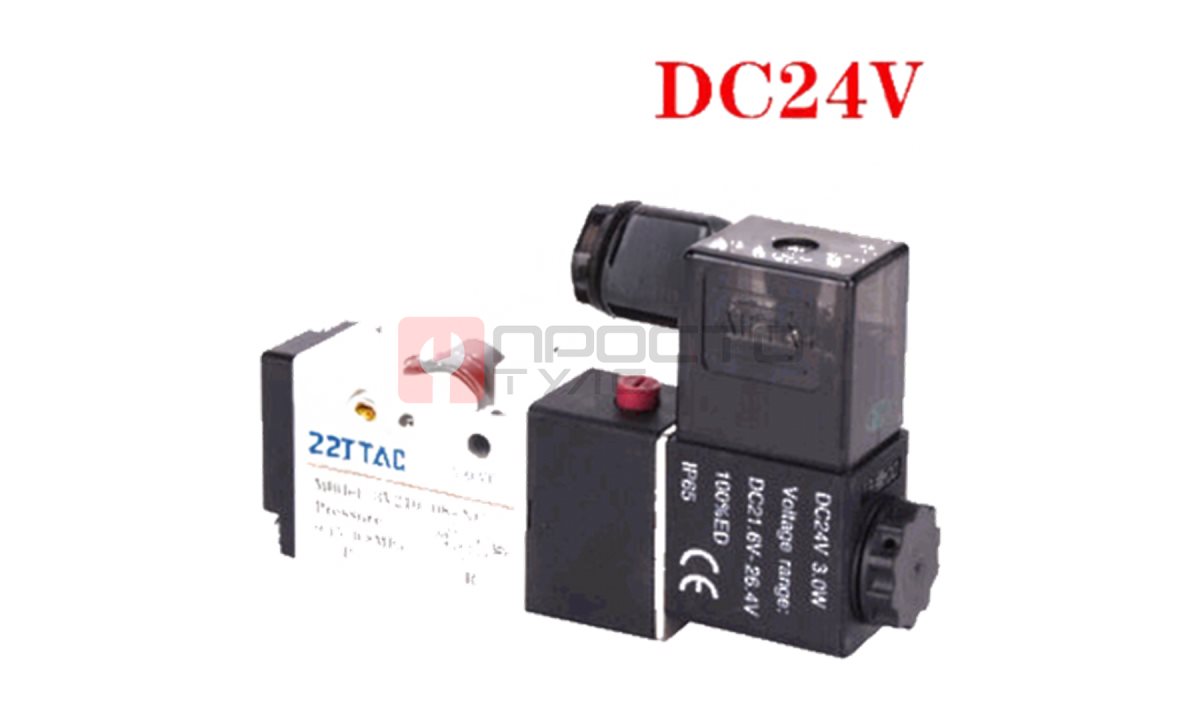

Электромагнитный клапан 3V210-08-NC 24V DC для автомобильного подъёмника: управление сжатым воздухом с точностью и надёжностью.

Электромагнитный клапан 3V210-08-NC с напряжением питания 24V DC - это компактный и надёжный элемент пневматической системы, применяемый в автомобильных подъёмниках. Он отвечает за автоматическое управление подачей сжатого воздуха в исполнительные механизмы: каретки, замки безопасности, блоки фиксации и другие узлы, участвующие в процессе подъёма и опускания автомобиля. Работа клапана напрямую влияет на точность, стабильность и безопасность эксплуатации подъёмного оборудования.

Данная модель представляет собой нормально закрытый клапан (NC - normally closed), что означает: в обесточенном состоянии клапан остаётся закрытым и перекрывает поток воздуха. При подаче постоянного напряжения 24 вольта катушка срабатывает, и клапан открывается, пропуская воздух к нужному участку пневмосистемы. После отключения питания пружинный механизм возвращает клапан в исходное закрытое положение. Это обеспечивает надёжную защиту системы и точный контроль рабочих процессов.

Характеристики

Технические параметры

• Модель: 3V210-08-NC
• Напряжение управления: 24V постоянного тока (DC)
• Потребление: около 3 Вт
• Давление рабочей среды: от 0.15 до 0.8 МПа
• Диапазон температур эксплуатации: от -10 до +50 °C
• Соединения: порты A, P, R с резьбой 1/4"
• Степень защиты: IP65
• Корпус: анодированный алюминий
• Катушка: герметичная, с устойчивостью к вибрациям и пыли
• Тип среды: очищенный воздух, возможно с лёгкой смазкой
• Режим работы: непрерывный (100% ED)

Наличие стандартных резьбовых соединений позволяет легко интегрировать клапан в существующую пневмосеть подъёмника. Материалы корпуса устойчивы к коррозии и механическим повреждениям, а герметичная катушка позволяет использовать клапан даже в условиях повышенной влажности и запылённости - что особенно актуально для станций технического обслуживания и автомастерских.

Преимущества электромагнитного клапана 3V210-08-NC 24V DC

• Работа от постоянного тока - стабильное питание без помех и вибраций
• Быстрое срабатывание без задержек
• Высокая степень пыле- и влагозащиты (IP65)
• Простота подключения и обслуживания
• Универсальность в применении - подходит для большинства подъёмников
• Компактный корпус с устойчивой механикой

Переход на клапаны с питанием 24V DC часто практикуется при модернизации оборудования - такие решения более стабильны, обеспечивают защиту от скачков напряжения, а также позволяют реализовать питание от аккумуляторных систем или контроллеров с выходами на постоянный ток. Это особенно актуально для современных автоподъёмников с цифровым управлением.

Область применения

Клапан широко применяется в пневматических системах автомобильных подъёмников (двухстоечных, ножничных, платформенных), где требуется надёжная коммутация подачи воздуха. Используется в механизмах разблокировки замков, подачи/сброса давления, фиксации платформ и других задачах, связанных с управлением пневмоприводами. Совместим со многими моделями подъёмников отечественного и зарубежного производства.

Рекомендации по установке

1. Перед монтажом отключите питание и сбросьте давление в пневмосистеме.
2. Подключение выполняется по маркировке: P - подача воздуха, A - рабочий канал, R - выпуск.
3. Для увеличения ресурса используйте фильтр и осушитель воздуха.
4. Катушка должна подключаться к источнику питания с номиналом 24V DC. Не допускается подключение к переменному току.
5. После установки проверьте герметичность всех соединений и корректную работу клапана в реальных условиях эксплуатации.

Важно: при замене аналогичного клапана на модель 3V210-08-NC 24V DC убедитесь в совпадении параметров давления, размера соединений и напряжения управления. Своевременное техническое обслуживание и фильтрация воздуха значительно продлевают срок службы клапана.
