Электромагнитный клапан 24AC автомобильного подъемника

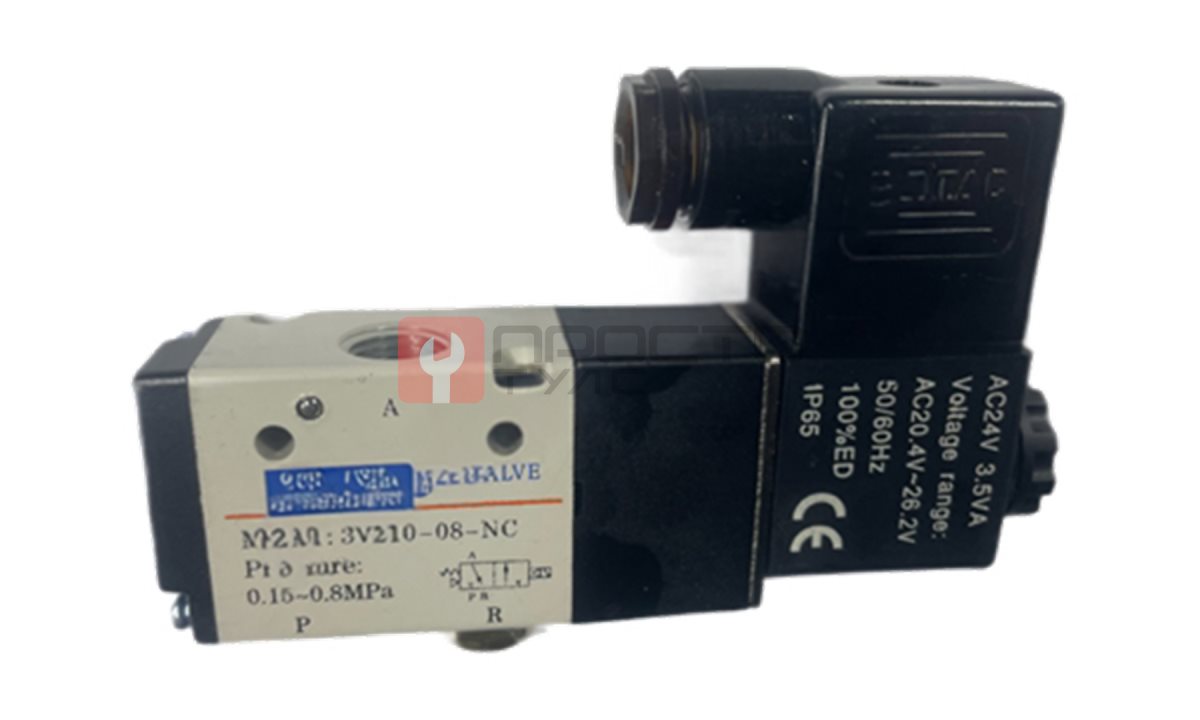

Электромагнитный клапан 3V210-08-NC 24V AC для автомобильного подъёмника: точное управление пневматической системой

Электромагнитный клапан 3V210-08-NC с напряжением питания 24V AC — это ключевой компонент пневматических систем управления в автомобильных подъёмниках. Он используется для дистанционного и автоматического распределения сжатого воздуха между различными рабочими камерами подъёмника, обеспечивая включение, фиксацию, отпуск или возврат пневматических исполнительных механизмов. Благодаря компактной конструкции, высокой надёжности и скорости отклика, данная модель клапана получила широкое распространение в мастерских, СТО и производственных цехах.

Клапан выполнен по принципу нормально закрытого устройства (NC), что означает автоматическое перекрытие потока воздуха в обесточенном состоянии. При подаче сигнала на катушку происходит мгновенное открытие канала, через который воздух поступает к нужному участку системы. Это позволяет точно контролировать движение подъёмных кареток, блокировочных элементов или пневматических замков.

Технические характеристики:

Модель: 3V210-08-NC

Тип: электромагнитный, нормально закрытый

Управляющее напряжение: 24V переменного тока (AC)

Рабочий диапазон напряжения: от 20.4V до 26.2V AC

Частота: 50/60 Гц

Потребление: 3.5 ВА

Рабочее давление: от 0.15 до 0.8 МПа

Подключения: резьбовые порты A, P, R — 1/4"

Степень защиты: IP65 (влагозащита, пылезащита)

Материал корпуса: алюминиевый сплав с антикоррозийным покрытием

Катушка: герметичная, защищённая пластиковым корпусом

Рабочий цикл: 100% (режим ED — непрерывная работа)

Корпус клапана изготовлен из прочного и лёгкого алюминиевого сплава, устойчивого к внешним воздействиям и агрессивной среде. Электромагнитная катушка герметично защищена от пыли, влаги и случайных механических повреждений. Благодаря стандартной резьбе подключение клапана к пневмосистеме не требует доработок — он полностью совместим с большинством автомобильных подъёмников, где используется электромагнитное распределение воздуха.

Преимущества электромагнитного клапана 3V210-08-NC:

Быстрая и точная реакция на управляющий сигнал

Минимальное энергопотребление при высокой надёжности

Простая установка и универсальное подключение

Защита от загрязнений и воздействий окружающей среды

Возможность непрерывной эксплуатации без перегрева

Совместимость с пневматическими подъёмниками различных производителей

Клапан может быть установлен как на штатные места в подъёмниках, так и в модернизированные пневмосистемы, где требуется улучшенное управление. Он используется в блоках управления подъёмом/опусканием, фиксации, аварийного сброса давления или автоматического включения страховочных замков. Благодаря точности исполнения и устойчивости к высоким циклическим нагрузкам, устройство способно работать в непрерывном режиме без снижения производительности.

Область применения: Электромагнитный клапан 3V210-08-NC 24V AC применяется в автомобильных подъёмниках всех типов — двухстоечных, ножничных, четырёхстоечных, платформенных. Его также используют в пневматических блокировках, фиксаторах, подкатных пневмодомкратах и в элементах систем безопасности. Подходит для СТО, автомастерских, гаражей, сборочных и диагностических постов, где важно обеспечить стабильное и точное управление пневматикой.

Рекомендации по установке:

Отключите питание и сбросьте давление перед демонтажем/монтажом клапана.

Убедитесь в соответствии напряжения (24В AC) и направления воздушных потоков.

Смонтируйте клапан на чистую и сухую поверхность с доступом к разъёму и соединениям.

Подключите пневмолинии строго по маркировке портов (P — вход, A — выход, R — выпуск).

Обязательно используйте фильтр и осушитель воздуха в системе, чтобы продлить срок службы клапана.

После подключения проверьте герметичность соединений и корректность работы на всех режимах.

Электромагнитный клапан 3V210-08-NC 24V AC — это надёжное, компактное и универсальное решение для управления пневматикой подъёмного оборудования. Его высокая скорость срабатывания, стабильность и простота обслуживания делают его отличным выбором для профессионального применения.
