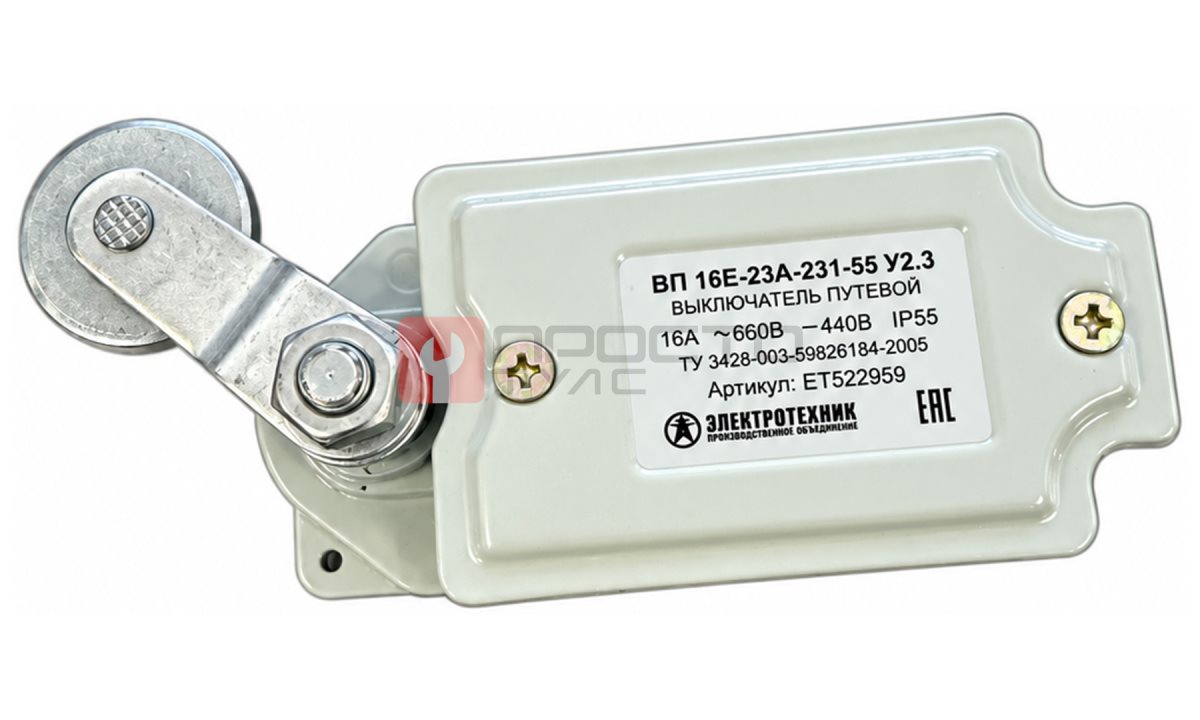

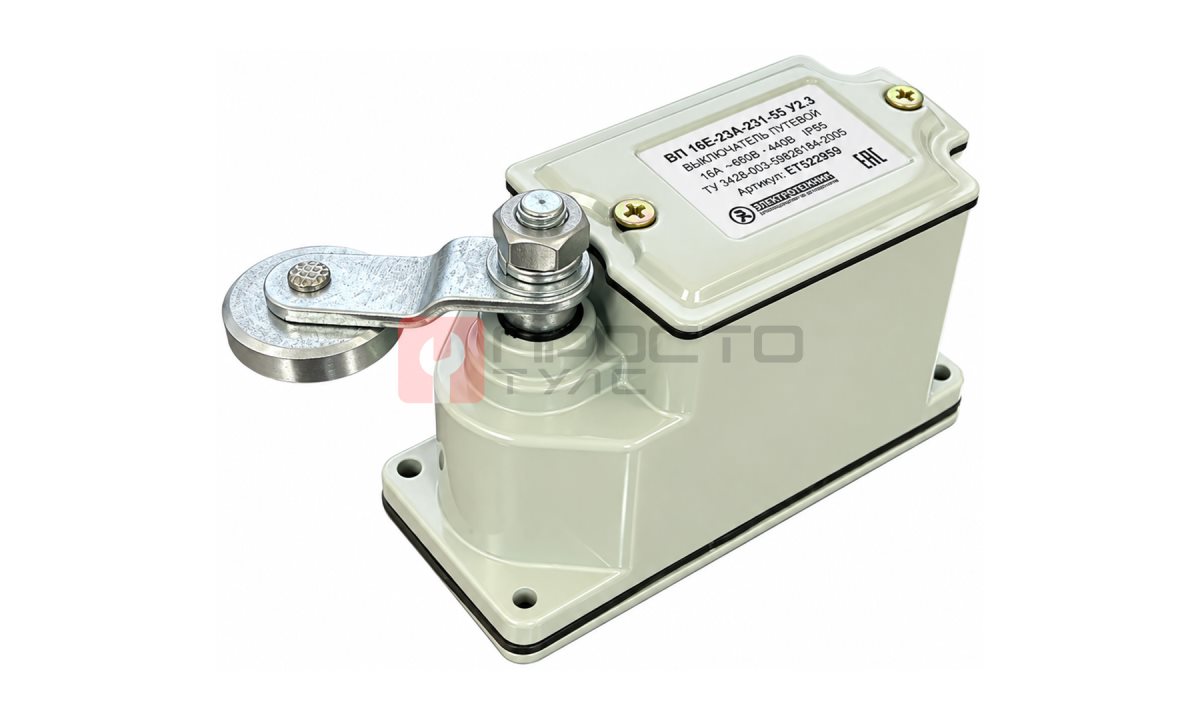

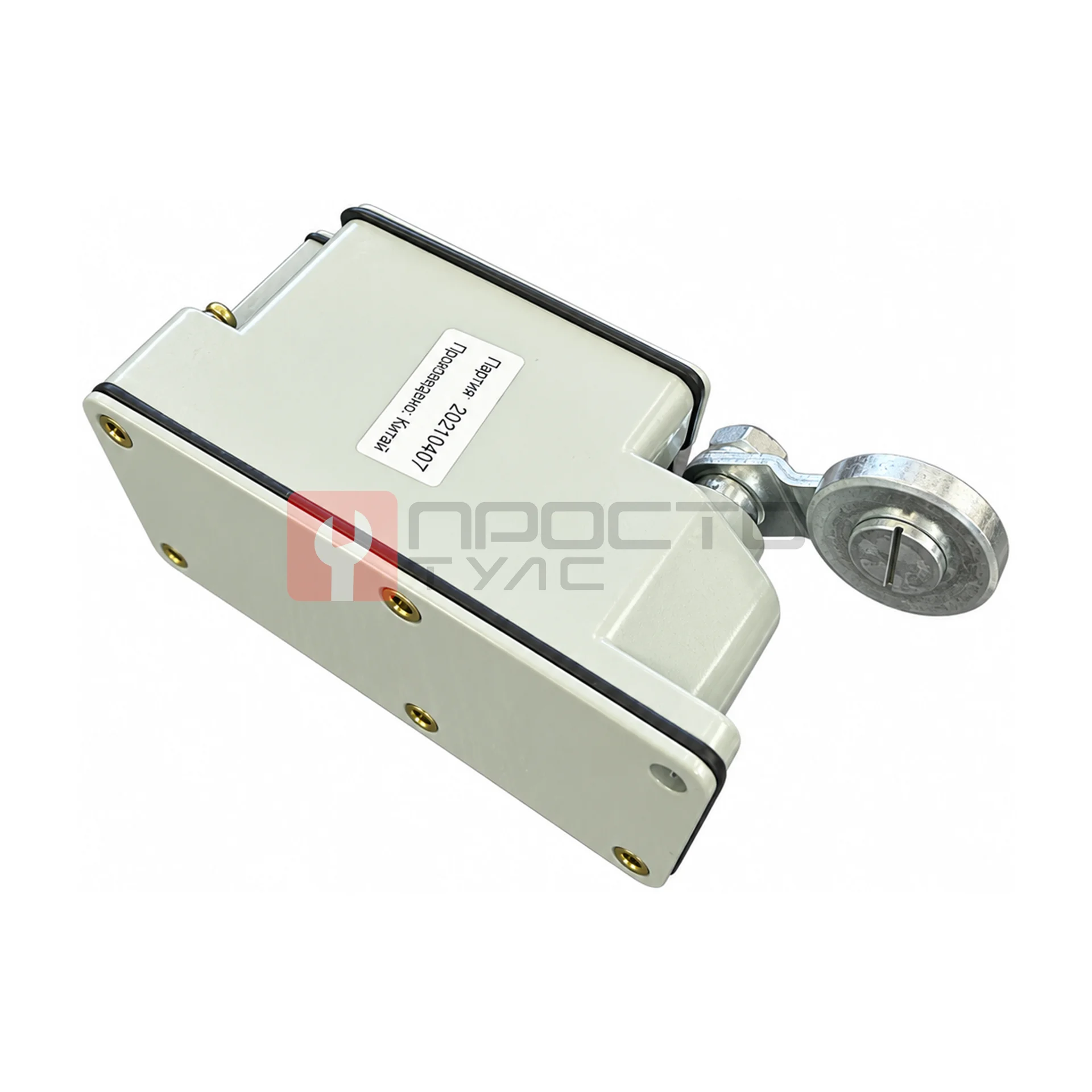

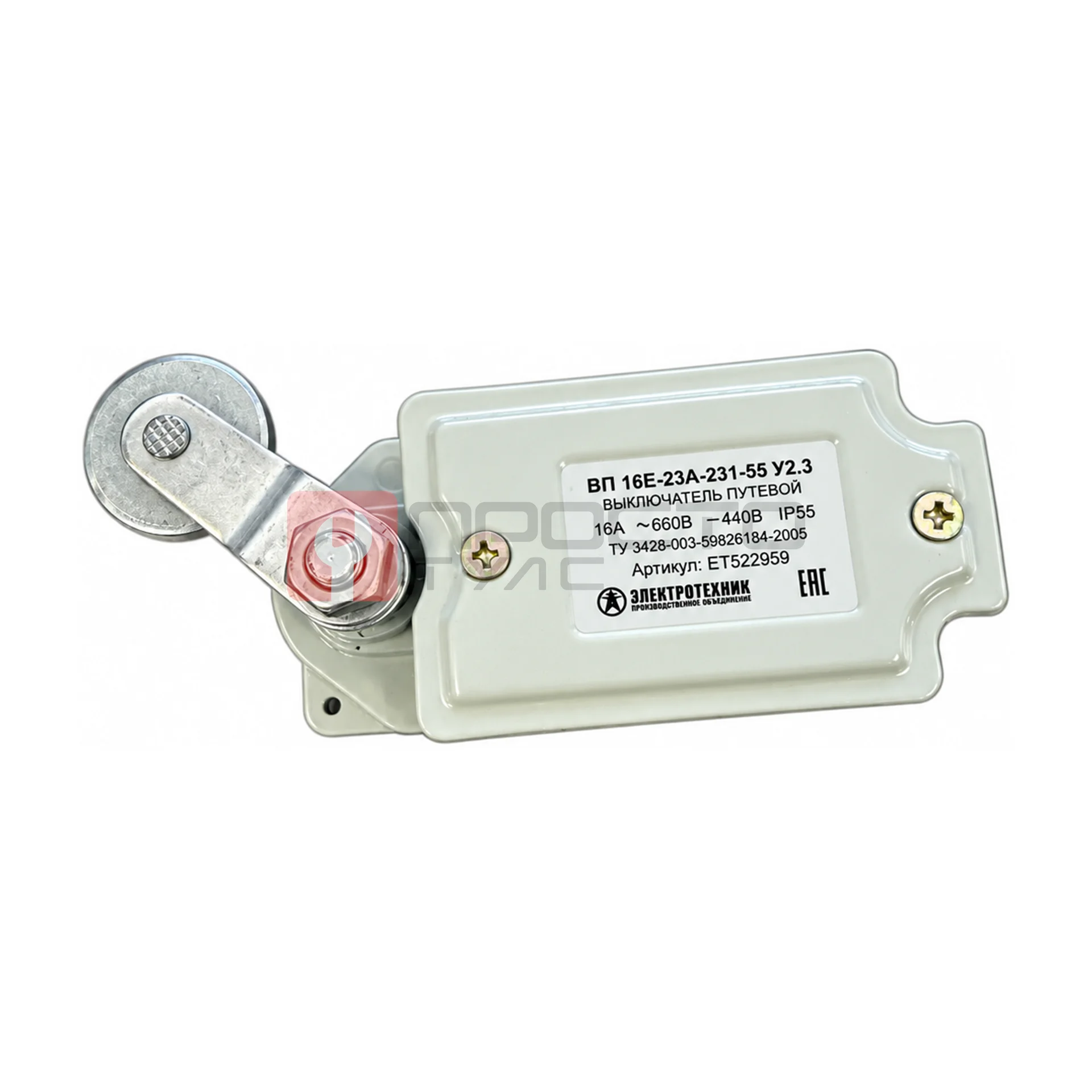

Выключатель путевой ВП 16Е-23А-231-55 У2.3 (рычаг с роликом, сальник MG20, ход вправо, самовозврат, 1з+1р, 16А, IP55, "Электротехник", арт. ET52

Выключатель путевой (концевой) ВП 16Е-23А-231-55 У2.3 - это промышленный электромеханический коммутационный аппарат общего назначения, предназначенный для работы в цепях управления, автоматизации и контроля стационарных и подвижных установок [ET522959, 8021146470]. Прибор служит для фиксации положения движущихся элементов механизмов (включая грузоподъемные платформы, лифты и краны), ограничения их хода и обеспечения безопасности технологических процессов.
Конструктивные особенности и принцип работы

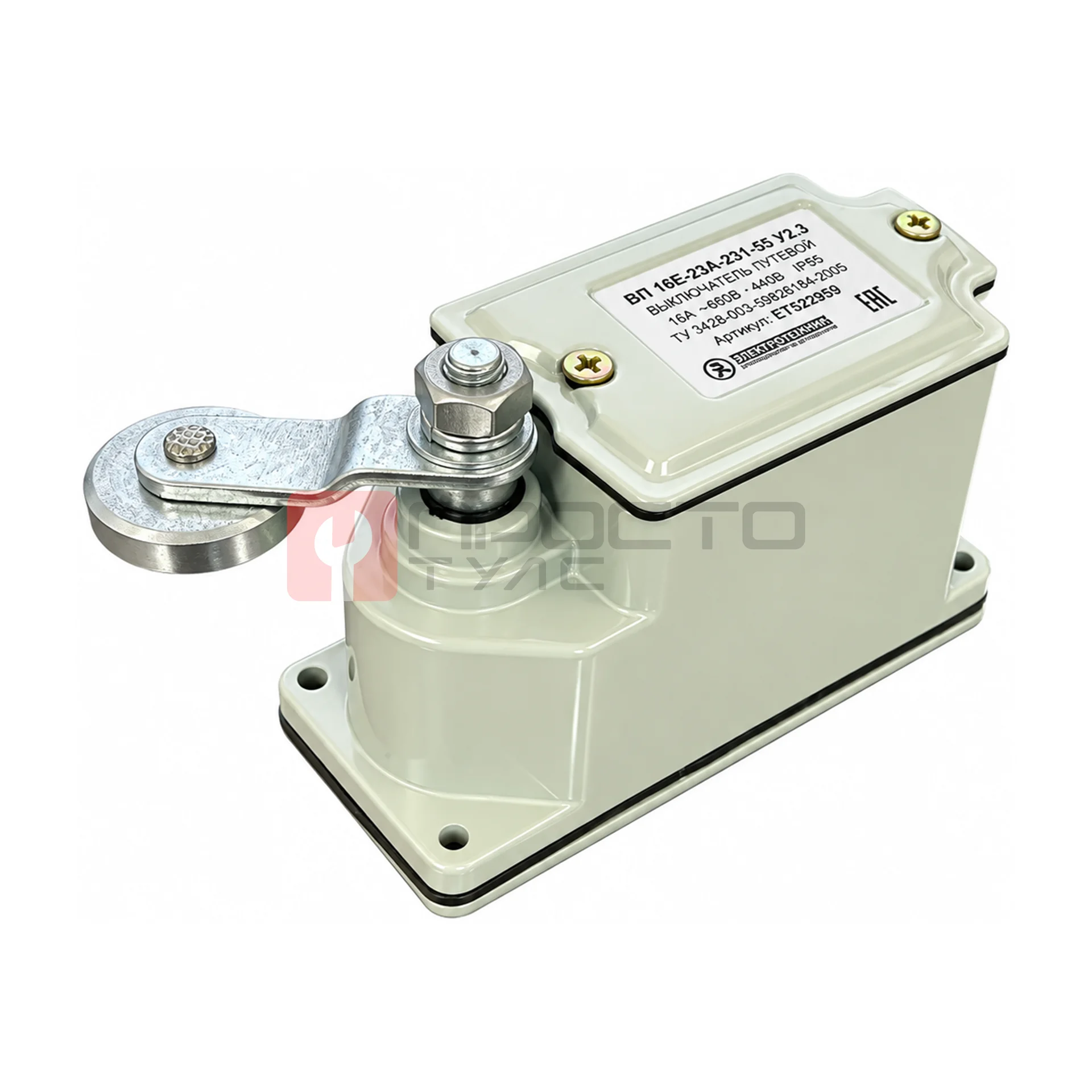

Выключатель выполнен в прочном, стойком к коррозии литом силуминовом корпусе с герметичной крышкой и уплотнительными манжетами. Модель оснащена внешним исполнительным механизмом типа "рычаг с роликом" с направлением рабочего хода вправо и встроенной пружиной самовозврата в исходное положение.
Внутри корпуса расположен двухполюсный контактный блок мгновенного (щелчкового) действия с гальваническим разделением цепей. Контакты снабжены массивными серебряными напайками, предотвращающими обгорание. Ввод питающего кабеля осуществляется снизу через герметичный сальник MG20 .
Основные технические параметры
Тип контактов: 1з + 1р (1 замыкающий + 1 размыкающий / 1NO + 1NC).
Номинальный рабочий ток (\(I_{e}\)): 16 А.
Номинальное напряжение (\(U_{e}\)): до 660 В переменного тока (AC, 50/60 Гц) / до 440 В постоянного тока (DC).
Степень защиты от внешних воздействий: IP55 (пыле- и влагозащищенное исполнение).
Тип монтажа: накладной поверхностный, фиксация винтами М5 через 4 отверстия в основании с межосевым расстоянием 107 × 30 мм.
Климатическое исполнение: У2.3 (эксплуатация в умеренном климате под навесом при температуре от -40 до +40 °C).
Износостойкость: механическая - не менее 14 млн циклов, коммутационная - не менее 1 млн циклов.
