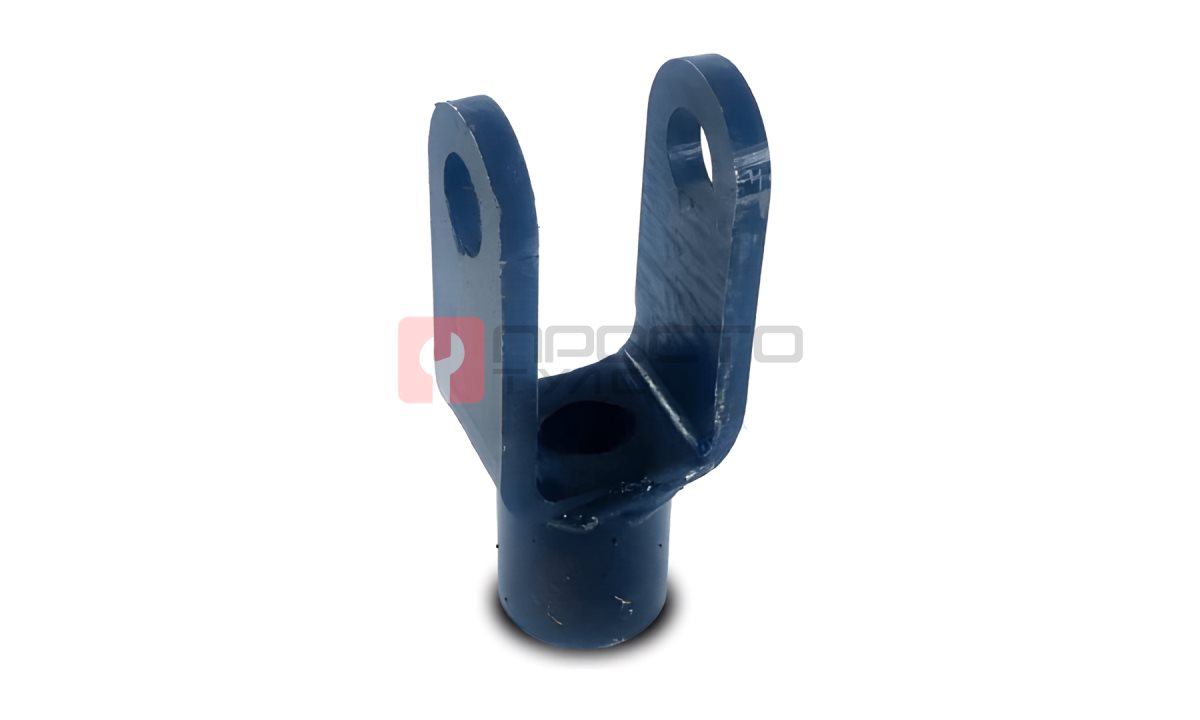

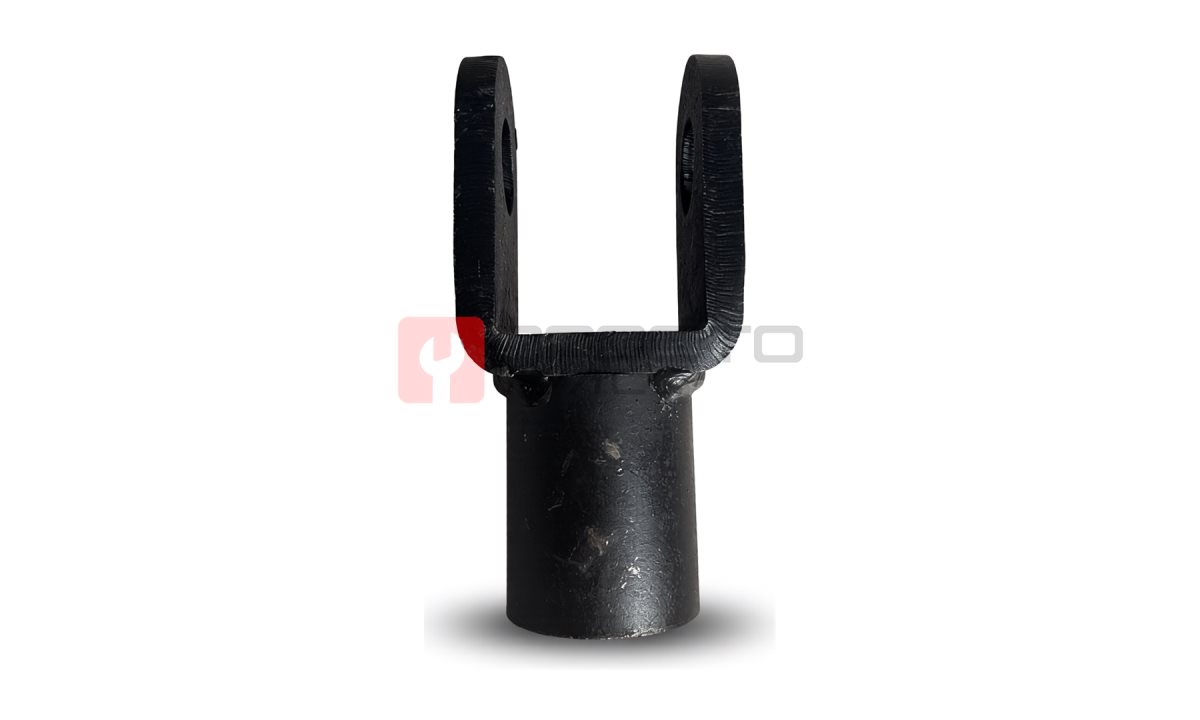

Вилка гидроцилиндра подъемника Lобщ=145, Dшток=40, Dось=25

Вилка шкива на гидроцилиндр подъёмника - это элемент, обеспечивающий передачу усилия от штока гидроцилиндра на тросовую систему или цепь механизма подъема. В процессе эксплуатации двухстоечного или четырехстоечного подъемника вилка шкива испытывает постоянные циклические нагрузки на изгиб и сжатие. Именно через этот узел проходит вектор усилия при подъеме автомобиля массой до 4 тонн. Износ посадочного отверстия под ось или деформация проушины вилки приводят к перекосу троса, неравномерному подъему лап и, как следствие, к аварийной остановке оборудования в разгар рабочей смены.
Технические условия эксплуатации
Данная вилка шкива рассчитана на установку в гидроцилиндры подъемников, работающих в условиях стандартного автосервиса. Для корректной работы узла необходимо обеспечить:
Наличие свободного хода штока гидроцилиндра не менее 150 мм.
Совпадение посадочных размеров: отверстие под ось 25 мм и отверстие под шток 40 мм.
Отсутствие люфта в шарнирном соединении вилки с осью блока шкивов.
Регулярную смазку оси шкива для снижения трения в паре "ось-втулка".
Соответствие модели (Подбор)
Вилка шкива является прямым аналогом для замены штатных узлов большинства двухстоечных подъемников китайского и европейского производства. Подбор обоснован следующими параметрами:
Геометрия проушины. Длина вилки 145 мм обеспечивает необходимый вылет для корректного натяжения троса без изменения угла его захода на шкив.
Посадочные размеры. Отверстие под шток диаметром 40 мм и отверстие под ось 25 мм соответствуют наиболее распространенному стандарту крепления на гидроцилиндрах с резьбовым наконечником М30х1.5.
Запас прочности. Конструкция вилки рассчитана на рабочее давление в гидросистеме до 200 бар, что перекрывает пиковые нагрузки при подъеме тяжелых внедорожников.
Особенности и преимущества
Вилка изготовлена из конструкционной стали с последующей термообработкой, что исключает деформацию "лапок" под нагрузкой. В отличие от штампованных аналогов, данная деталь имеет фрезерованную внутреннюю поверхность проушины, что обеспечивает плотное прилегание к оси шкива и снижает износ втулки. Рекомендуется производить замену вилки при появлении зазора между осью и отверстием более 0.5 мм, а также при обнаружении трещин в зоне сварного шва или в месте перехода проушины в цилиндрическую часть.
Комплектация и опции
В базовой комплектации поставляется одна вилка шкива в сборе. Для полноценной замены узла потребуется приобрести ось шкива (диаметр 26 мм) и стопорное кольцо, если они не входят в комплект поставки. При заказе рекомендуется уточнить наличие сопутствующих крепежных элементов для конкретной модели подъемника.
Ресурсные испытания (Надежность)
Продукция PRO100TOOLS проходит стендовые испытания на циклическую нагрузку. Заявленный ресурс вилки при соблюдении регламента смазки оси составляет не менее 150 000 циклов подъема-опускания. Гарантийный случай исключает деформацию или разрушение детали при условии эксплуатации в пределах номинальной грузоподъемности подъемника (до 4 тонн). Статистика возвратов по данному артикулу не превышает 0.3% от общего объема продаж, что характерно для узлов с механической обработкой, а не литьем.
