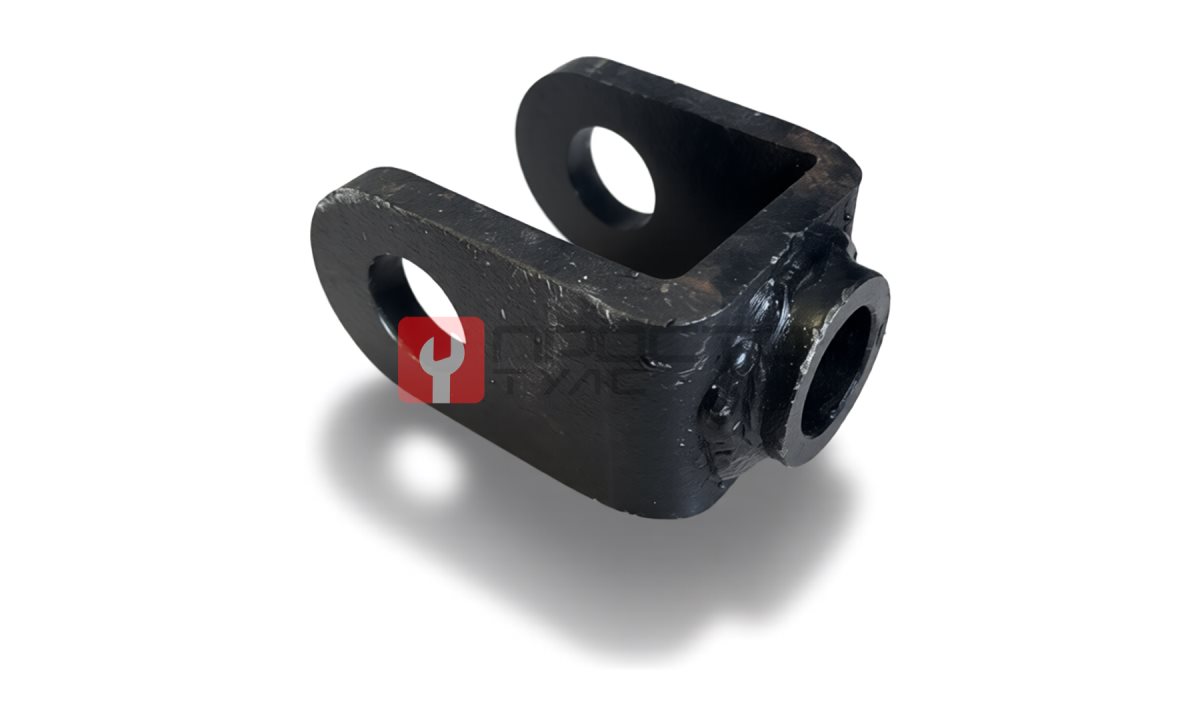

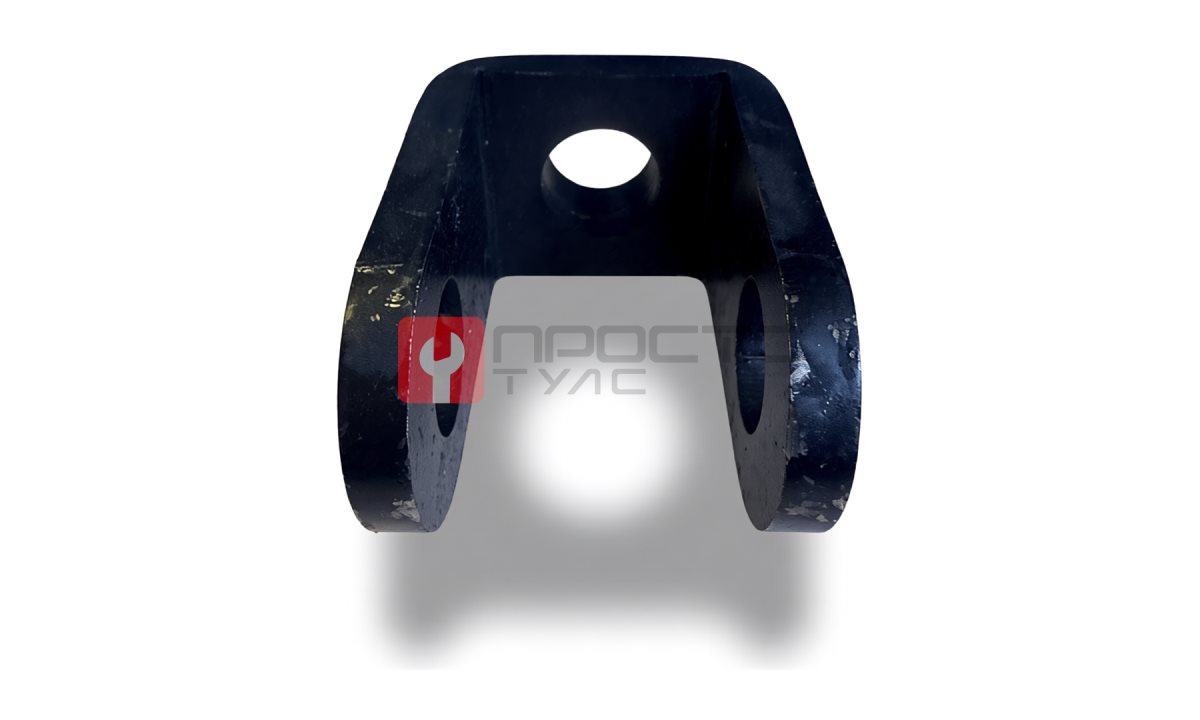

Вилка гидроцилиндра подъемника Lобщ=102, Dшток=25, Dось=25

Технологическая операция Вилка гидроцилиндра является элементом силовой передачи в конструкции двухстоечных и четырехстоечных подъемников. Данная деталь обеспечивает шарнирное соединение штока гидроцилиндра с подвижной кареткой или траверсой. В процессе эксплуатации вилка воспринимает знакопеременные нагрузки при подъеме и опускании автомобиля, а также боковые усилия, возникающие при смещении центра тяжести транспортного средства. От жесткости и точности посадки этой детали напрямую зависит равномерность хода каретки и отсутствие перекосов при подъеме.

Технические условия эксплуатации

Установка вилки производится в штатное посадочное место на штоке гидроцилиндра. Для монтажа требуется наличие свободного доступа к верхней части гидроцилиндра после снятия защитного кожуха или ограничительных колец. Деталь рассчитана на работу в составе подъемников с номинальной грузоподъемностью до 4 тонн. Эксплуатация предполагает нахождение в среде с возможным попаданием технических жидкостей, пыли и абразива. Температурный диапазон работы соответствует стандартным условиям отапливаемого или неотапливаемого бокса СТО (от -30 до +50 °C).

Соответствие модели (Подбор)

Вилка гидроцилиндра подъемника с параметрами Lобщ=102, Dшток=25, Dось=25 является ремонтной позицией для ряда моделей двухстоечных подъемников китайского и европейского производства. Выбор данной модификации обоснован следующими техническими соответствиями:

• Габаритная длина 102 мм. Этот размер определяет расстояние от торца штока до оси крепления. Несоблюдение длины приводит к изменению угла наклона каретки и ускоренному износу направляющих втулок. Длина 102 мм является наиболее распространенной для подъемников с высотой подъема до 2000 мм.
• Отверстие под шток 25 мм. Посадочный диаметр под резьбовую часть или гладкий хвостовик штока. Посадка H9/h8 обеспечивает плотное прилегание без люфта, исключая ударные нагрузки на резьбу.
• Отверстие под ось 25 мм. Диаметр отверстия под палец крепления к каретке. Соответствие этому размеру гарантирует отсутствие деформации проушин при затяжке оси и равномерное распределение нагрузки на срез.

Особенности товара и рекомендации по эксплуатации

Вилка изготовлена из конструкционной стали методом горячей штамповки с последующей механической обработкой. Твердость материала (HRC 28-32) обеспечивает стойкость к износу в зоне контакта с осью. Внутренние поверхности отверстий калиброваны, что исключает необходимость дополнительной подгонки при установке. Рекомендуется производить замену вилки при обнаружении деформации проушин (овальность отверстия более 0,5 мм) или при наличии трещин в зоне сварного шва (для сварных конструкций). При монтаже обязательно использование графитовой смазки на ось для снижения трения и предотвращения задиров.

Комплектация и опции

В базовую комплектацию входит одна вилка гидроцилиндра. Крепежные элементы (ось, шплинт, гайка) приобретаются отдельно, так как их типоразмер зависит от конкретной модели подъемника. Для обеспечения полного восстановления узла рекомендуется приобретать комплект из двух вилок (на левый и правый цилиндр) одновременно, а также ремкомплект уплотнений гидроцилиндра.

Ресурсные испытания (Надежность)

Продукция прошла стендовые испытания на циклическую нагрузку. Заявленный производителем ресурс составляет не менее 100 000 циклов подъема-опускания при номинальной нагрузке 3 тонны. Гарантийный срок эксплуатации - 12 месяцев с момента установки при условии соблюдения регламента обслуживания подъемника. Статистика возвратов по данной позиции не превышает 0,3%, что подтверждает стабильность геометрии и отсутствие скрытых дефектов металла.
