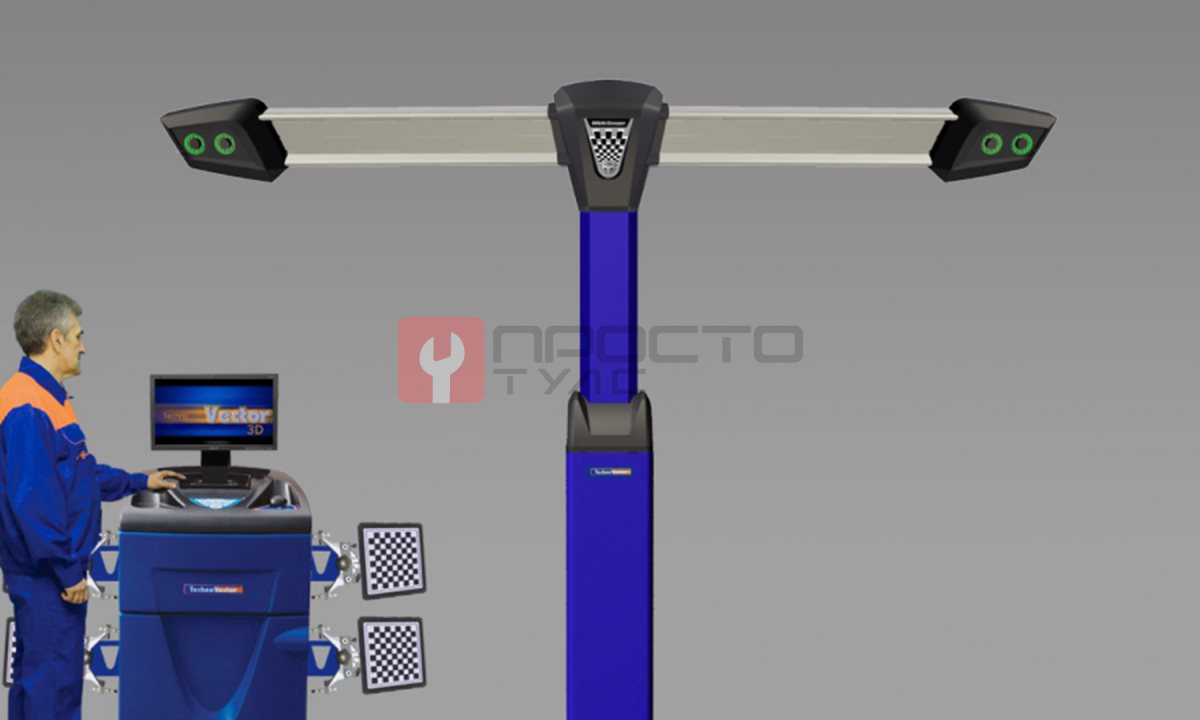

Стенд сход-развал 3D Техно Вектор 7 V7204TP

Компьютерный стенд сход- развал Техно Вектор 7 предназначен для измерений и регулировки углов, установки управляемых и неуправляемых колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов. Применяется в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Мощный компьютер на базе процессора
Intel® Core™ i7 с ОЗУ 4 Гб
Расстояние от камер до центра передних поворотных платформ1200 - 3500 мм
Четырехкамерная конфигурация позволяет использование подъемника по всей его высоте. *
Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**

* При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.

** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

  Модификации прибора V 7204 T P - оснащаются 4 камерами(2x1,3Мп и 2x5Мп.), что обеспечивает быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP. Система машинного зрения (тип Т) предназначена для напольной установки стенда, измерительные и регулировочные работы проводятся на подъемнике.

ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ:

Таблица

для передней и задней оси:
для передней оси (управляемые колеса):

суммарный и индивидуальный углы схождения колес;

угол развала колеса;

углы смещения колес;

углы симметрии осей

угол продольного наклона оси поворота колеса;

угол поперечного наклона оси поворота колеса.

Комплектация:

Система машинного зрения

1

Компьютерная стойка V серии

1

Электронный блок

1

Мишени с градиентным рисунком

4

Самоцентрирующийся колесный адаптер (захват)

4

Стопор руля

1

Упор для тормоза

1

Поворотная платформа

2

Приемник пульта дистанционного управления

1

Пульт дистанционного управления

1

Руководство по эксплуатации

1

Струйный цветной принтер

1

Характеристики:

Наименование параметра

Диапазон измерений

Макс.

погрешность

измерений

Сред.

статист.

погрешность

Углы установки передних колес:

Углы развала колес

±8º

±3\'

±2\'

Угол суммарного схождения передних колес

±5º

±3\'

±2\'

Угол продольного наклона шкворня

±19º

±8\'

±5\'

Угол поперечного наклона шкворня

±19º

±8\'

...
