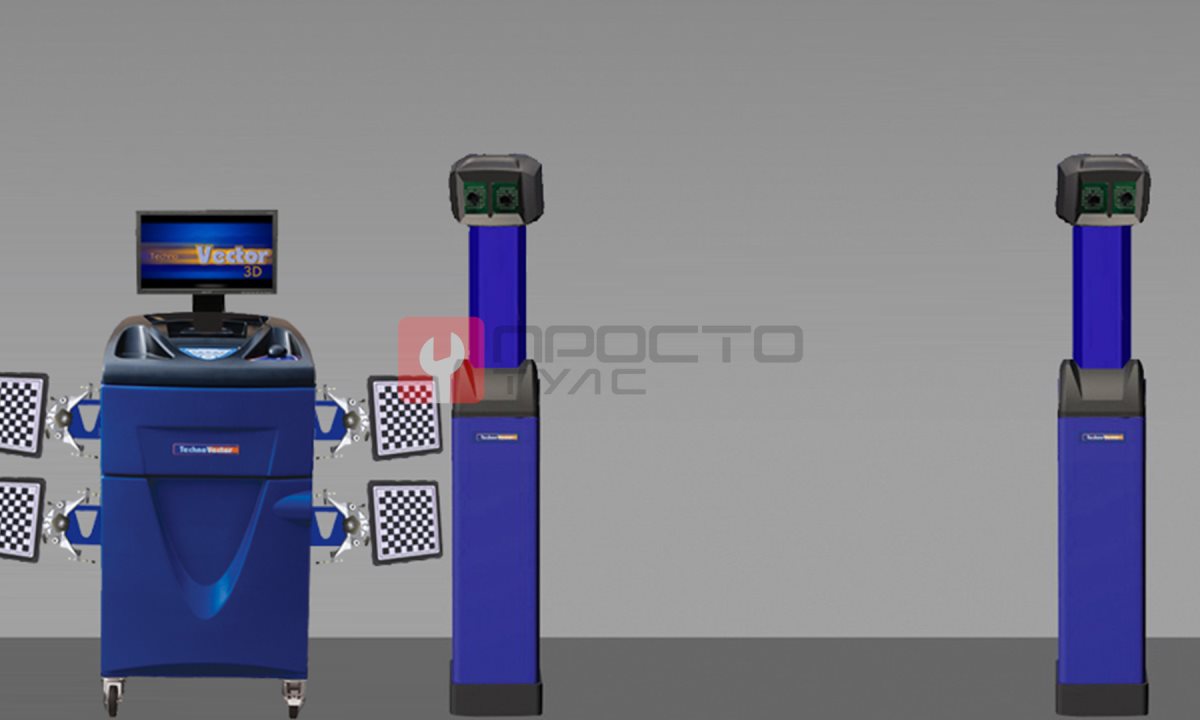

Стенд сход-развал 3D Техно Вектор 7 TRUCK V7204HT

Компьютерный стенд сход- развал Техно Вектор 7 TRUCK предназначен для измерений и регулировки углов, установки управляемых и неуправляемых колес любых типов грузовых автомобилей с диаметром обода от 12 до 24 дюймов. Применяется в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Серия Truck для регулировки углов установки колес грузовых автомобилей.

Позволяет производить измерение грузовиков с колесной базой до 16 метров.

Расстояние от камер до центра передних поворотных платформ2000 - 3500 мм *
Обеспечивает возможность сквозного проезда.*

* В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм.

  Модификации прибора V 7204 H T -оснащаются 4 камерами(2x1,3Мп и 2x5Мп.), что обеспечивает быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP. Система машинного зрения (тип Н),предназначена для напольной установки стенда. Измерительные и регулировочные работы проводятся с ямой. Обеспечивается сквозной проезд.

ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ:

Таблица

для передней и задней оси:
для передней оси (управляемые колеса):

суммарный и индивидуальный углы схождения колес;

угол развала колеса;

углы смещения колес;

углы симметрии осей

угол продольного наклона оси поворота колеса;

угол поперечного наклона оси поворота колеса.

Комплектация:

Система машинного зрения

1

Компьютерная стойка V серии

1

Электронный блок

1

Мишени с градиентным рисунком

4

Самоцентрирующийся колесный адаптер (захват)

4

Стопор руля

1

Упор для тормоза

1

Поворотная платформа

2

Приемник пульта дистанционного управления

1

Пульт дистанционного управления

1

Руководство по эксплуатации

1

Струйный цветной принтер

1

Характеристики:

Наименование параметра

Диапазон измерений

Макс.

погрешность

измерений

Сред.

статист.

погрешность

Углы установки передних колес:

Углы развала колес

±8º

±3\'

±2\'

Угол суммарного схождения передних колес

±5º

±3\'

±2\'

Угол продольного наклона шкворня

±19º

±8\'

±5\'

Угол поперечного наклона шкворня

±19º

±8\'

±5\'

Максимальный угол поворота колес

±45º

±10\'

±5\'

Углы установки задних колес:

Углы развала колес

...
