Прокладка компрессора Тип 5

Прокладка компрессора тип 5 предназначена для герметизации соединений между крышкой и корпусом компрессора, обеспечивая плотное прилегание поверхностей и защиту внутреннего пространства от утечек масла, воздуха и загрязнений. Благодаря симметричной квадратной форме и точному расположению крепёжных отверстий, прокладка обеспечивает лёгкость установки, надёжную фиксацию и равномерное распределение давления при затяжке соединения.

Характеристики детали

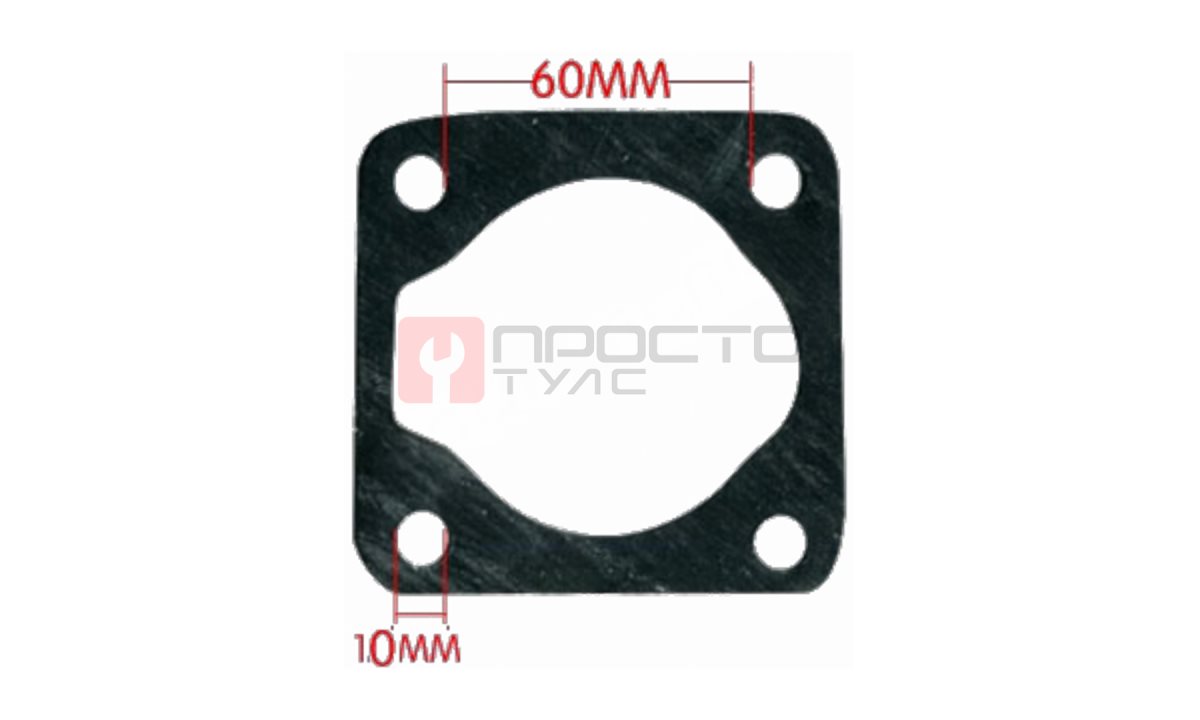

• Форма: квадрат с округлёнными углами.
• Межцентровое расстояние между отверстиями: 60 мм.
• Диаметр крепёжных отверстий: 10 мм.
• Дополнительная особенность: внутренняя вырубка овального типа - для прохождения каналов или опорных выступов в корпусе компрессора.

Материал изготовления

• Масло- и термостойкий прокладочный картон либо технический композит.
• Устойчив к вибрациям, термическому расширению и воздействию компрессорных жидкостей.
• Сохраняет геометрию даже после длительной эксплуатации в условиях переменного давления.

Область применения

Данная прокладка применяется в поршневых компрессорах среднего и маломощного класса, а также в некоторых промышленных компрессорных системах, где используется фланцевое соединение с квадратной посадочной плоскостью. Она устанавливается между фланцами крышки цилиндра, камеры сжатия или монтажной плиты, где требуется не только герметичность, но и стабильная центровка соединения.

Функциональные преимущества прокладки типа 5

• Точное совпадение с крепёжными элементами - упрощает установку и снижает риск перекоса.
• Герметичность без применения дополнительных герметиков (если не предусмотрено конструкцией).
• Надёжная защита от вибрации и температурных деформаций.
• Устойчивость к постоянным нагрузкам в условиях сжатого воздуха или масляного тумана.

Рекомендации по установке

1. Перед монтажом очистить обе контактные поверхности, удалить остатки старой прокладки.
2. Убедиться в целостности и ровности уплотнительной поверхности.
3. При необходимости использовать разрешённый герметик по внешнему периметру прокладки.
4. Затяжку крепёжных элементов производить в перекрёстном порядке, равномерно.

Условия хранения

• Температура хранения: от +5 до +35°C.
• Избегать воздействия прямого солнечного света и влаги.
• Хранить в упаковке, защищённой от механических повреждений и пыли.

Прокладка компрессора тип 5 - это важный элемент герметизации, напрямую влияющий на эффективность, надёжность и безопасность работы компрессора. Её своевременная замена в рамках технического обслуживания позволяет избежать потерь давления, утечек масла и преждевременного износа оборудования.

Завод-изготовитель может вносить улучшения в модель без отражения этих правок в документации. Внешний вид и технические данные товара, поставляемого в реальности, могут не полностью соответствовать изображениям и тексту на сайте.
