Прокладка компрессора Тип 4

Прокладка компрессора тип 4 применяется в узлах герметизации между блоками цилиндров, крышками и другими сопрягаемыми элементами компрессоров поршневого типа. Благодаря квадратной форме с четырьмя крепёжными отверстиями, прокладка используется в сборках, где требуется точное совпадение по краям и надёжная фиксация с минимальной возможностью смещения во время монтажа. Этот элемент предназначен для изоляции давления, предотвращения утечек масла и воздуха, а также защиты подвижных узлов от внешних загрязнений.

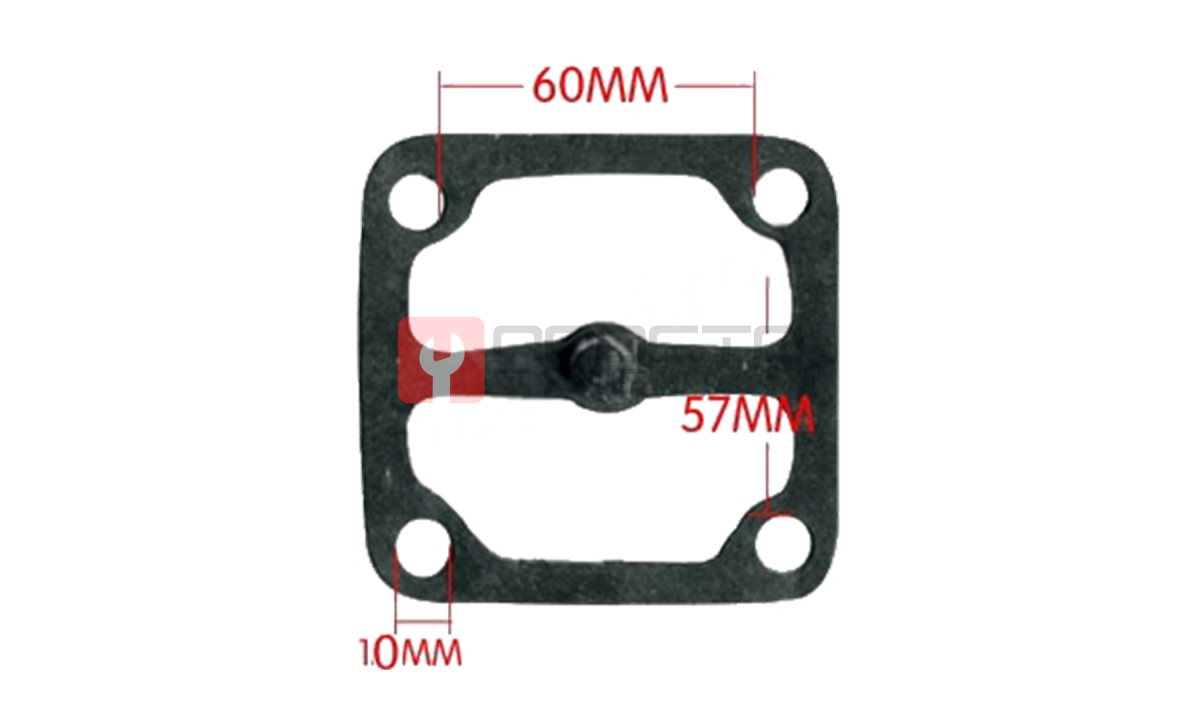

Основные размеры прокладки:
– ширина по оси X: 60 мм;
– высота по оси Y: 57 мм;
– диаметр крепёжных отверстий: 10 мм;
– расположение отверстий: по углам прямоугольника.

Конструкция прокладки предусматривает центральную перемычку, повышающую её жёсткость и предотвращающую сжатие в рабочей зоне. Такая конструкция характерна для фланцевых соединений, где необходимо сохранить соосность при воздействии давления и температур.

Материал изготовления:
– масло- и термостойкий композитный картон или армированный графит;
– устойчив к вибрационным и механическим нагрузкам;
– не деформируется при длительном сжатии и перепадах температуры.

Назначение и область применения:
Прокладка типа 4 используется в:
– поршневых компрессорах с горизонтальной или вертикальной компоновкой;
– компрессорных установках, работающих с маслом и воздухом;
– промышленных и бытовых системах подачи сжатого воздуха.

Преимущества:
– точная посадка по краям корпуса благодаря геометрической симметрии;
– исключение перекосов при установке;
– высокая герметичность соединения даже без применения дополнительных герметиков;
– снижение вибрационной нагрузки на сопрягаемые элементы;
– надёжная изоляция рабочих сред при высоких температурах и давлении.

Рекомендации по установке:
– тщательно очистить и обезжирить контактные поверхности;
– избегать перегиба прокладки при монтаже;
– болты затягивать по диагонали, с равномерным усилием;
– при необходимости использовать допустимый тип герметика только по внешнему контуру.

Условия хранения:
– температурный режим: +5…+35 °C;
– хранение в герметичной упаковке вдали от источников влаги, масел, растворителей;
– не допускать сдавливания и перегибов прокладки при хранении.

Прокладка компрессора тип 4 — это надёжное и простое решение для герметизации прямоугольных фланцевых соединений в компрессорном оборудовании. Использование оригинального уплотнительного элемента позволяет сохранить стабильность работы, снизить износ подвижных узлов и исключить утечки масла и воздуха в самых критичных точках системы.
