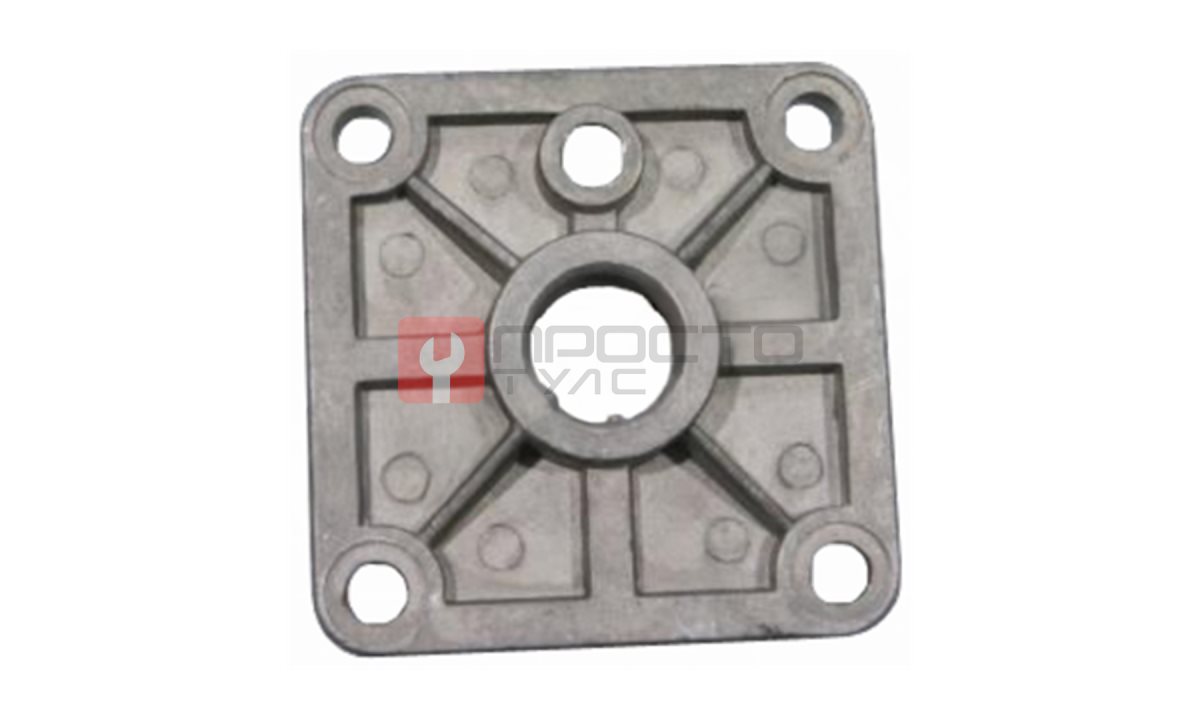

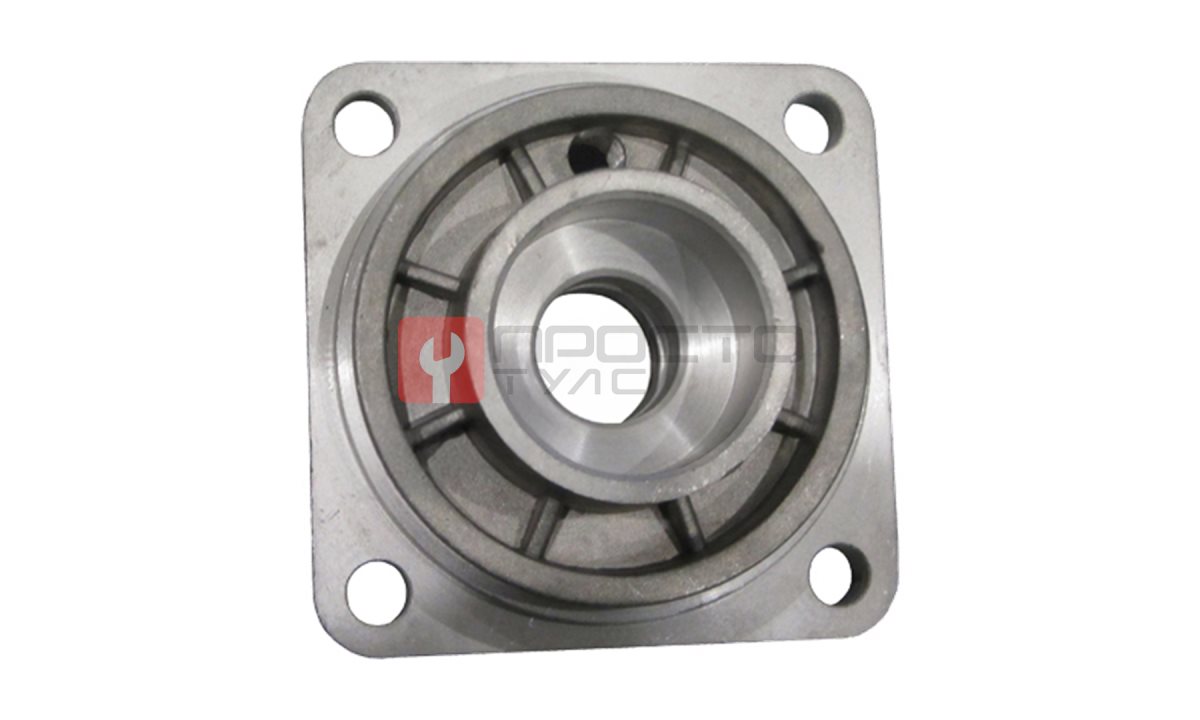

Фланец тягового цилиндра, верхний FLCL 70

Верхний фланец тягового цилиндра диаметром 70 мм предназначен для установки в конструкцию пневматического цилиндра, используемого в вертикальной колонне шиномонтажного станка. Этот элемент выполняет сразу несколько важных функций: герметично закрывает торцевую часть корпуса цилиндра, удерживает внутренние узлы на месте и направляет шток в процессе возвратно-поступательного движения. Фланец принимает на себя механическую нагрузку, возникающую при активации пневмопривода, и обеспечивает стабильность всей конструкции.
Изделие устанавливается в верхней части цилиндра и крепится к корпусу с помощью резьбовых или болтовых соединений. Оно рассчитано на эксплуатацию при рабочем давлении до 8 бар и выполнено из прочного металла - чаще всего это литой алюминиевый или легированный стальной сплав с защитным покрытием. Благодаря высокой точности литья и механической обработки фланец обеспечивает полное прилегание и исключает утечку воздуха даже при длительной эксплуатации.
Характеристики фланца
Посадочный диаметр цилиндра: 70 мм
Материал: анодированный алюминиевый сплав или оцинкованная сталь
Тип установки: болтовое или фланцевое крепление
Конструкция: предусмотрены направляющие отверстия и зоны под уплотнительные элементы
Совместимость: стандартные цилиндры, используемые в вертикальных колоннах шиномонтажных станков китайского и европейского производства
Фланец играет важную роль в работе тягового цилиндра, обеспечивая правильное позиционирование штока и сохранение давления в камере. Любое повреждение или деформация этого элемента могут привести к перекосу поршня, утечке воздуха и сбоям в работе пневмосистемы. Поэтому при появлении люфта, трещин или деформаций необходимо своевременно производить его замену.
Преимущества
Высокая прочность и жёсткость конструкции
Точная геометрия посадки без зазоров и перекосов
Устойчивость к давлению, вибрации и температурным колебаниям
Длительный срок службы без изменения геометрии
Простота замены без необходимости доработки корпуса цилиндра
Область применения
Данный фланец используется в пневматических тяговых цилиндрах, устанавливаемых в вертикальных колоннах полуавтоматических и автоматических шиномонтажных станков. Он совместим с оборудованием марок AE&T, Bright, Trommelberg, Nordberg, а также с универсальными китайскими станками с диаметром цилиндра 70 мм . На практике применяется для обслуживания легковых и лёгких коммерческих автомобилей в автосервисах, шиномонтажных мастерских и СТО.
Рекомендации по установке
Перед монтажом следует очистить посадочные поверхности и проверить геометрию сопрягаемых деталей. Уплотнительные элементы (манжеты, кольца) должны быть установлены в соответствующие канавки без перекосов. При затяжке крепежа важно соблюдать равномерное усилие и избегать чрезмерного давления, чтобы не повредить корпус цилиндра. После установки рекомендуется провести проверку герметичности при рабочем давлении.
Верхний фланец тягового цилиндра диаметром 70 мм - это ключевой элемент, отвечающий за стабильную работу пневматического узла и надёжную фиксацию компонентов внутри цилиндра. Его точная посадка и высокая механическая прочность гарантируют длительную и безотказную работу оборудования при интенсивной эксплуатации.
