Фланец тягового цилиндра, верхний FLCL 002 75 мм

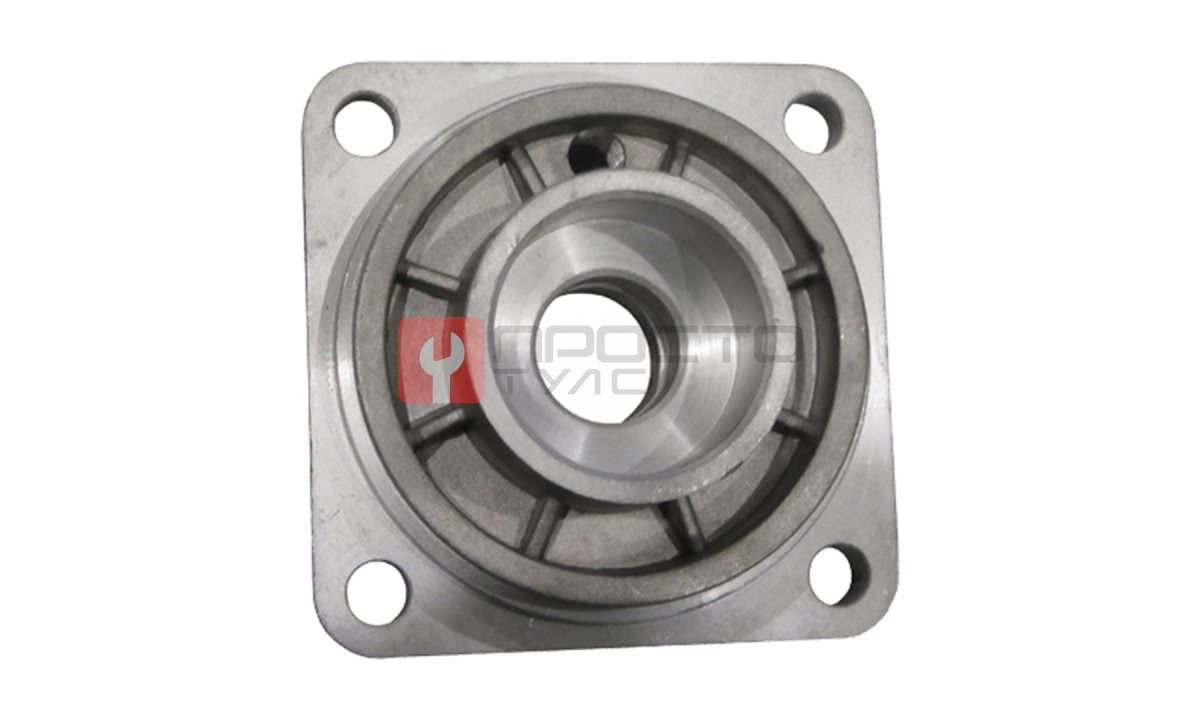

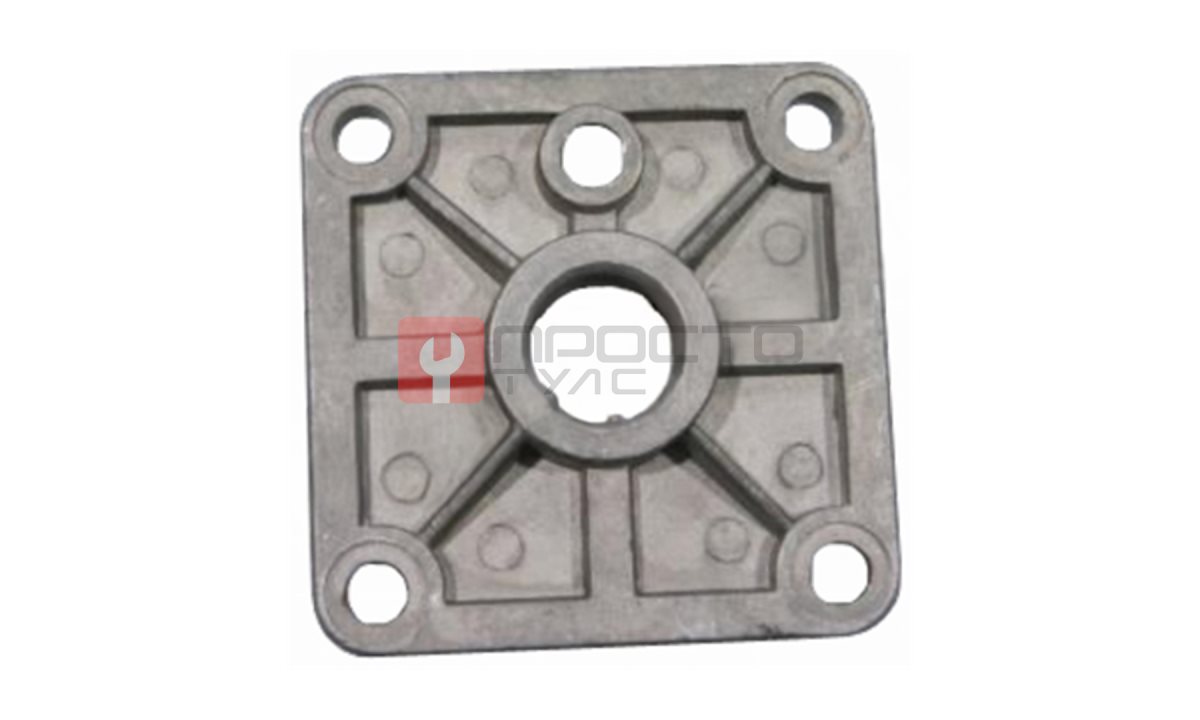

Верхний фланец тягового цилиндра диаметром 75 мм предназначен для установки в пневматические цилиндры, используемые в вертикальной колонне шиномонтажного станка. Он выполняет функции герметичного торцевого закрытия корпуса цилиндра, фиксации штока и обеспечения направленного возвратно-поступательного движения при работе пневмосистемы. Фланец воспринимает значительные нагрузки при срабатывании механизма, обеспечивая точное удержание деталей цилиндра и поддержание внутреннего давления.

Описание

Фланец устанавливается в верхней части цилиндра, через него выводится поршневой шток, соединённый с исполнительным механизмом (обычно это монтажная консоль или прижимная лапа). Изделие рассчитано на жёсткую фиксацию в корпусе цилиндра и точную работу под давлением до 8 бар в условиях интенсивной эксплуатации.

Фланец используется в конструкции пневмоцилиндра, отвечающего за подъём или фиксацию монтажной головки, а также для других возвратно-поступательных операций в конструкции станка. Он обеспечивает стабильную работу штока, предотвращая его отклонения, перекосы и потерю давления.

Характеристики

• Диаметр посадки под цилиндр: 75 мм
• Межцентровое расстояние между крепежными отверстиями: 65 мм
• Количество крепежных отверстий: 4
• Конструкция: предусмотрены гнезда для уплотнительных элементов и направляющие для штока.

Материал изделия - прочный алюминиевый или силуминовый сплав, устойчивый к вибрациям, динамическим нагрузкам и температурным колебаниям. Поверхности контактных зон проходят механическую обработку для обеспечения точной посадки и герметичности при сборке цилиндра. Структурные рёбра жёсткости повышают устойчивость к деформациям и продлевают срок службы изделия даже при интенсивной эксплуатации.

Преимущества

• Высокая точность изготовления;
• Надёжное прилегание и герметичность соединения;
• Защита от утечек воздуха и перекоса штока;
• Прочность при работе в режиме регулярных циклов под давлением;
• Простая замена без необходимости доработки цилиндра.

Область применения

Этот фланец используется в тяговых цилиндрах диаметром 75 мм, которые устанавливаются в вертикальных колоннах полуавтоматических и автоматических шиномонтажных станков. Он подходит для станков марок AE&T, Bright, Nordberg, Trommelberg и других производителей, использующих стандартные пневмоцилиндры с межцентровым расстоянием 65 мм. Изделие используется при сборке новых цилиндров и при замене вышедших из строя компонентов в процессе ремонта и технического обслуживания.

Рекомендации по установке

Перед установкой необходимо очистить сопрягаемые поверхности от загрязнений и остатков старых уплотнителей. Установка осуществляется с равномерной затяжкой крепёжных винтов по диагонали. Уплотнительные элементы должны быть исправны и установлены точно в предусмотренные гнезда. После сборки следует проверить герметичность под рабочим давлением. Не допускается эксплуатация при ослабленных или перекошенных креплениях.

Верхний фланец тягового цилиндра 75 мм с межцентровым расстоянием 65 мм - это надёжный и точный компонент пневматического узла, обеспечивающий стабильную и герметичную работу цилиндра даже в условиях повышенных нагрузок. Его использование гарантирует корректное перемещение штока, предотвращает утечки воздуха и обеспечивает длительную работоспособность оборудования.
