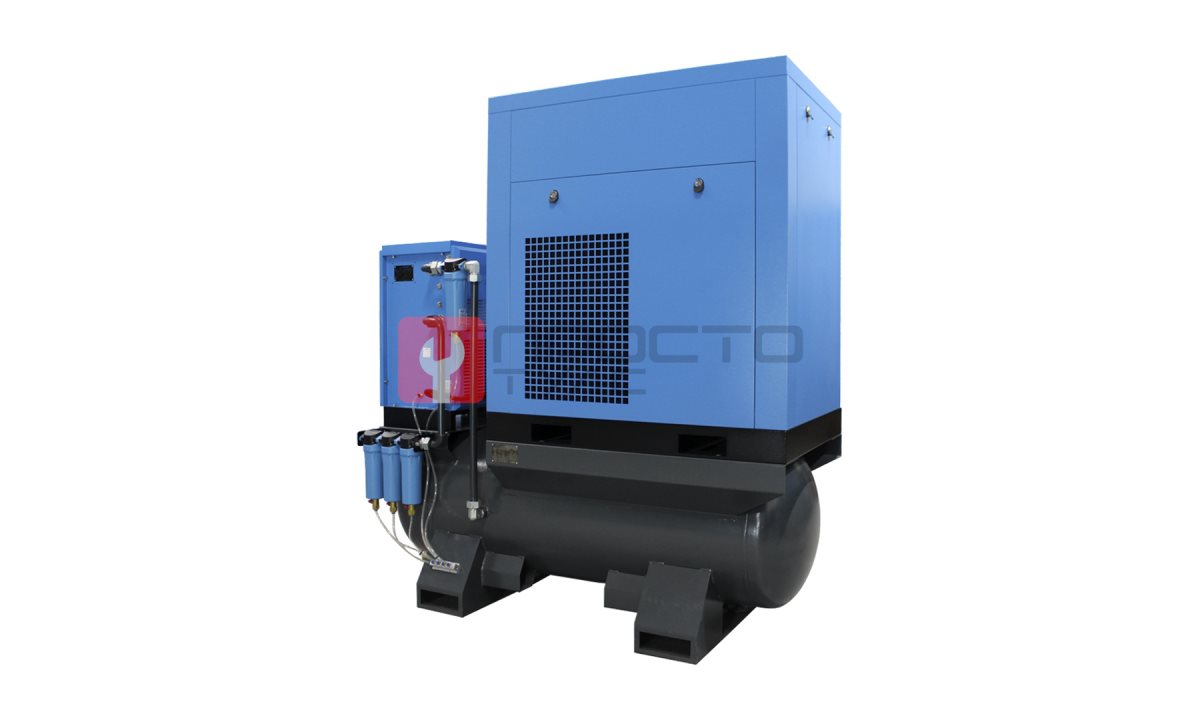

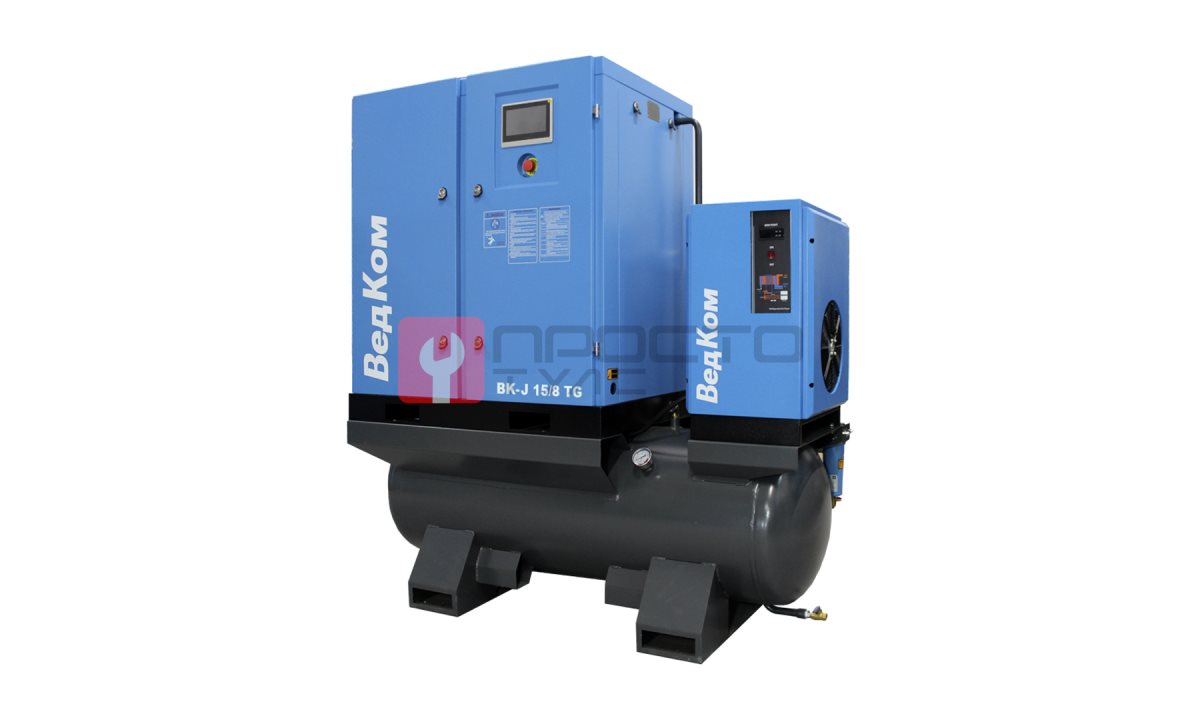

Винтовой компрессор BK-J15/8 TG

Технологическая операция. Для обеспечения сжатым воздухом пневмоинструмента, окрасочного оборудования, подъемников и пневмолиний на СТО с интенсивным потоком автомобилей необходим источник сжатого воздуха, способный работать в цикле с высокой частотой включений. Компрессорная установка данного класса предназначена для непрерывной подачи осушенного и очищенного воздуха с давлением 0,8 МПа (8 бар) в сеть с пиковыми расходами до 2,6 м³/мин. Это решение для зон шиномонтажа, кузовного ремонта, покраски и общей механики, где требуется стабильное давление без перепадов, влияющих на качество финишного покрытия или точность работы пневмогайковертов.

Технические условия эксплуатации

Для корректной работы установки требуется трехфазная сеть 380 В с напряжением в диапазоне 360-420 В (поддерживается частотным преобразователем Inovance). Площадка для размещения должна иметь бетонное основание, выдерживающее вес 510 кг, и обеспечивать свободный доступ для воздушного охлаждения (температура окружающей среды до +40 °C). Рекомендуется установка в помещении с принудительной вентиляцией для отвода тепла от радиатора масляного контура. Подключение к пневмосети выполняется через выходной патрубок с температурой воздуха на выходе +10 °C (после встроенного осушителя), что исключает выпадение конденсата в трубопроводах.

Соответствие модели (Подбор)

Модель BK-J15/8 TG закрывает потребности СТО с постоянным расходом воздуха до 2,6 м³/мин и пиковыми нагрузками, требующими запаса производительности. Обоснование выбора:

• Производительность и давление. Номинальная подача 2,6 м³/мин при 0,8 МПа - достаточна для одновременной работы двух-трех пневмолиний (например, гайковерт + краскопульт + обдув). Запас по давлению позволяет компенсировать падение в магистрали.
• Привод и двигатель. Прямой привод без ременной передачи исключает потери на трение и проскальзывание. Восьмиполюсный синхронный двигатель на постоянных магнитах обеспечивает КПД выше 95% и стабильный крутящий момент на валу винтового блока Hanbell (Тайвань) при скорости 3400 об/мин.
• Система управления. Частотный преобразователь Inovance с плавным пуском исключает пусковые токи, снижая нагрузку на сеть и механику. PLC-контроллер с цветным сенсорным экраном позволяет задавать давление в диапазоне, отслеживать моточасы и температуру масла.
• Осушка и ресивер. Встроенный осушитель производительностью 2,8 м³/мин (с запасом 7%) и ресивер на 400 литров обеспечивают точку росы +10 °C и сглаживают пульсации давления. Это исключает коррозию пневмолиний и брак при покраске.
• Запас прочности. Сервис-фактор S.F. 1.2 означает, что двигатель способен работать с перегрузкой 20% от номинала без перегрева - запас для пиковых нагрузок в разгар рабочего дня.

Особенности и преимущества

• Винтовой блок Hanbell. Роторы с асимметричным профилем обеспечивают низкий уровень шума (не более 75 дБ) и высокий объемный КПД. Ресурс блока до первого капитального ремонта - не менее 40 000 моточасов при своевременной замене масла.
• Частотное регулирование. Преобразователь Inovance автоматически снижает обороты двигателя при падении потребления воздуха, экономя до 35% электроэнергии по сравнению с моделями на реле давления. Диапазон рабочих напряжений 360-420 В защищает оборудование от скачков в сети.
• Встроенный осушитель. Рефрижераторный осушитель с автоматическим сливом конденсата исключает необходимость покупки внешнего блока. Производительность 2,8 м³/мин рассчитана на работу с запасом 7% от номинала компрессора.
• Прямой привод. Отсутствие ремней и шкивов снижает количество точек износа. Двигатель и винтовой блок соединены напрямую через муфту, что уменьшает вибрацию и повышает точность передачи крутящего момента.
• Масляная система. Объем масла 9 литров с воздушным охлаждением радиатора обеспечивает стабильную температуру сжатия. Замена масла - каждые 2000 моточасов, что снижает эксплуатационные расходы.

Комплектация и опции

В базовой поставке: компрессорный агрегат с винтовым блоком Hanbell, восьмиполюсный синхронный двигатель, частотный преобразователь Inovance, PLC-контроллер с сенсорным экраном, встроенный ресивер 400 л, рефрижераторный осушитель 2,8 м³/мин, масляный фильтр, воздушный фильтр, клапан сброса давления, манометры, автоматический слив конденсата. Дополнительно может быть установлен фильтр тонкой очистки на выходе (опционально) для снижения содержания масла до 0,01 мг/м³. Компрессор поставляется полностью заправленным маслом, готов к подключению к пневмосети.

Ресурсные испытания и надежность

Гарантия производителя - 24 месяца без ограничения по моточасам. Винтовой блок Hanbell прошел стендовые испытания на ресурс: 40 000 часов работы при номинальной нагрузке без снижения производительности более чем на 5%. Частотный преобразователь Inovance сертифицирован для работы в условиях промышленных сетей с отклонениями напряжения до ±15%. Статистика отказов по партии: менее 0,5% в течение первого года эксплуатации. Рекомендуется проводить сервисное обслуживание каждые 2000 моточасов (замена масла и фильтров) для сохранения заявленного ресурса.
