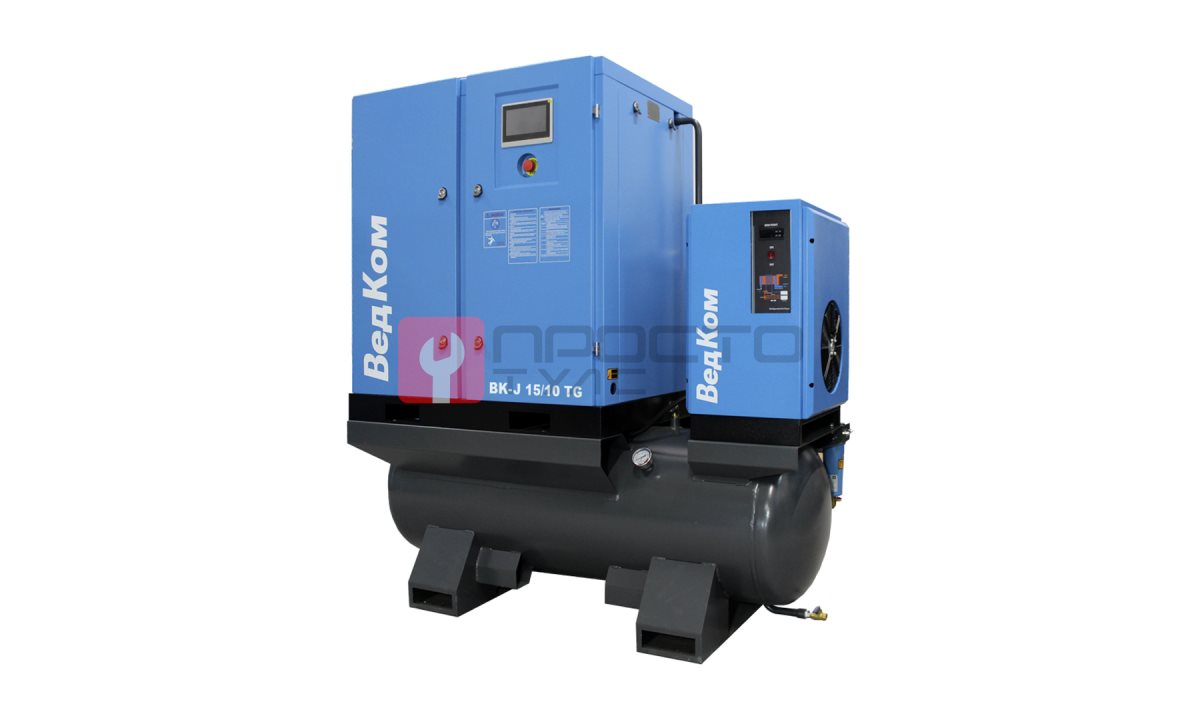

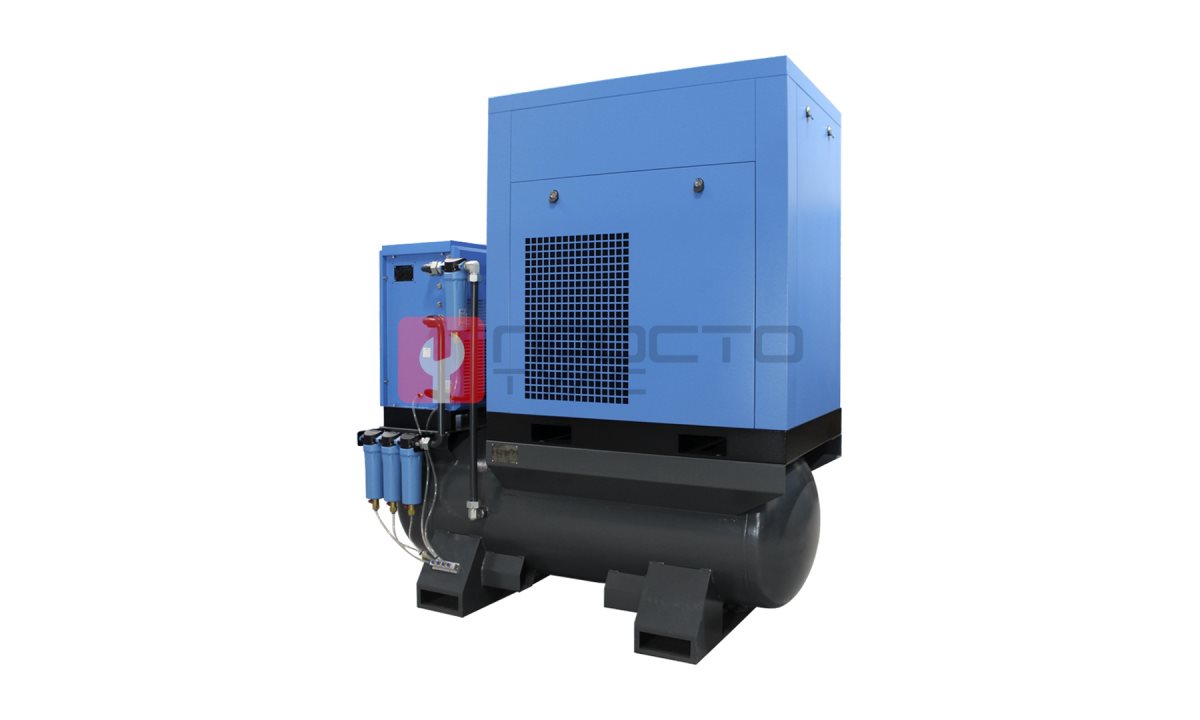

Винтовой компрессор BK-J15/10 TG

Технологическая операция
Для обеспечения сжатым воздухом пневматического инструмента, окрасочных пистолетов, подъемников и другого оборудования на СТО с интенсивным потоком автомобилей требуется источник сжатого воздуха, способный выдавать стабильные параметры по давлению и расходу. В условиях, где потребление воздуха неравномерно, а требования к качеству воздуха высоки (особенно при покраске), стандартные поршневые компрессоры не обеспечивают необходимой чистоты и стабильности потока. Винтовой компрессор с частотным регулированием и встроенным осушителем решает задачу подачи сухого, очищенного от масла воздуха с постоянным давлением, исключая перепады, которые приводят к браку в работе пневматики и снижению ресурса инструмента.

Технические условия эксплуатации

Для установки данной модели требуется:

• Электроснабжение: сеть 380 В, 50 Гц, с заземлением. Допустимый диапазон напряжений 360-420В, что позволяет работать в сетях с нестабильными параметрами без риска аварийного отключения.
• Площадь размещения: 1730x840 мм, с учетом доступа для сервисного обслуживания. Высота помещения - не менее 2 метров.
• Температура окружающей среды: до +40 °C. Вентиляция помещения должна обеспечивать отвод тепла от воздушного охлаждения. Рекомендуется установка в сухом, отапливаемом помещении.
• Пневматическая сеть: магистраль должна быть рассчитана на рабочее давление 1.0 МПа (10 бар). Рекомендуется установка фильтра на входе в сеть для защиты от конденсата.

Соответствие модели (Подбор)

Производительность: 2.0 м³/мин при 1.0 МПа. Этого объема достаточно для одновременной работы двух мощных пневмогайковертов или одного окрасочного пистолета с продувкой. Частотный преобразователь Inovance обеспечивает плавное регулирование производительности под текущее потребление, исключая холостой ход и перерасход электроэнергии.

Качество воздуха: Встроенный осушитель производительностью 2.8 м³/мин (с запасом 40% относительно производительности компрессора) гарантирует точку росы +10°C. Это исключает образование конденсата в пневмолинии и инструменте, что особенно важно при покраске и работе с точным оборудованием.

Энергоэффективность и ресурс: 8-полюсный синхронный двигатель на постоянных магнитах (ПМ) обеспечивает КПД выше, чем у асинхронных двигателей аналогичной мощности (15 кВт). Прямой привод без ременной передачи исключает потери на трение и проскальзывание, увеличивая надежность и снижая затраты на обслуживание.

Надежность в пиковых нагрузках: Сервис-фактор S.F. 1.2 означает, что двигатель способен кратковременно работать с перегрузкой до 20% (до 18 кВт) без потери ресурса. Это страхует от остановок при пиковом потреблении воздуха.

Уровень шума: Не более 75 дБ - это ниже, чем у поршневых аналогов, что позволяет размещать компрессор вблизи рабочих зон без дополнительной шумоизоляции.

Особенности, преимущества и рекомендации по эксплуатации

Особенности конструкции:

• Винтовой блок Hanbell (Тайвань) - проверенный узел с ресурсом более 30 000 моточасов до первого капремонта.
• Встроенный ресивер на 400 литров сглаживает пульсации давления и снижает частоту циклов включения/выключения.
• Панель управления с цветным сенсорным экраном PLC отображает параметры работы, ведет учет моточасов и сигнализирует о необходимости замены фильтров и масла.
• Плавный пуск через частотный преобразователь исключает пусковые токи, снижая нагрузку на электросеть и продлевая срок службы двигателя.

Преимущества для СТО:

• Снижение затрат на электроэнергию на 30-40% по сравнению с компрессорами без частотного регулирования за счет работы строго под текущее потребление.
• Увеличение срока службы пневмоинструмента благодаря стабильному давлению и отсутствию влаги в магистрали.
• Минимальное время на ввод в эксплуатацию: компрессор поставляется с залитым маслом (9 л), требуется только подключение к сети и пневмолинии.

Рекомендации по эксплуатации:

• Замена масла и масляного фильтра каждые 2000 моточасов или раз в год (в зависимости от наработки).
• Очистка радиатора охлаждения от пыли и грязи не реже одного раза в месяц при работе в запыленных помещениях.
• Контроль уровня конденсата в осушителе и его своевременный слив (при отсутствии автоматического дренажа).
• Использование оригинальных расходных материалов (масло, фильтры) для сохранения гарантии и ресурса.

Комплектация и опции

Базовая комплектация:

• Винтовой компрессорный блок Hanbell в сборе.
• Встроенный ресивер 400 л.
• Осушитель воздуха производительностью 2.8 м³/мин.
• Частотный преобразователь Inovance.
• Панель управления с сенсорным экраном.
• Комплект фильтров (воздушный, масляный, сепаратор).
• Масло в системе (9 л).
• Инструкция по эксплуатации и паспорт.

Опции (докупаются отдельно):

• Фильтр тонкой очистки на выходе для подготовки воздуха под покраску.
• Автоматический дренаж конденсата.
• Комплект для удаленного мониторинга (GSM-модуль).
• Дополнительный ресивер для увеличения запаса воздуха.

Ресурсные испытания (Надежность)

Модель BK-J15/10 TG прошла заводские испытания под нагрузкой в течение 72 часов. Гарантия производителя - 24 месяца без ограничения по моточасам, что подтверждает высокий ресурс узлов. Винтовой блок Hanbell имеет статистику наработки на отказ (MTBF) более 40 000 часов в аналогичных условиях эксплуатации. Частотный преобразователь Inovance защищен от перепадов напряжения и коротких замыканий. В случае выхода из строя любого компонента в гарантийный период, замена производится без дополнительных согласований.

Завод-изготовитель может вносить улучшения в модель без отражения этих правок в документации. Внешний вид и технические данные товара, поставляемого в реальности, могут не полностью соответствовать изображениям и тексту на сайте.
