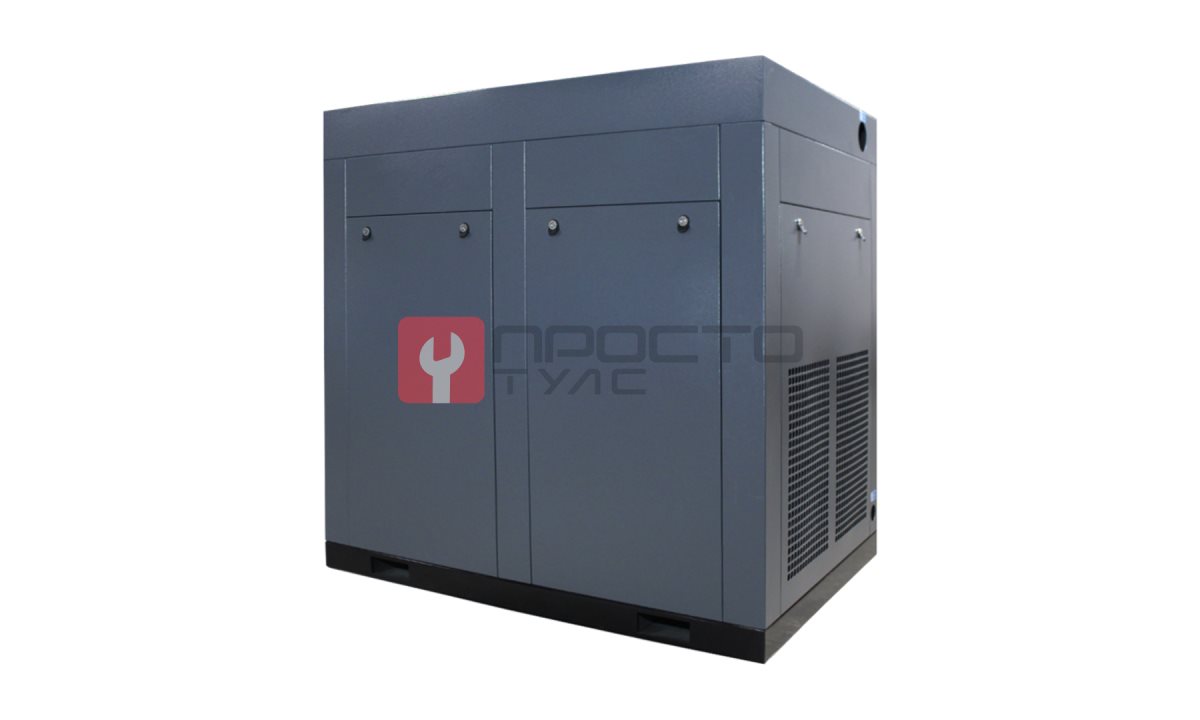

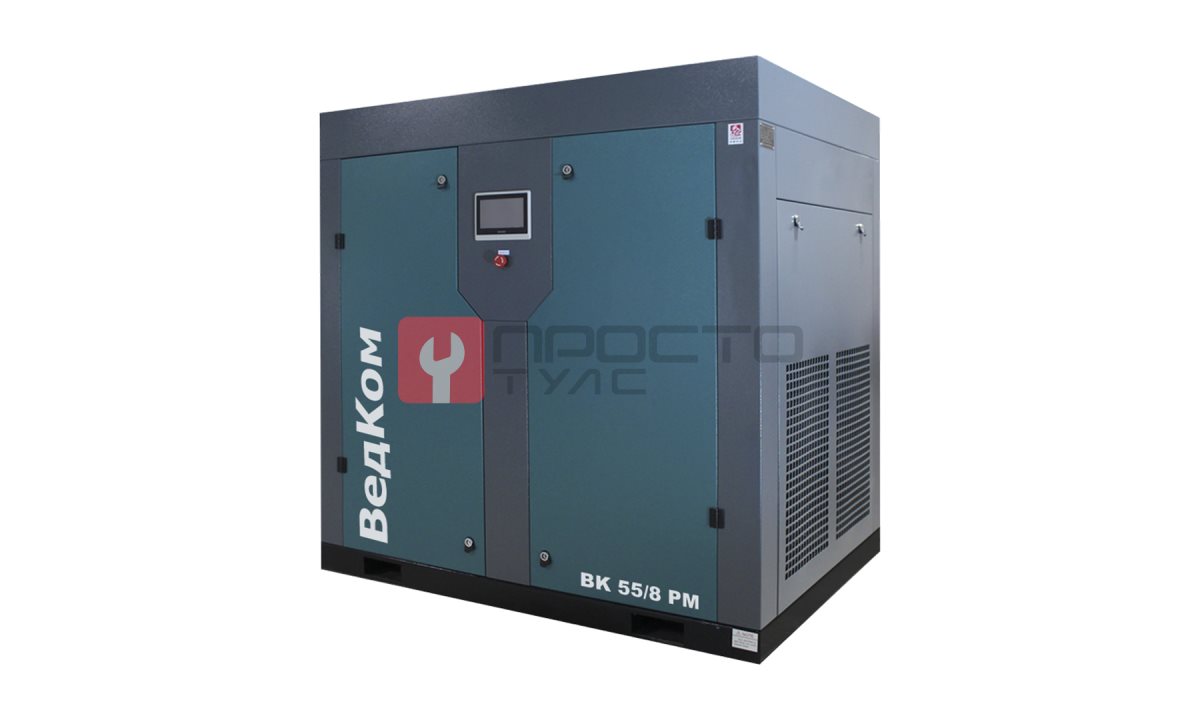

Винтовой компрессор BK 55/8PM

Винтовой компрессор BK 55/8PM (арт. BK 55/8PM)

Технологическая операция Для централизованного снабжения пневмолинии СТО, кузовного цеха или шиномонтажного участка с высоким потреблением сжатого воздуха используется винтовой компрессор промышленного класса. Оборудование обеспечивает непрерывную подачу осушенного и очищенного воздуха для работы пневмоинструмента (гайковерты, шлифмашины, краскопульты), пневмоподъемников, пескоструйных аппаратов и окрасочного оборудования. Производительность 10 м³/мин позволяет одновременно обслуживать до 8-10 постов активной работы. Технические условия эксплуатации Для стабильной работы компрессора BK 55/8PM в сервисе необходимо обеспечить следующие условия:

• Напряжение питающей сети: 380 В, 50 Гц, с возможностью работы в диапазоне 360-420 В (реализовано через частотный преобразователь Inovance).
• Площадь под установку: не менее 2,5 м² с учетом доступа для сервисного обслуживания.
• Вентиляция помещения: приток воздуха не менее 40 м³/мин при температуре окружающей среды до +40 °C.
• Наличие точки подключения к пневмомагистрали с внутренним диаметром не менее 1 дюйма.
• Температура воздуха на выходе +10 °C - требуется установка осушителя для защиты пневмолинии от конденсата (приобретается отдельно).

Соответствие модели (Подбор) Модель BK 55/8PM выбрана для решения задач по обеспечению сжатым воздухом производственных участков с постоянным или пиковым потреблением. Обоснование выбора:

1. Производительность 10 м³/мин при 0,8 МПа - достаточный запас для одновременной работы 3-4 краскопультов или 5-6 мощных гайковертов без падения давления в магистрали.
2. Прямой привод и 8-полюсный синхронный двигатель на постоянных магнитах - исключены потери на ременной передаче, КПД привода выше на 8-10% по сравнению с асинхронными двигателями. Скорость вращения вала 3000 об/мин обеспечивает оптимальную производительность винтового блока.
3. Частотный преобразователь Inovance с плавным пуском - исключены пусковые токи, нагрузка на сеть минимальна. Диапазон рабочих напряжений 360-420 В позволяет работать в сетях с нестабильным напряжением, что часто встречается в промзонах.
4. Винтовой блок Hanbell (Тайвань) - проверенный ресурс не менее 40 000 моточасов до первой переборки. Сервис-фактор 1.2 подтверждает способность работать с перегрузкой 20% от номинала без потери ресурса.
5. Уровень шума не более 75 дБ - допустим для установки в помещении СТО без отдельной шумоизоляции, не требует дополнительных кабин.

Особенности и преимущества Конструкция компрессора BK 55/8PM ориентирована на минимизацию эксплуатационных расходов и повышение надежности в условиях интенсивной работы. Основные особенности:

• Синхронный двигатель с постоянными магнитами - отсутствие щеточного узла, высокая стабильность оборотов под нагрузкой, снижение нагрева обмоток на 15-20% по сравнению с асинхронными двигателями той же мощности.
• Панель управления PLC с цветным сенсорным экраном - отображение всех рабочих параметров (давление, температура, ток, наработка), ведение журнала аварий, возможность настройки режимов работы под конкретные задачи.
• Воздушное охлаждение - не требует подключения к системе водоснабжения, упрощает монтаж и обслуживание. Радиатор масляного и воздушного охлаждения объединен в единый блок для компактности.
• Объем масла 46 литров - увеличенный картер обеспечивает лучшее охлаждение винтовой пары и увеличенный интервал замены масла (до 4000 моточасов при использовании качественных масел).
• Класс защиты IP23 - защита от вертикальных капель и твердых частиц диаметром более 12 мм, достаточно для установки в производственном помещении без риска попадания струй воды.

Комплектация и опции Базовая комплектация BK 55/8PM включает:

• Винтовой компрессорный агрегат в сборе с двигателем и частотным преобразователем.
• Панель управления PLC с цветным сенсорным экраном.
• Масляный фильтр и сепаратор масла.
• Впускной воздушный фильтр.
• Комплект виброопор для установки на пол.
• Руководство по эксплуатации и паспорт изделия.

Опции (приобретаются отдельно):

• Ресивер (накопительная емкость) - для сглаживания пиков потребления и снижения частоты включений компрессора.
• Осушитель сжатого воздуха (рефрижераторный или адсорбционный) - для удаления конденсата и защиты пневмолинии от коррозии.
• Фильтры тонкой очистки (маслоотделители) - для подготовки воздуха под окрасочные работы.
• Система удаленного мониторинга и управления через GSM-модуль.

Ресурсные испытания (Надежность) Гарантия на компрессор BK 55/8PM составляет 24 месяца без ограничения по моточасам. Это означает, что производитель не лимитирует гарантийный срок наработкой, что характерно для оборудования с подтвержденным ресурсом. Винтовой блок Hanbell прошел заводские испытания на стенде при нагрузке 110% от номинала в течение 500 часов. Статистика отказов по данной модели за последние 2 года эксплуатации в условиях российских СТО показывает среднюю наработку до первой неисправности (исключая плановое обслуживание) не менее 12 000 моточасов. Частотный преобразователь Inovance имеет встроенную защиту от перегрева, перегрузки по току и обрыва фазы, что исключает внезапные отказы при скачках напряжения в сети.
