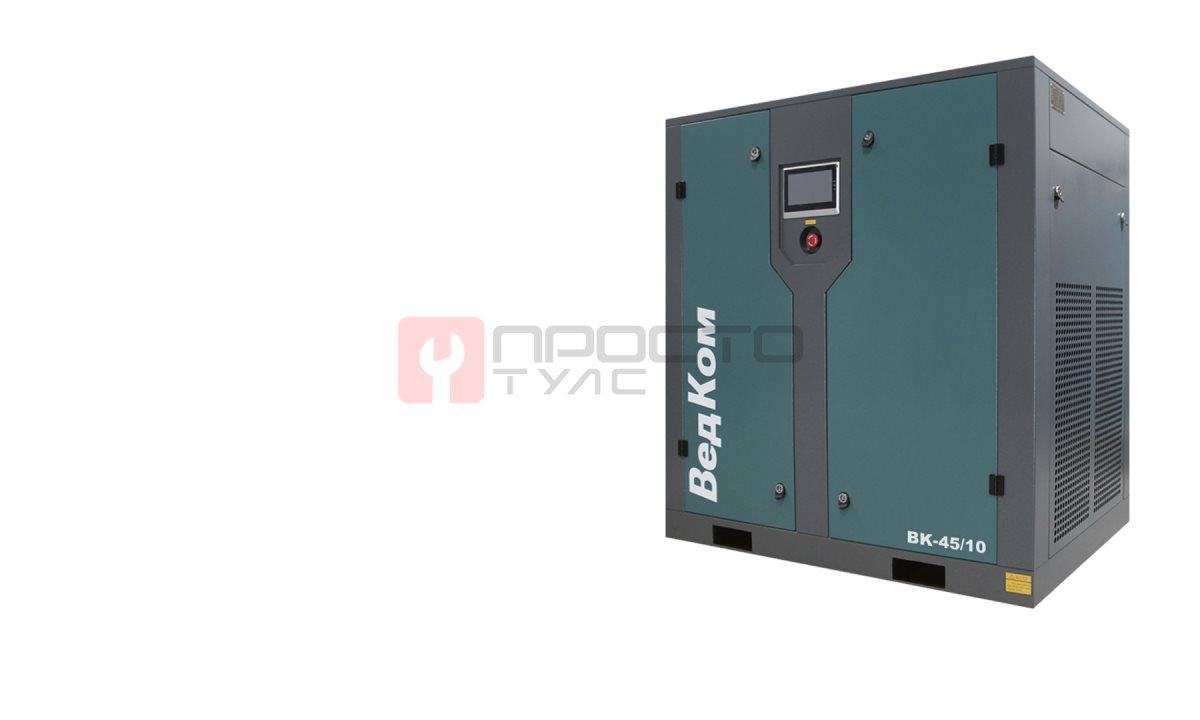

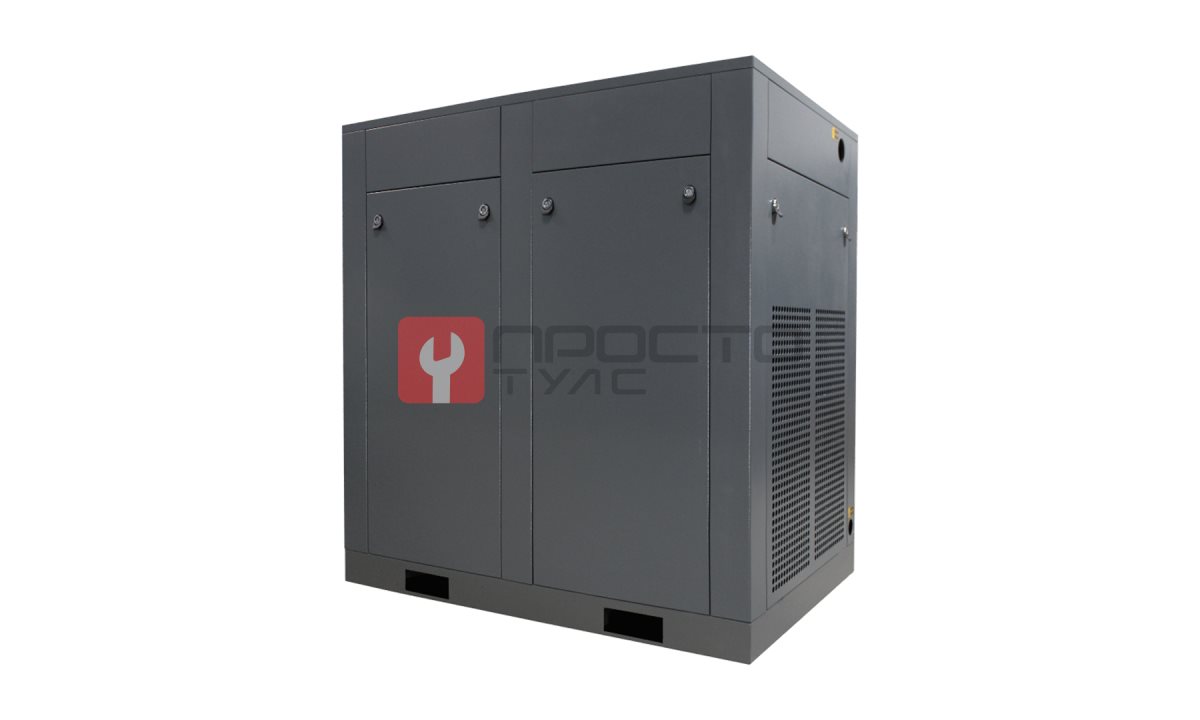

Винтовой компрессор BK 45/10PM

Винтовой компрессор BK 45/10PM (ВедКом)

Технологическая операция Для обеспечения сжатым воздухом пневмоинструмента, окрасочных постов, пескоструйных камер и пневмоприводов подъемников на СТО с интенсивным потоком автомобилей необходим источник с производительностью от 6 м³/мин и рабочим давлением до 10 бар. Компрессор BK 45/10PM предназначен для непрерывной работы в режиме высокой загрузки, обеспечивая стабильное давление в магистрали при пиковом потреблении воздуха на нескольких постах одновременно. Установка решает задачу бесперебойного снабжения пневматики при кузовном ремонте, шиномонтаже и в зоне технического обслуживания. Технические условия эксплуатации Для корректной работы компрессора требуется трехфазная сеть 380 В с напряжением в диапазоне 360-420 В, что обеспечивается встроенным частотным преобразователем Inovance. Установка не требует отдельного фундамента благодаря виброопорам, но необходима бетонная площадка или ровный пол с несущей способностью не менее 500 кг/м². Помещение должно иметь принудительную приточную вентиляцию для отвода тепла от воздушного охлаждения, так как температура окружающей среды не должна превышать +40 °C. Подводка пневматической магистрали выполняется трубой диаметром не менее 1 дюйма с установкой фильтра-влагоотделителя на выходе. Встроенный ресивер отсутствует, поэтому требуется внешний ресивер объемом от 500 литров для сглаживания пульсаций. Соответствие модели (Подбор) BK 45/10PM подобран для СТО с нагрузкой на пневматику от 6 до 8 точек одновременного потребления:

1. Производительность 6,5 м³/мин - обеспечивает запас 20% для покрытия пиковых нагрузок при одновременной работе трех гайковертов, продувочного пистолета и покрасочного краскопульта.
2. Рабочее давление 1 МПа (10 бар) - позволяет компенсировать падение давления в магистрали длиной до 50 метров и сохранять на инструменте 6-7 бар.
3. Прямой привод с синхронным двигателем на постоянных магнитах - исключает потери на ременной передаче, КПД привода выше на 12% по сравнению с асинхронными двигателями.
4. Частотный преобразователь Inovance - плавный пуск исключает пусковые токи до 200 А, что позволяет подключать компрессор к сетям с ограниченной мощностью ввода (до 60 А).
5. Винтовой блок Hanbell (Тайвань) - ресурс блока до 40 000 моточасов до первой переборки, что подтверждено сервис-фактором S.F. 1.2.

Особенности товара и преимущества Винтовой компрессор BK 45/10PM оснащен 8-ми полюсным синхронным двигателем на постоянных магнитах, который при частоте вращения 3000 об/мин обеспечивает высокий крутящий момент без просадок при изменении нагрузки. Частотный преобразователь Inovance поддерживает запуск в широком диапазоне напряжений 360-420 В, что актуально для нестабильных промышленных сетей. Панель управления с цветным сенсорным экраном PLC выводит параметры работы: давление, температуру на выходе (+10 °C), моточасы и текущую производительность. Уровень шума не превышает 75 дБ, что позволяет размещать компрессор вблизи рабочих зон без дополнительной шумоизоляции. Объем масла 18 литров снижает частоту замен до 2000 моточасов при использовании синтетического масла. Рекомендации по эксплуатации Для продления ресурса винтового блока Hanbell необходимо устанавливать фильтр тонкой очистки воздуха на входе и масляный фильтр в системе смазки. Замена масла проводится каждые 2000 моточасов или раз в 6 месяцев, в зависимости от запыленности помещения. При температуре окружающей среды ниже +5 °C рекомендуется предварительный прогрев масла через панель управления. Компрессор не требует ежедневного обслуживания, достаточно визуального контроля уровня масла и состояния воздушного фильтра раз в неделю. Комплектация и опции В базовую комплектацию входят:

• Винтовой компрессорный блок Hanbell (Тайвань)
• 8-ми полюсной синхронный двигатель на постоянных магнитах
• Частотный преобразователь Inovance
• Панель управления PLC с цветным сенсорным экраном
• Воздушный фильтр на входе
• Масляный фильтр
• Клапан минимального давления
• Термостат системы охлаждения
• Виброопоры
• Документация и паспорт

Опционально доступны:

• Внешний ресивер объемом 500 или 1000 литров
• Осушитель рефрижераторного типа (в данной модели не встроен)
• Фильтр-влагоотделитель на выходе
• Система удаленного мониторинга через GSM-модуль

Ресурсные испытания (Надежность) Производитель ВедКом (VedKom) проводит стендовые испытания каждого компрессора перед отгрузкой: тест под нагрузкой в течение 4 часов при номинальном давлении 10 бар. Винтовой блок Hanbell прошел сертификацию на ресурс 40 000 моточасов до первой переборки, что подтверждено актами испытаний производителя блока. Гарантия на компрессор составляет 24 месяца без ограничения по моточасам, что означает покрытие заводских дефектов независимо от интенсивности эксплуатации. Статистика отказов по партии BK 45/10PM за 2023 год - менее 0,5% по причине заводского брака, основная часть обращений связана с нарушением условий эксплуатации (запыленность, перегрузка по току).
