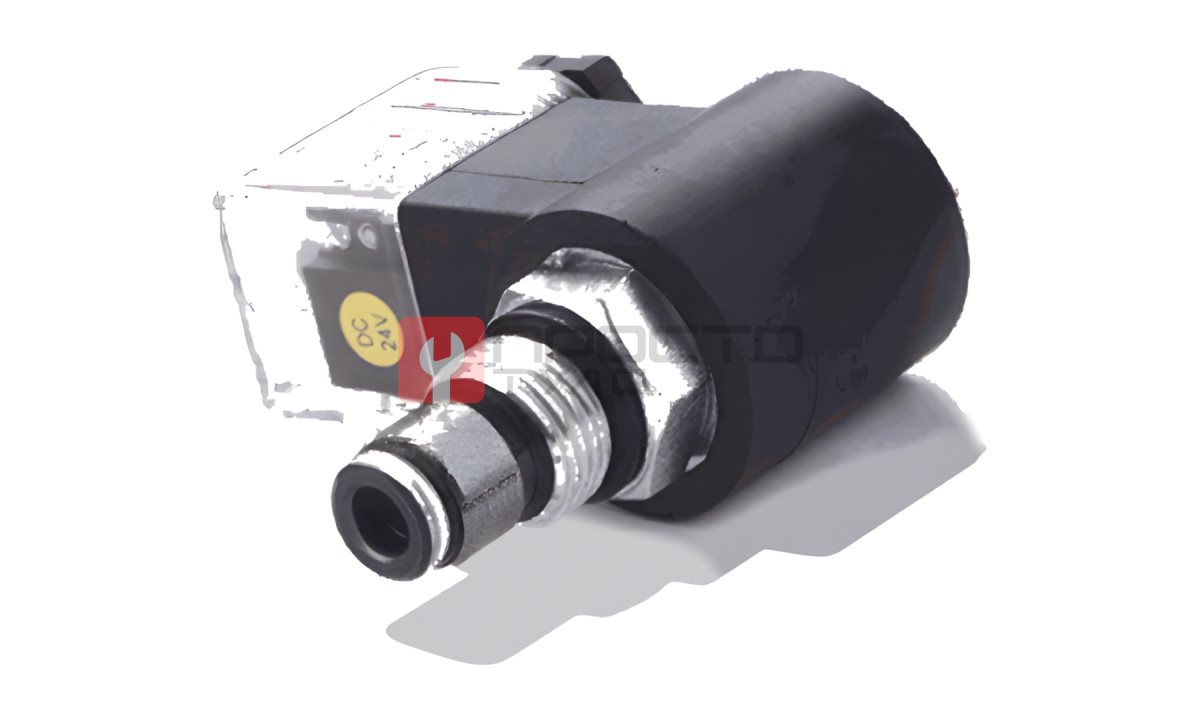

Электромагнитный гидравлический клапан подъемника (с возможностью ручного спуска) 24V AC

Электромагнитный гидравлический клапан 24V AC для автомобильного подъемника (с возможностью ручного спуска)

Электромагнитный гидравлический клапан с катушкой на 24V AC и функцией ручного сброса давления предназначен для работы в составе подъёмного оборудования, где требуется дистанционное и аварийное управление направлением потока рабочей жидкости. Благодаря своей конструкции клапан обеспечивает открытие и перекрытие гидролиний при подаче сигнала с пульта управления, а также позволяет выполнять ручной спуск платформы в случае отключения электроэнергии или выхода из строя управляющей электроники.

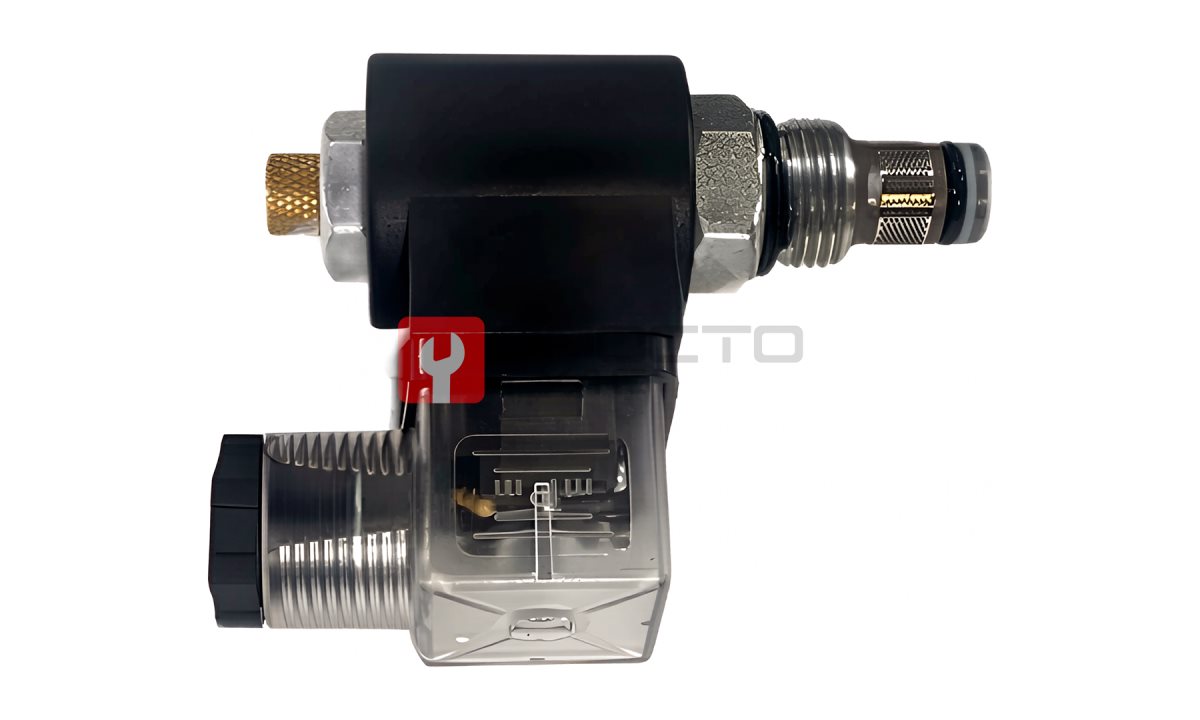

Клапан поставляется в полностью собранном виде: корпус с установленной электромагнитной катушкой переменного тока и механическим сбросным вентилем. Вентиль выполняется в красном или жёлтом цвете в зависимости от партии поставки, что не влияет на функциональность, но упрощает визуальную идентификацию элемента в составе гидросистемы.

Технические характеристики

Назначение: управление потоком гидравлической жидкости в системах подъёма

Напряжение питания: 24V AC

Частота: 50/60 Гц

Тип конструкции: нормально закрытый (перекрыт при отсутствии сигнала)

Встроенный ручной сброс давления: да

Цвет вентиля: красный или жёлтый (визуальная дифференциация)

Материал корпуса: антикоррозийная сталь

Материал катушки: термостойкий пластик, герметичное исполнение

Рабочее давление: до 250 бар

Температурный диапазон: от -20 до +60 °C

Присоединение: резьбовое (дюймовое или метрическое, в зависимости от исполнения)

Уровень защиты: IP65 при использовании герметичного разъёма

Управление: дистанционное + ручное

Катушка электромагнита активируется при подаче переменного тока 24 В, открывая поток жидкости в направлении исполнительного механизма. При снятии напряжения клапан возвращается в исходное положение с помощью возвратной пружины, надёжно перекрывая поток. Если питание отсутствует, спуск платформы осуществляется вручную с помощью встроенного вентиля, который оператор может повернуть или нажать в зависимости от конструкции.

Преимущества клапана с ручным сбросом (24V AC)

Универсальное питание от стандартной электросети без понижающих трансформаторов

Возможность безопасного ручного опускания платформы при отключении электроэнергии

Быстрое срабатывание и стабильность при длительной нагрузке

Простота монтажа, подключения и обслуживания

Устойчивость к перепадам температуры, пыли, влаге и вибрации

Визуально выделенный элемент ручного управления (красный или жёлтый вентиль)

Устройство позволяет надёжно контролировать рабочие процессы, обеспечивая как автоматическую, так и ручную защиту. Особенно полезно оно в автосервисах, где часто приходится сталкиваться с нестабильным электропитанием или необходимостью быстро освободить подъёмник без участия управляющей электроники. Клапан применяется как при производстве нового оборудования, так и при модернизации или ремонте существующих систем.

Область применения

Двухстоечные подъёмники с электромеханическим управлением

Ножничные подъёмники с гидравлическим приводом

Подъёмные столы и платформенные подкатные механизмы

Гаражное и профессиональное оборудование для СТО

Мобильные гидравлические блоки, гидростанции

Транспортные системы, складское оборудование

Рекомендации по установке и эксплуатации

Перед монтажом отключите оборудование от электросети и сбросьте давление в системе.

Установите клапан на подготовленную резьбу, обеспечив герметичность соединения.

Подключите катушку к питающей сети 220V AC через надёжный влагозащищённый разъём.

Проверьте направление потока и настройте соответствующее подключение к гидролиниям.

Убедитесь в исправности ручного вентиля: он должен срабатывать без усилий и обеспечивать сброс давления при необходимости.

В процессе эксплуатации регулярно проверяйте герметичность и состояние элементов управления.

Использование электромагнитного гидравлического клапана с катушкой 220V AC и ручным сбросом давления повышает надёжность и безопасность работы оборудования. Это функциональное и универсальное решение для тех, кто ценит контроль, простоту обслуживания и готовность системы к любой внештатной ситуации.
