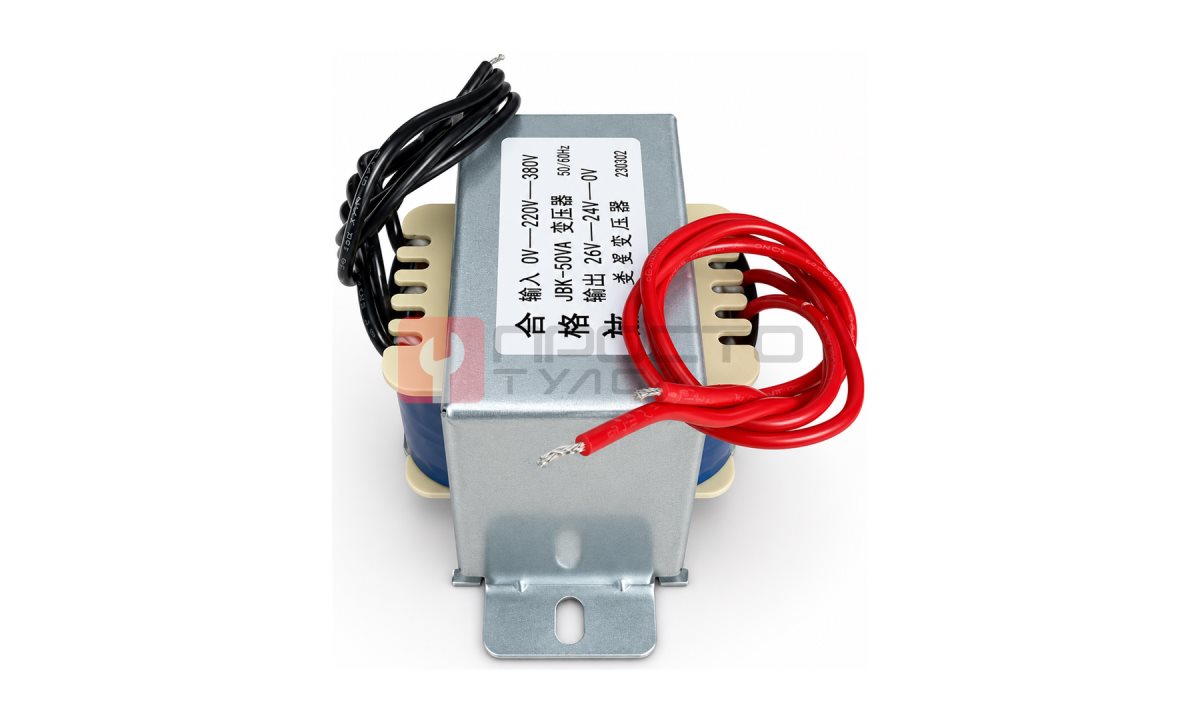

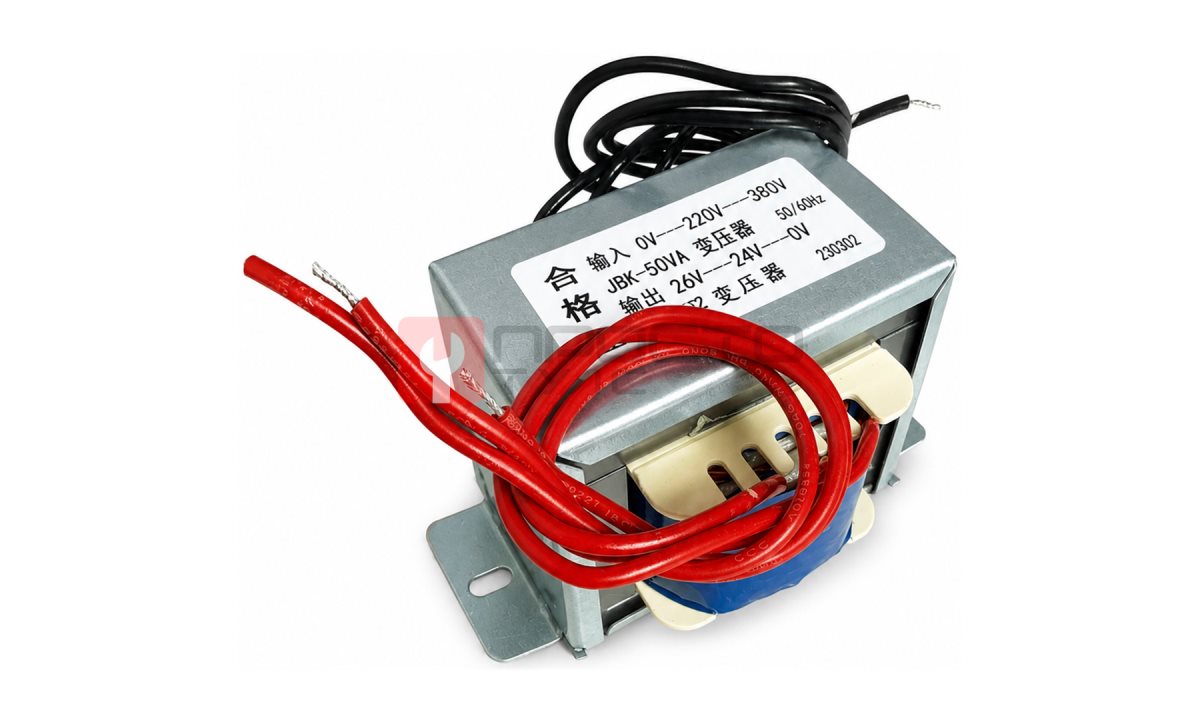

Трансформатор для балансировочного станка JBK-50VA

Трансформатор JBK‑50VA для балансировочного станка - надёжный источник безопасного низковольтного питания цепей управления и автоматики. Обеспечивает стабильную работу электроники станка даже при колебаниях сетевого напряжения.

Ключевые преимущества для балансировочного оборудования

• Гальваническая развязка цепей. Изоляция первичной и вторичной обмоток защищает чувствительную электронику станка (платы управления, датчики дисбаланса, энкодеры) от сетевых помех и наводок - это критично для точности измерений при балансировке колёс.
• Стабильное выходное напряжение. Трансформатор поддерживает на выходе 24-26 В с минимальными отклонениями, что гарантирует корректную работу реле, контакторов и сигнальных цепей станка.
• Компактность и удобство монтажа. Встроенный крепёжный кронштейн позволяет быстро установить трансформатор в электрошкафу станка или на монтажной панели без доработки корпуса.
• Высокая нагрузочная способность. Мощность 50 ВА достаточна для питания всей системы управления типового балансировочного стенда, включая индикацию, коммутацию и вспомогательные цепи.
• Безопасность эксплуатации. Пониженное напряжение вторичных цепей снижает риск поражения током при обслуживании станка и соответствует требованиям ПУЭ для цепей управления.

Применение в балансировочных станках

Трансформатор используется для питания:

• Плат управления и контроллеров. Стабильное напряжение 24 В обеспечивает корректную работу микропроцессорных модулей, отвечающих за расчёт дисбаланса и управление приводом.
• Цепей коммутации. Реле и контакторы, управляющие включением электродвигателя станка и электромагнитным тормозом, требуют отдельного низковольтного питания - трансформатор решает эту задачу.
• Сигнальной и индикаторной аппаратуры. Световые индикаторы, зуммеры и панели оператора работают от 24 В, что повышает безопасность и снижает нагрузку на основные цепи.
• Вспомогательных систем. Датчики положения вала, концевые выключатели и цепи аварийной остановки также подключаются к вторичной обмотке трансформатора.

Совместимость и подбор замены

Трансформатор подходит для большинства моделей балансировочных станков (Sivik, Hofmann, Hunter, Trommelberg и др.) при условии соответствия электрических параметров. Если вы заменяете вышедший из строя трансформатор, сверьте:

• Мощность. Новый трансформатор должен иметь мощность не ниже оригинала (50 ВА - оптимальный стандарт для станков до 70 кг).
• Напряжение. Убедитесь, что входное напряжение соответствует сети СТО (220 В или 380 В), а выходное - требованиям платы управления (24-26 В).
• Тип клемм. Клеммная колодка должна совпадать по шагу и количеству контактов для быстрой замены без переделки проводки.
• Габариты. Размеры корпуса и расположение крепёжных отверстий должны позволять установку в штатный отсек электрошкафа станка.

Рекомендации по установке и эксплуатации

• Монтаж в электрошкафу. Установите трансформатор на монтажную панель или DIN‑рейку, обеспечив зазор не менее 50 мм со всех сторон для естественной вентиляции.
• Подключение питания. Подсоедините входные клеммы к сети 220 В или 380 В согласно схеме на корпусе - ошибочное подключение приведёт к перегреву и выходу из строя.
• Защита цепи. На входе трансформатора обязательно установите автоматический выключатель номиналом 2-4 А для защиты от перегрузок и коротких замыканий.
• Контроль нагрузки. Суммарная мощность подключённых устройств не должна превышать 50 ВА - перегрузка вызывает перегрев и снижение срока службы.
• Регулярное обслуживание. Раз в 6 месяцев проверяйте надёжность контактов, отсутствие следов перегрева и коррозии на клеммах.

Важные предупреждения

• Не используйте трансформаторы без гальванической развязки. Для питания плат управления балансировочного станка обязательно нужен изолирующий трансформатор - это защищает электронику от повреждений.
• Соблюдайте полярность и схему подключения. Неправильное соединение обмоток может привести к пробою изоляции и выходу из строя дорогостоящих компонентов станка.
• Не превышайте номинальную мощность. Подключение дополнительных нагрузок (например, реле с высоким потреблением) сверх 50 ВА недопустимо.
