Трансформатор для балансировочного станка 220V 24V

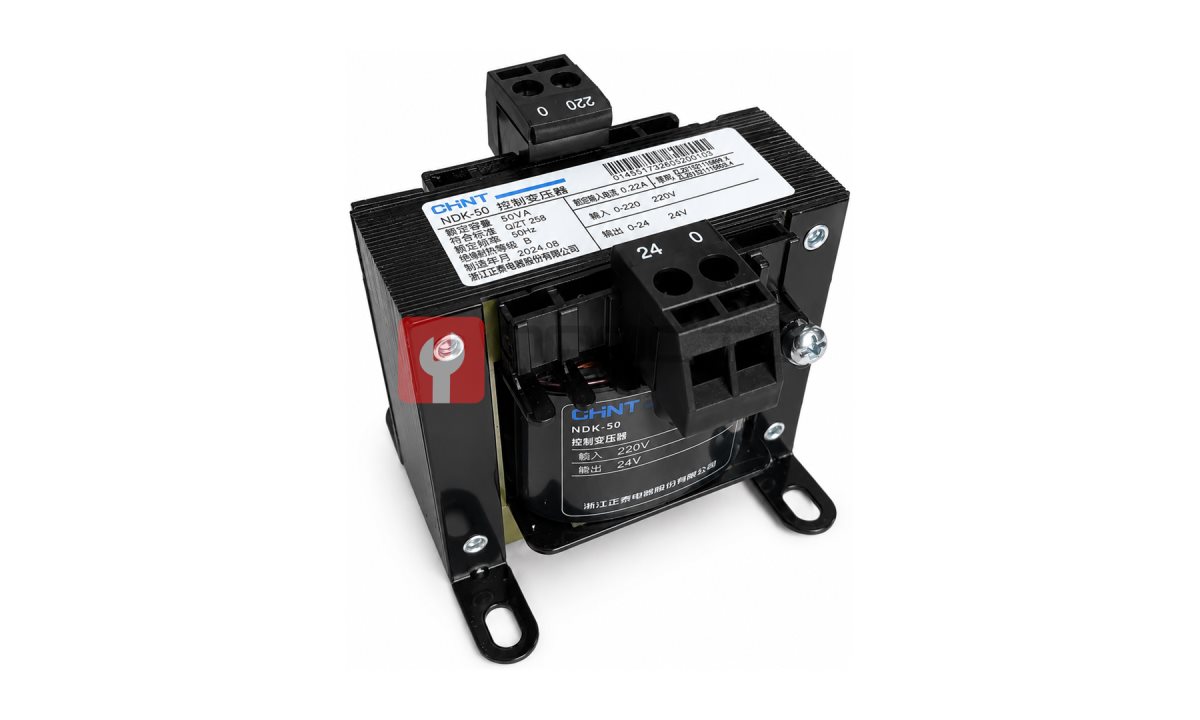

Трансформатор CHINT NDK‑50 (50 ВА, 220/24 В) - надёжное решение для питания низковольтных цепей управления в промышленном и автосервисном оборудовании. Идеален для замены вышедших из строя трансформаторов в балансировочных и шиномонтажных станках, токарных и фрезерных установках, шкафах автоматики bonpet.tech +1.

Ключевые преимущества

• Гальваническая развязка. Изолированные обмотки защищают чувствительную электронику (платы управления, датчики, контроллеры) от сетевых помех, наводок и скачков напряжения - это критично для точности балансировки и долговечности оборудования.
• Стабильное питание 24 В. Трансформатор выдаёт чистое переменное напряжение 24-25 В с минимальными отклонениями, обеспечивая корректную работу реле, контакторов, сигнальных ламп и кнопок.

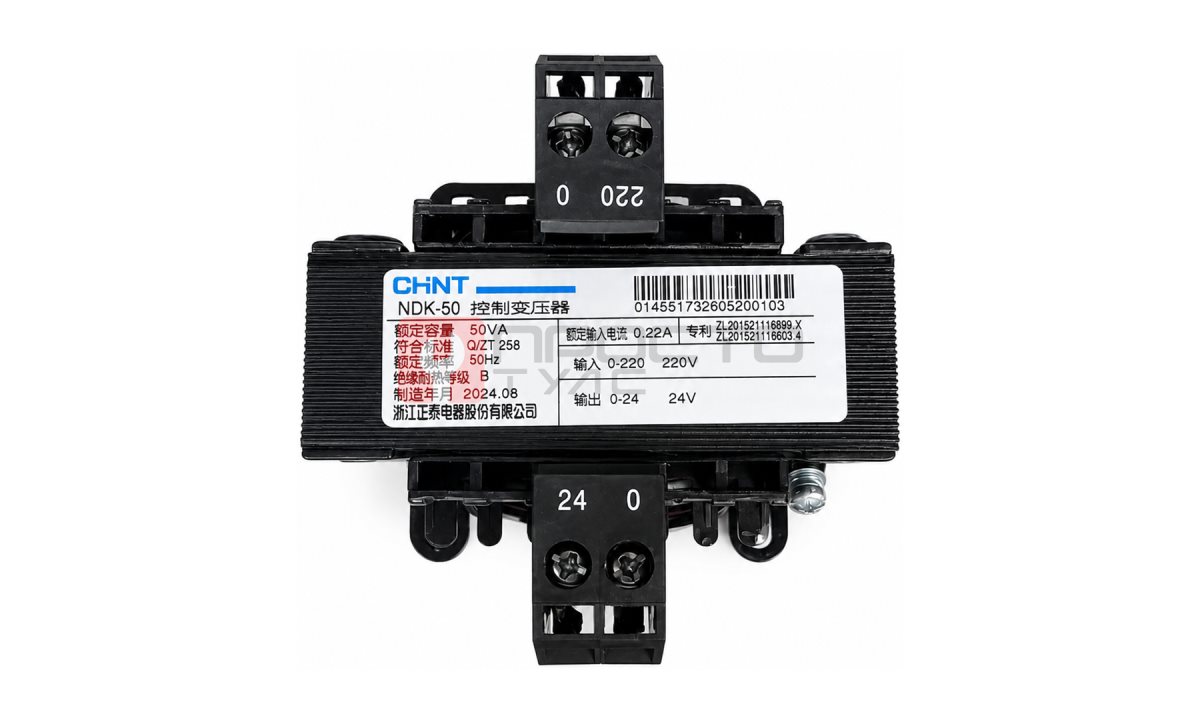

• Универсальность подключения. Переключаемая первичная обмотка позволяет использовать трансформатор в сетях 220 В или 380 В (в зависимости от модификации), а чёткая маркировка клемм (0, 24 В на выходе; 0, 220 В на входе) исключает ошибки при монтаже.
• Прочный корпус и монтаж. Литой кожух из огнестойкого пластика и металлический крепёжный кронштейн обеспечивают вибростойкость и удобство установки в электрошкафу или на монтажной панели.
• Безопасность и соответствие стандартам. Класс изоляции B (до 130 °C), степень защиты IP40, соответствие ГОСТ IEC 61558 и сертификация ЕАЭС гарантируют безопасную эксплуатацию в условиях СТО и производственных цехов bonpet.tech +1.

Применение в оборудовании

• Балансировочные станки (Sivik, Hofmann, Hunter, Trommelberg и аналоги) - питание платы управления, датчиков дисбаланса, энкодеров, реле тормоза и привода.
• Шиномонтажные станки - питание цепей автоматики, кнопок, сигнальных ламп и электромагнитных клапанов.
• Металлообрабатывающие станки (16К20, 6Р12 и др.) - питание релейно‑контакторной автоматики, ламп индикации, кнопок "Пуск/Стоп".
• Шкафы управления и автоматики - питание цепей безопасности, реле, контроллеров и низковольтной сигнализации bonpet.tech +1.

Совместимость и подбор замены

Трансформатор CHINT NDK‑50 - прямая замена для большинства стандартных трансформаторов серии JBK, BK, ОСМ мощностью 50 ВА с выходным напряжением 24 В. При подборе аналога или замене убедитесь в совпадении:

• Мощности (не менее 50 ВА) - для питания всех реле и плат без просадки напряжения.
• Выходного напряжения (24 В AC) - не используйте импульсные блоки питания вместо трансформатора: переменное напряжение 24 В требуется для корректной работы катушек реле и некоторых датчиков.
• Габаритов и крепления - стандартный кронштейн и расположение клемм позволяют установить трансформатор в штатный отсек без доработки корпуса.
• Схемы подключения - сравните маркировку клемм и схему на шильдике старого трансформатора bonpet.tech +1.

Рекомендации по установке и эксплуатации

• Монтаж. Установите трансформатор на монтажную панель или DIN‑рейку с зазором не менее 50 мм со всех сторон для естественной вентиляции.
• Подключение. Подсоедините входные клеммы к сети 220 В согласно схеме на корпусе; выходные клеммы - к цепям управления 24 В.
• Защита. На входе трансформатора обязательно установите автоматический выключатель номиналом 2-4 А для защиты от перегрузок и коротких замыканий.
• Контроль нагрузки. Суммарная мощность подключённых устройств не должна превышать 50 ВА - перегрузка вызывает перегрев и снижение срока службы.
• Обслуживание. Раз в 6 месяцев проверяйте надёжность контактов, отсутствие следов перегрева и коррозии на клеммах .

Важные предупреждения

• Не заменяйте трансформатор на импульсный блок питания без согласования с производителем станка: переменное напряжение 24 В критично для работы катушек реле и некоторых датчиков.
• Соблюдайте схему подключения. Ошибочное соединение обмоток может привести к пробою изоляции и выходу из строя дорогостоящих компонентов станка.
• Не превышайте номинальную мощность. Подключение дополнительных нагрузок сверх 50 ВА недопустимо.
