Установочный винт 35 мм

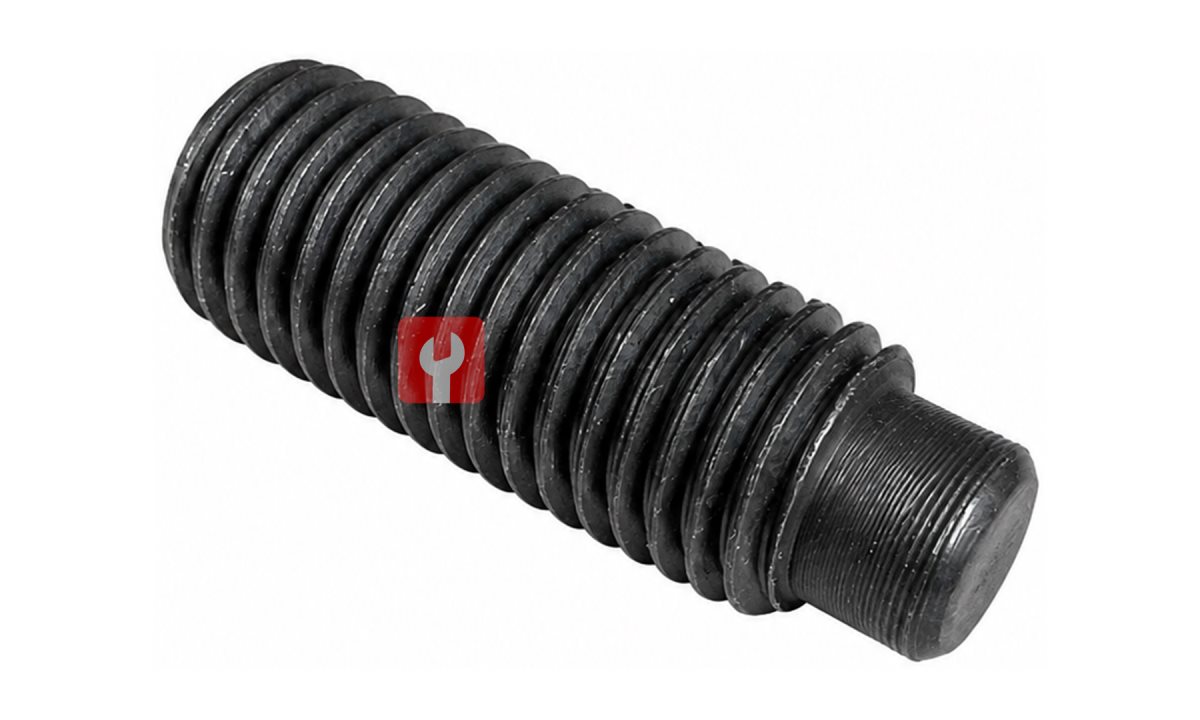

Установочный винт с цилиндрическим концом (цапфой) и внутренним шестигранником - надёжный крепёжный элемент для точной фиксации и стопорения деталей в узлах сервисного и промышленного оборудования. Изделие выполнено в чёрном исполнении: оксидированное покрытие защищает сталь от коррозии и придаёт узлу аккуратный заводской вид. Винт соответствует стандарту DIN 915 (аналог ISO 4028, ГОСТ 11075‑93) и отличается отсутствием головки - это позволяет устанавливать его заподлицо с поверхностью посадочного отверстия, исключая выступающие элементы, которые могут мешать работе подвижных частей. Цилиндрический конец (цапфа) обеспечивает повторяемое позиционирование детали: он входит в ответную проточку или отверстие, фиксируя узел в строго заданном положении без смещения при вибрациях и нагрузках.

Ключевые особенности и преимущества:

• Точная фиксация за счёт цапфы. Цилиндрический наконечник работает не за счёт врезания в металл, а через геометрическое совмещение с ответной проточкой - это сохраняет поверхность вала или втулки, исключает задиры и позволяет многократно разбирать и собирать узел без потери точности позиционирования.

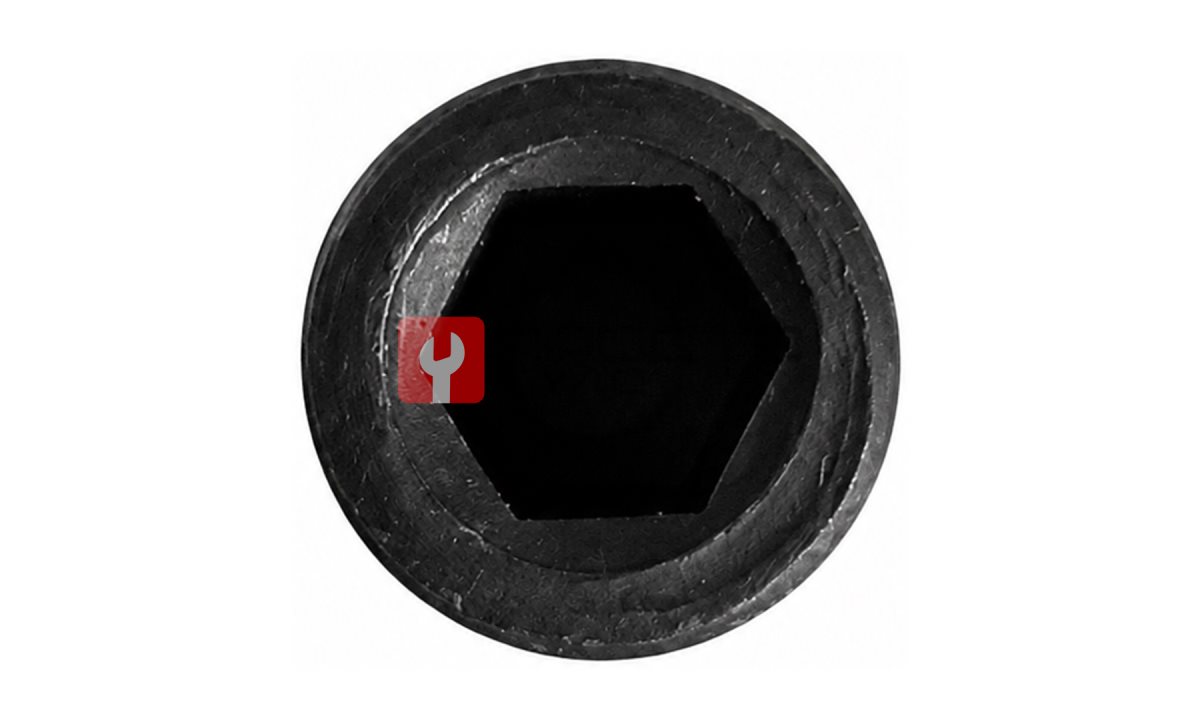

• Надёжная затяжка под шестигранник. Внутренний шестигранный шлиц рассчитан на стандартный ключ‑шестигранник: он передаёт высокий крутящий момент без срыва граней, а при правильной затяжке предотвращает самопроизвольное откручивание в вибронагруженных узлах.
• Полная резьба по всей длине. Такая конструкция даёт гибкость при монтаже: винт можно вкручивать на разную глубину в зависимости от толщины посадочного отверстия, сохраняя при этом достаточную длину цапфы для надёжной фиксации.
• Прочный материал и защитное покрытие. Сталь с твёрдостью 45 HRC выдерживает значительные осевые и сдвиговые нагрузки, а оксидированное покрытие повышает стойкость к воздействию конденсата, масляных паров и перепадов температур в цеховых условиях.

Область применения:

• стопорение шкивов, втулок, муфт и шестерён на валах в редукторах, приводах и конвейерных узлах;
• фиксация регулировочных элементов и упоров в станках, прессах и сборочных приспособлениях;
• крепление деталей в сервисных узлах автосервисного оборудования (подъёмники, шиномонтажные станки, балансировочные стенды);
• применение в приборостроении и машиностроении, где требуется точное позиционирование без повреждения посадочных поверхностей.

Рекомендации по установке:

перед монтажом очистите резьбовое отверстие от стружки, пыли и остатков фиксатора резьбы. Вкручивайте винт плавно, без рывков: чрезмерный момент затяжки может привести к срыву резьбы в корпусе или деформации цапфы. Для повышения надёжности в вибронагруженных узлах допускается применение анаэробного фиксатора резьбы низкой или средней прочности - он защитит соединение от самооткручивания, но позволит при необходимости разобрать узел без повреждения крепежа. После установки проверьте отсутствие люфта и убедитесь, что цапфа полностью вошла в ответную проточку.

Для точного подбора установочного винта укажите параметры узла: диаметр и шаг резьбы, длину винта, размер под ключ и требования к материалу (углеродистая или нержавеющая сталь). Поможем подобрать совместимое решение с учётом условий эксплуатации и нагрузок
