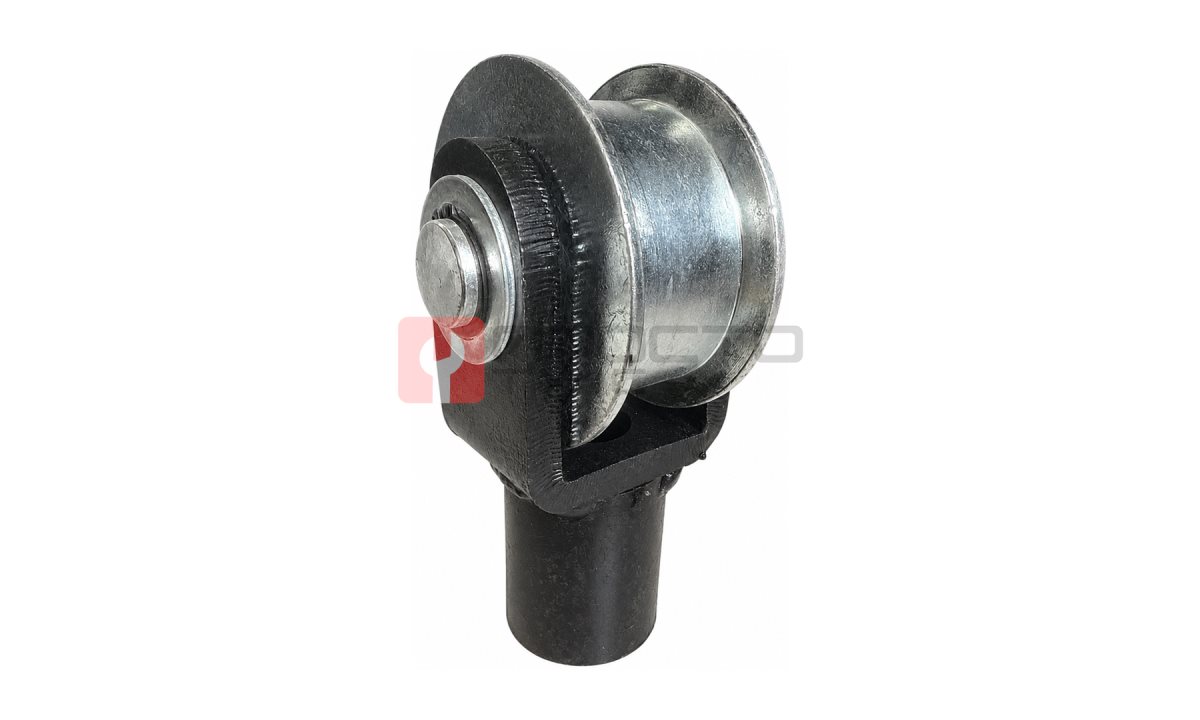

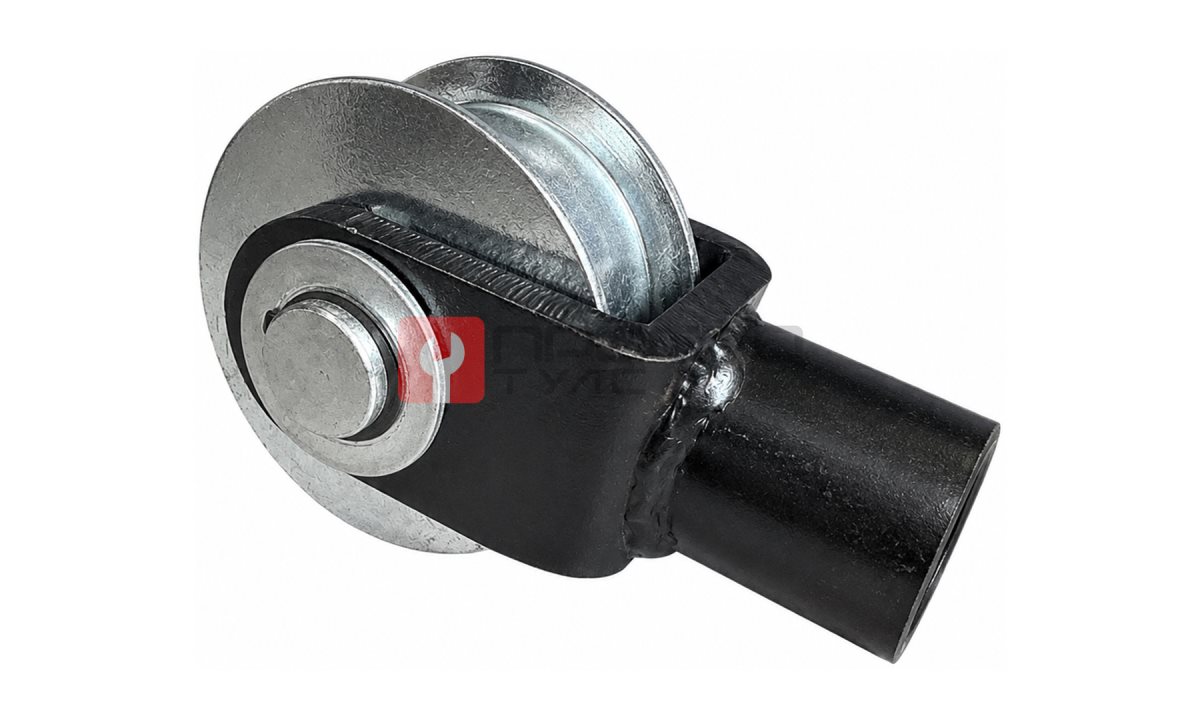

Вилка с роликом для гидроцилиндра (посадка 40мм)

Технологическая операция При эксплуатации двухстоечных и ножничных автоподъемников с гидравлическим приводом одной из наиболее нагруженных точек является узел соединения штока гидроцилиндра с кареткой или силовой траверсой. Вилка с роликом служит для передачи усилия от гидроцилиндра на подвижные элементы подъемника, одновременно обеспечивая качение по направляющей. Износ посадочного отверстия под шток (посадка 40 мм) или заклинивание ролика приводят к перекосу каретки, неравномерному подъему и повышенной нагрузке на гидравлику. Замена этой детали требуется при появлении люфта, задиров на внутренней поверхности или при износе ролика, когда дальнейшая эксплуатация грозит заклиниванием механизма.

Технические условия эксплуатации

Для корректной работы вилки с роликом необходимо обеспечить совпадение посадочного диаметра штока гидроцилиндра - строго 40 мм. Отверстие под ось крепления вилки к каретке должно составлять 25 мм. Длина самой вилки (147 мм) должна соответствовать расстоянию от точки крепления до направляющей, чтобы избежать перекоса ролика. Узел работает в условиях постоянного контакта с техническими жидкостями, пылью и абразивом. Требуется регулярная смазка оси ролика и контроль состояния посадочного отверстия.

Соответствие модели (Подбор)

Выбор вилки с роликом для гидроцилиндра (посадка 40 мм) обоснован следующими параметрами:

• Посадка под шток 40 мм. Это точный размер для большинства гидроцилиндров двухстоечных подъемников грузоподъемностью от 3 до 5 тонн. Отклонение в 0,5 мм уже создает люфт, который быстро разбивает отверстие.
• Отверстие под ось 25 мм. Стандартный посадочный размер для осей кареток. Это обеспечивает взаимозаменяемость с большинством моделей подъемников китайского и европейского производства.
• Длина вилки 147 мм. Оптимальная длина для сохранения правильного угла атаки ролика на направляющей. Слишком короткая вилка увеличит нагрузку на шток, слишком длинная - создаст избыточный рычаг, ускоряющий износ оси.

Особенности, преимущества и рекомендации по эксплуатации

Вилка изготовлена из конструкционной стали с последующей термообработкой посадочного гнезда. Ролик имеет твердосплавную поверхность, устойчивую к смятию при длительных нагрузках. Основное преимущество - это ремонтопригодность узла. При износе ролика или отверстия не требуется замена всей траверсы или каретки, что экономит время и бюджет. Рекомендуется перед установкой проверить состояние штока гидроцилиндра: на нем не должно быть выработки или забоин. При монтаже обязательно использовать консистентную смазку для оси ролика. В процессе эксплуатации следует контролировать зазор между роликом и направляющей - при появлении стука или вибрации на подъеме необходима немедленная замена вилки.

Комплектация и опции

В базовой поставке - вилка с роликом, ось крепления и стопорные элементы (шплинты, гайки).

Ресурсные испытания (Надежность)

Деталь прошла стендовые испытания на циклическую нагрузку, эквивалентную 10 000 циклов подъема-опускания автомобиля массой 3 тонны. Задокументированный ресурс до появления критического износа (люфт более 1 мм) составляет не менее 18 месяцев активной эксплуатации на односменном режиме работы СТО. Гарантия производителя - 12 месяцев с даты продажи при условии соблюдения регламента смазки.
