Шатун компрессора 12*22*68(85)

Шатун воздушного компрессора 12×22×68(85 мм). Применяется на компрессоре ЗУБР КПМ-400-100 и др.

Описание

Шатун компрессора с посадочными диаметрами 12 мм и 22 мм, а также межцентровым расстоянием 68 мм (общей длиной около 85 мм), представляет собой ключевой элемент поршневого механизма. Он используется в компрессорах малой и средней мощности. Деталь предназначена для преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала, обеспечивая тем самым сжатие воздуха в цилиндре.

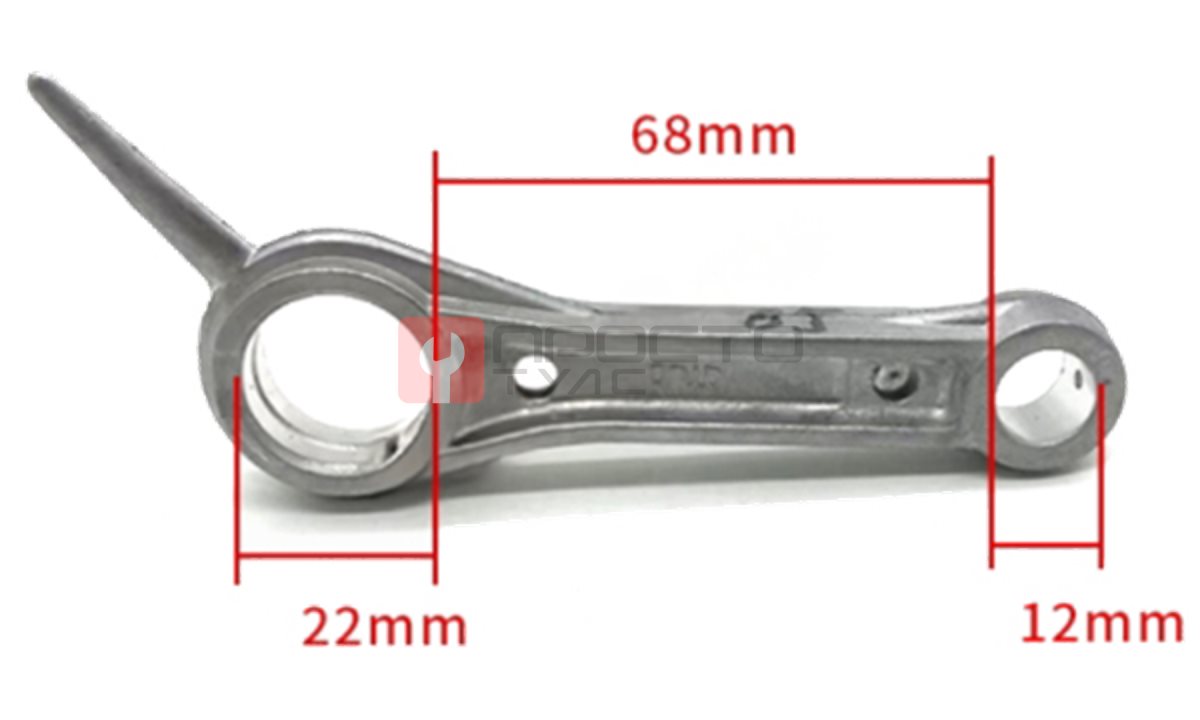

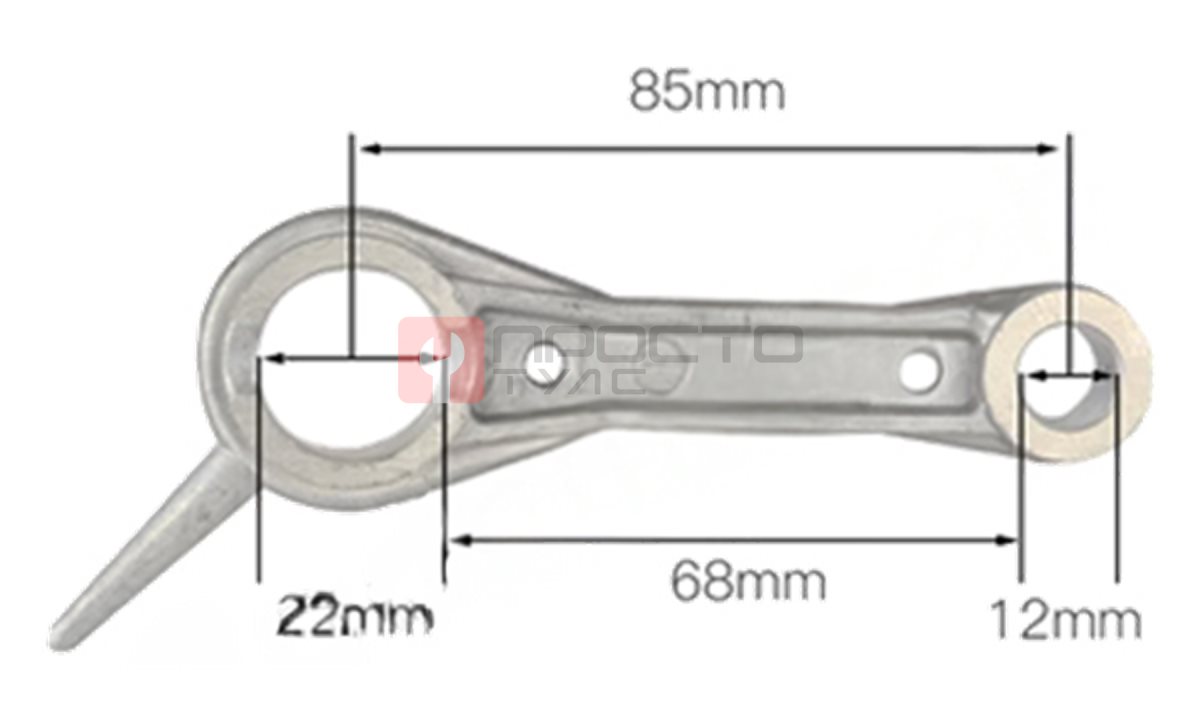

Основные размеры

• Диаметр отверстия под поршневой палец - 12 мм;
• Диаметр отверстия под коленвал - 22 мм;
• Расстояние между центрами отверстий - 68 мм;
• Общая длина шатуна по корпусу - около 85 мм.

Изделие выполнено из алюминиевого сплава, что позволяет добиться необходимой жёсткости при минимальном весе. Это снижает вибрации и нагрузку на сопрягаемые детали, обеспечивая стабильную и эффективную работу компрессора. Геометрия корпуса усилена продольными рёбрами, что увеличивает стойкость к деформации в условиях интенсивной эксплуатации. Конструкция имеет направляющий выступ, обеспечивающий правильное позиционирование в картере.

Область применения

• Одно- и двухцилиндровые компрессоры бытового и профессионального класса;
• Установки с прямой или ременной передачей;
• Ремонт и восстановление компрессоров азиатского и европейского производства.

Преимущества

• Высокая прочность при малом весе благодаря алюминиевому сплаву;
• Универсальные размеры, подходящие к множеству моделей компрессоров;
• Точная геометрия для минимизации зазоров и люфтов;
• Повышенный срок службы при соблюдении условий эксплуатации;
• Простая и быстрая установка без дополнительной подгонки.

Рекомендации по установке

Для обеспечения оптимальной работы необходимо выполнить следующие шаги:

• Очистить посадочные места от загрязнений и остатков масла;
• Проверить сопрягаемые детали (поршень, палец, коленвал) на износ;
• Установку производить при помощи штатных фиксаторов или втулок;
• Обязательно выполнить притирку деталей и проверить зазоры;
• После замены выполнить обкатку компрессора без нагрузки в течение 10-15 минут.

Шатун компрессора 12×22×68(85 мм) - надёжное решение для восстановления работоспособности поршневой группы. Он подходит для ремонта компрессоров, использующих стандартные соединительные элементы с указанными параметрами и обеспечивает оптимальный баланс между прочностью, точностью и длительным ресурсом эксплуатации.
