Прокладка задней крышки F1/220

Прокладка задней крышки компрессора F1/220 представляет собой уплотнительный элемент, предназначенный для герметизации соединения между задней крышкой и корпусом картера. Эта деталь обеспечивает полную герметичность соединения, предотвращая утечку масла, воздуха и пыли, а также компенсирует неровности сопрягаемых поверхностей. Прокладка входит в число обязательных комплектующих при ремонте или полной переборке компрессора модели F1/220 и обеспечивает восстановление заводских эксплуатационных характеристик.

Конструктивные особенности

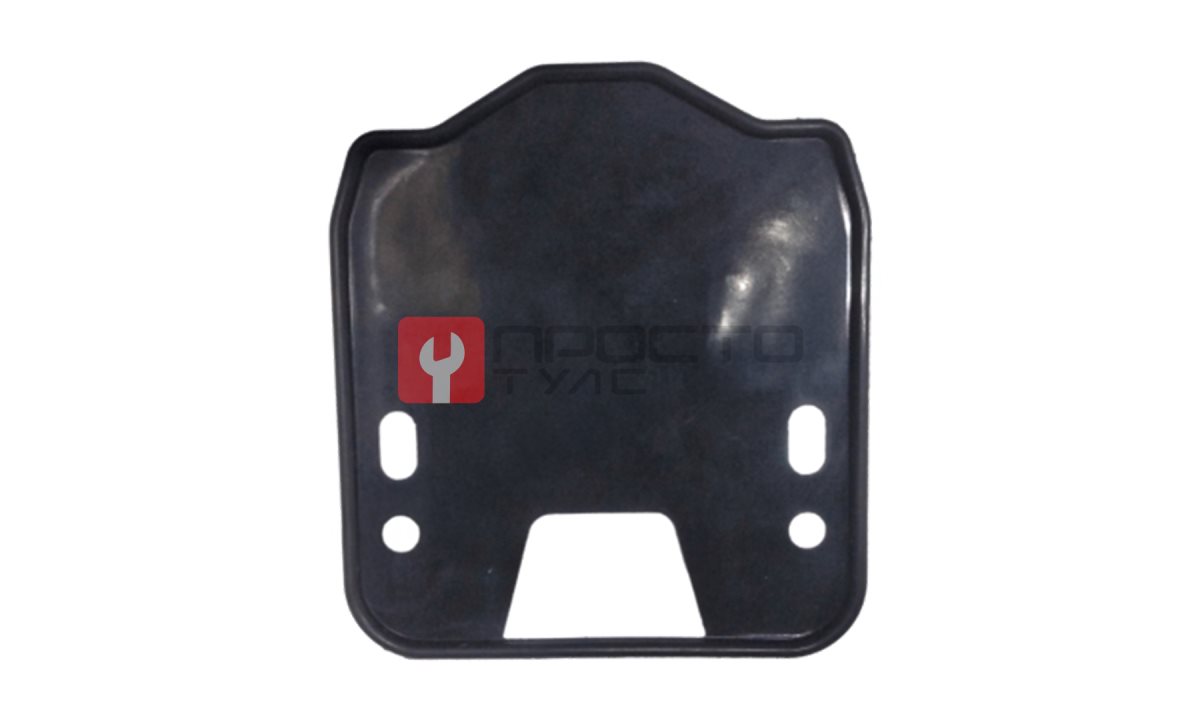

Форма прокладки повторяет контур задней крышки компрессора, включая выступы и вырезы под крепёжные элементы и технологические каналы. На изображении видны характерные овальные и круглые крепёжные отверстия, обеспечивающие совместимость с корпусом и исключающие смещение при установке. Нижний трапециевидный вырез служит для выхода масла или размещения конструкции маслораспределителя.

• Материал: термостойкий эластомер или армированный маслостойкий композит
• Высокая эластичность при сжатии
• Точное совпадение по отверстиям и геометрии с оригинальной крышкой F1/220

Назначение и применение

Прокладка используется при техническом обслуживании и ремонте компрессора F1/220. Она устанавливается между задней крышкой и картером компрессора, где формирует герметичный барьер, препятствующий утечке смазочных материалов и попаданию внутрь загрязняющих частиц. Деталь незаменима при замене подшипников, валов или обслуживании системы вентиляции картера.

Преимущества использования оригинальной прокладки задней крышки

• Точная посадка без необходимости доработки
• Надёжное уплотнение даже при термическом расширении металла
• Устойчивость к маслам, перепадам температур, вибрации
• Длительный срок службы без деформаций и усадки
• Простота установки, без риска смещения при затяжке

Рекомендации по установке

• Перед установкой прокладки необходимо тщательно очистить поверхность картера и крышки от старых остатков, грязи и масла
• Установка производится без растяжения, строго по направляющим
• Затяжка болтов выполняется крест-накрест с равномерным усилием, без перекоса крышки
• При использовании герметика - наносить только по внешнему краю тонким ровным слоем, если это допускается производителем

Условия хранения

• Хранить в горизонтальном положении, в оригинальной упаковке или между жёсткими подложками
• Избегать воздействия влаги, масел, ультрафиолетовых лучей и температур выше +40°C
• Не допускать перегибов и сжатия, чтобы сохранить форму и герметизирующие свойства

Прокладка задней крышки для компрессора F1/220 - ключевой элемент герметичной сборки компрессора, от которого зависит как надёжность уплотнения, так и стабильность работы внутренних механизмов. Использование оригинальной прокладки позволяет сохранить рабочее давление внутри картера, снизить потери масла и обеспечить долгосрочную эксплуатацию оборудования без внеплановых остановок.
