Прокладка компрессора Тип 3

Прокладка компрессора тип 3 применяется в соединениях элементов корпуса компрессорного оборудования и обеспечивает надёжную герметизацию узла. Данная прокладка предназначена для установки между двумя фланцевыми поверхностями — как правило, между корпусом компрессора и крышкой или крышкой и посадочной плитой. Благодаря точно выверенной геометрии, она исключает утечку воздуха или масла, минимизирует вибрации и продлевает срок службы агрегата.

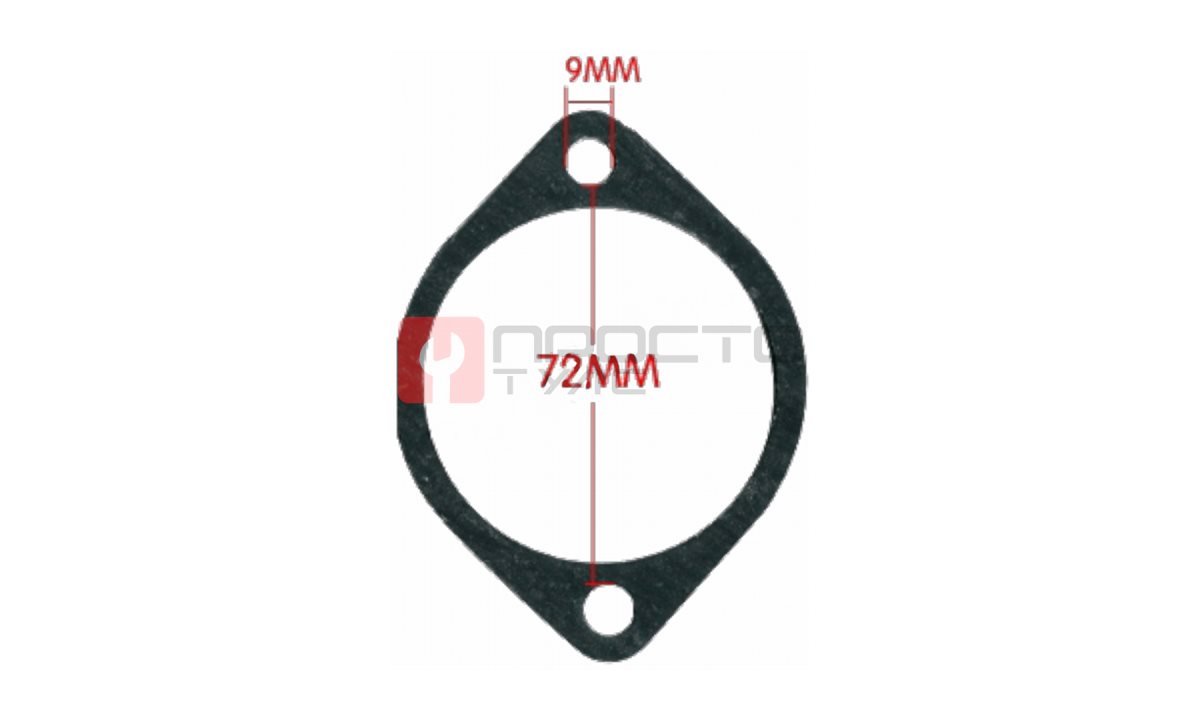

Особенность этой прокладки — две монтажные зоны с отверстиями диаметром 9 мм, расположенными строго по осям на расстоянии 72 мм друг от друга. Такая форма позволяет использовать прокладку в компрессорах, где конструктивно предусмотрено симметричное крепление на двух болтах, проходящих через вытянутые треугольные ушки по краям.

Конструктивные характеристики прокладки компрессора Тип 3:
– материал: многослойный маслостойкий уплотнительный картон или композит;
– форма: симметричная, с двумя монтажными ушками;
– диаметр монтажных отверстий: 9 мм;
– расстояние между центрами отверстий: 72 мм;
– внутренняя часть: округлая, для герметичного обхвата цилиндрического канала.

Данная прокладка используется в различных компрессорных системах — как в поршневых масляных компрессорах, так и в моделях, где необходима прочная, но эластичная изоляция соединения. Прокладка обеспечивает не только герметичность, но и предотвращает смещение сопрягаемых деталей, стабилизируя работу оборудования при вибрациях и изменении давления.

Преимущества применения прокладки типа 3:
– точное позиционирование по центрам отверстий без перекосов;
– исключение утечек масла, воздуха и давления;
– устойчивость к компрессорным температурам, вибрациям и рабочим жидкостям;
– упрощённая установка без необходимости применения герметика (если не предусмотрено инструкцией);
– сохранение герметичности даже при многократных циклах нагрева и охлаждения.

Рекомендации по установке:
– перед монтажом тщательно очистить и обезжирить прилегающие поверхности,
– не допускать перегибов или повреждения прокладки в зоне отверстий,
– затягивать крепёжные болты поэтапно, с равномерным усилием,
– при необходимости использовать заводской герметик только по внешнему краю.

Условия хранения:
– температура: от +5 до +35 °C,
– влажность — не более 60%,
– избегать механических нагрузок, перегибов, прямого солнечного света и воздействия агрессивных жидкостей.

Применение оригинальной прокладки компрессора типа 3 позволяет сохранить надёжность, герметичность и устойчивость узлов компрессорной системы, особенно в условиях длительной непрерывной эксплуатации. Это незаменимый элемент при профилактическом ремонте или полной переборке компрессора, гарантирующий отсутствие протечек и стабильность давления внутри корпуса.
