Кордированная прокладка цилиндра Ф 65 нижняя

Кордированная прокладка цилиндра компрессора диаметром 65 мм (нижняя) предназначена для герметизации соединения между корпусом цилиндра и основанием компрессора. Она выполняет критически важную функцию — обеспечивает герметичность в зоне посадки цилиндра, препятствует выходу воздуха и проникновению масла или внешних загрязняющих веществ внутрь компрессорной камеры. Изделие входит в состав нижнего уплотнительного узла и рассчитано на длительную эксплуатацию при воздействии давления, температуры и вибраций.

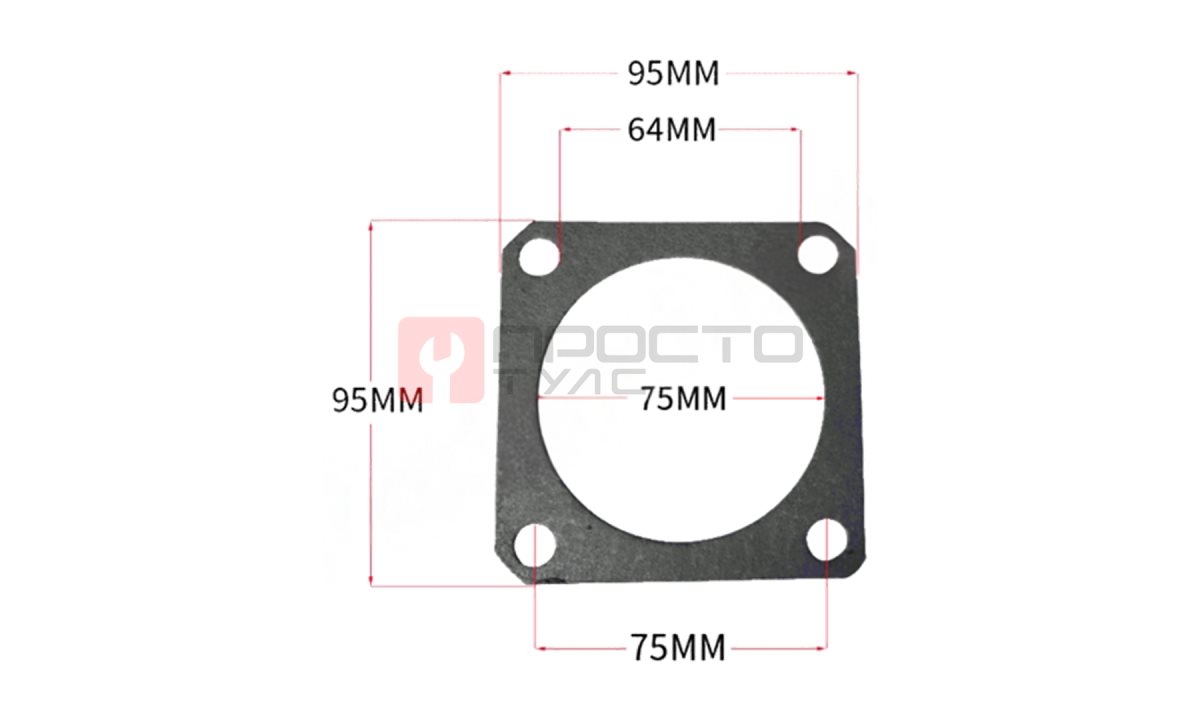

Размеры прокладки:
– внешние габариты — 95×95 мм,
– расстояние между крепежными отверстиями по осям — 75 мм,
– диаметр центрального отверстия — 75 мм,
– межцентровое расстояние между внутренними крепежными отверстиями — 64 мм.

Прокладка выполнена в виде квадратной плоской пластины с круглым центральным отверстием и четырьмя крепежными отверстиями по углам. Точная геометрия обеспечивает плотное прилегание и надежную фиксацию при сборке компрессора. Центральное отверстие рассчитано на установку цилиндров диаметром 65 мм, что обеспечивает совместимость с широким спектром моделей компрессоров данного типоразмера.

Материал изготовления — кордовое армированное волокно (комбинированный прокладочный материал на основе термостойких волокон и металлической или текстильной сетки). Такая структура обеспечивает отличную устойчивость к перепадам давления, нагреву, механическим нагрузкам и воздействию технических жидкостей. Прокладка сохраняет герметизирующие свойства даже при многократной температурной деформации и вибрации.

Технические характеристики:
– устойчивость к рабочей температуре до 250–300 °C;
– прочность на разрыв и устойчивость к выдавливанию;
– устойчивость к маслам, парам, конденсату и абразивным частицам;
– возможность длительной эксплуатации без потери герметичности.

Преимущества:
– надёжная герметизация цилиндра при нижней посадке;
– высокая механическая прочность;
– устойчивость к деформациям и вибрационным нагрузкам;
– универсальность и совместимость с компрессорами с диаметром гильзы 65 мм;
– простота монтажа без необходимости использования герметиков.

Область применения:
Прокладка используется в поршневых компрессорах с диаметром цилиндра 65 мм, устанавливаемых на промышленных, сервисных и гаражных установках. Актуальна для моделей с классической конструкцией блока, где цилиндр крепится через нижнюю прокладку к корпусу картера. Применяется как при первичной сборке, так и при техническом обслуживании и капитальном ремонте компрессоров.

Рекомендации по установке:
перед установкой прокладки необходимо тщательно очистить сопрягаемые поверхности от старых уплотнителей, остатков масла и нагара. Посадочное место должно быть ровным, без повреждений и соответствовать требованиям по шероховатости. Прокладка устанавливается строго по центру без перекосов. Рекомендуется равномерно затягивать болты по диагонали. Использование герметиков допускается только при наличии соответствующего допуска от производителя.

Кордированная прокладка цилиндра Ф 65 (нижняя) — это надёжное решение для герметизации нижнего соединения цилиндрового блока. Прочный материал, точная геометрия и устойчивость к агрессивной среде обеспечивают стабильную работу компрессора и минимизируют риск утечек в самых сложных условиях.
