6P50200 Прокладка карте-цилиндр F1/221 (входит в набор 9432090)

Прокладка 6P50200 представляет собой оригинальный уплотнительный элемент, предназначенный для установки между цилиндром и картером компрессора модели F1/221. Этот компонент входит в заводской ремкомплект под артикулом 9432090 и применяется при сборке, ремонте или техническом обслуживании компрессорной головки. Уплотнение выполняет функцию герметизации сопрягаемых поверхностей, предотвращая утечки воздуха, масла и загрязнений, а также снижая уровень вибрации между деталями корпуса.

Конструктивные особенности:

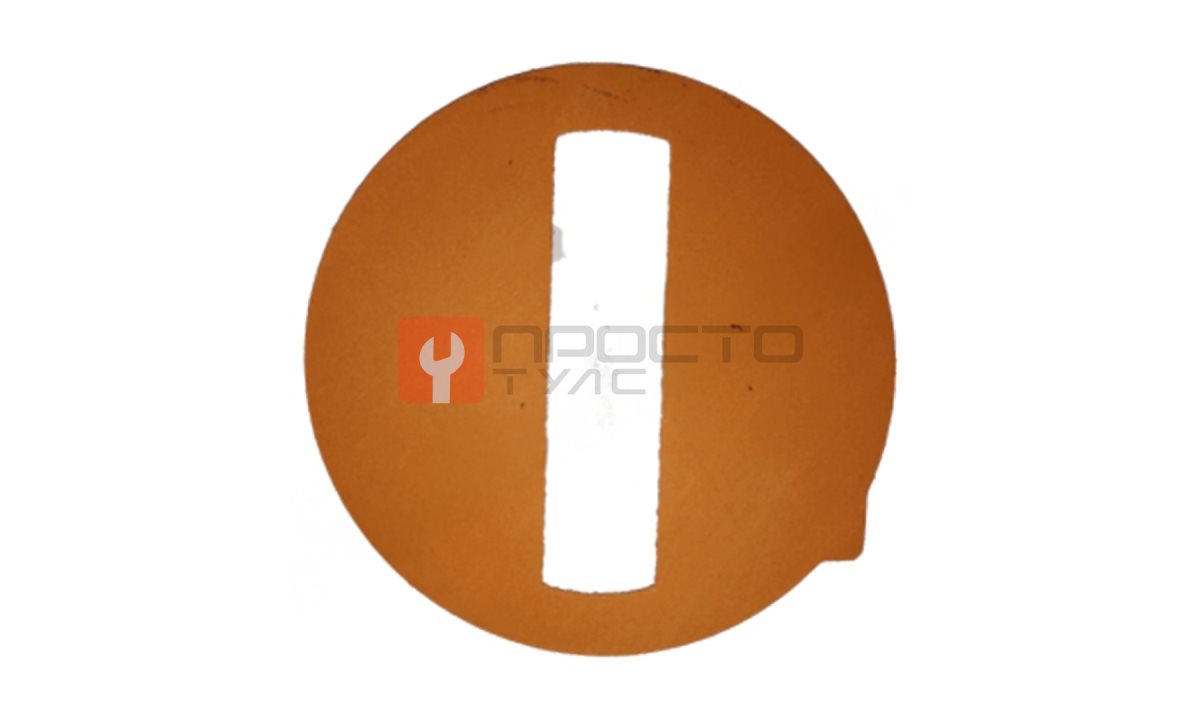

Прокладка выполнена в форме круглого листа с центральным продольным вырезом и небольшим наружным фиксирующим выступом, обеспечивающим правильное позиционирование во время установки.
– Материал: технический картон, термостойкий и маслоустойчивый;
– Цвет: коричневый (характерен для материалов на основе целлюлозного волокна с пропиткой);
– Геометрия обеспечивает полную совместимость с картером и цилиндром компрессора F1/221.

Центральный вырез необходим для обеспечения прохождения воздуха/масла или технологического соединения между картером и цилиндром. Выступ на внешней кромке исключает смещение прокладки при установке и помогает правильно ориентировать её по отношению к привалочным поверхностям.

Назначение и область применения:
Прокладка 6P50200 используется в компрессорах серии F1/221, применяемых в пневмосистемах, автомастерских, гаражном оборудовании и промышленном пневматическом оборудовании. Прокладка подходит для стандартных одно- и двухцилиндровых головок и рассчитана на работу в условиях повышенного давления и температуры.

Преимущества оригинальной прокладки 6P50200:
– точная геометрия по контуру и вырезу,
– устойчивость к компрессорным маслам, давлению и нагреву,
– стабильная толщина и плотность по всей площади,
– быстрая установка без дополнительной подгонки,
– полная совместимость с элементами набора 9432090.

Рекомендации по установке:
– тщательно очистить сопрягаемые поверхности от масла, нагара и остатков предыдущей прокладки;
– установить прокладку, ориентируясь на фиксирующий выступ;
– избегать перегибов и перекосов при установке;
– затягивать крепёж равномерно, в несколько этапов, по схеме "крест-накрест";
– герметик, как правило, не требуется — если только это не указано производителем в сервисной документации.

Условия хранения:
– температура хранения: +5…+35 °C,
– избегать влажности, прямого света и контакта с агрессивными средами,
– хранить в оригинальной упаковке набора или горизонтально, без перегибов.

Прокладка 6P50200 является важной частью герметичного соединения в компрессоре F1/221 и входит в состав оригинального ремкомплекта 9432090. Её использование при ремонте гарантирует восстановление заводских характеристик герметичности и надёжности соединения между цилиндром и картером, что критически важно для стабильной и долговечной работы компрессора.
