4081990000 (1124080199) Комплект прокладок AB 415-515

Комплект прокладок 4081990000 (альтернативный артикул 1124080199) предназначен для технического обслуживания и капитального ремонта компрессоров моделей AB 415 и AB 515. Набор включает в себя все необходимые элементы для полной герметизации клапанной группы и смежных соединений, обеспечивая надёжную работу оборудования, устойчивость к утечкам воздуха и масла, а также защиту внутренних узлов от загрязнений.

Комплектация

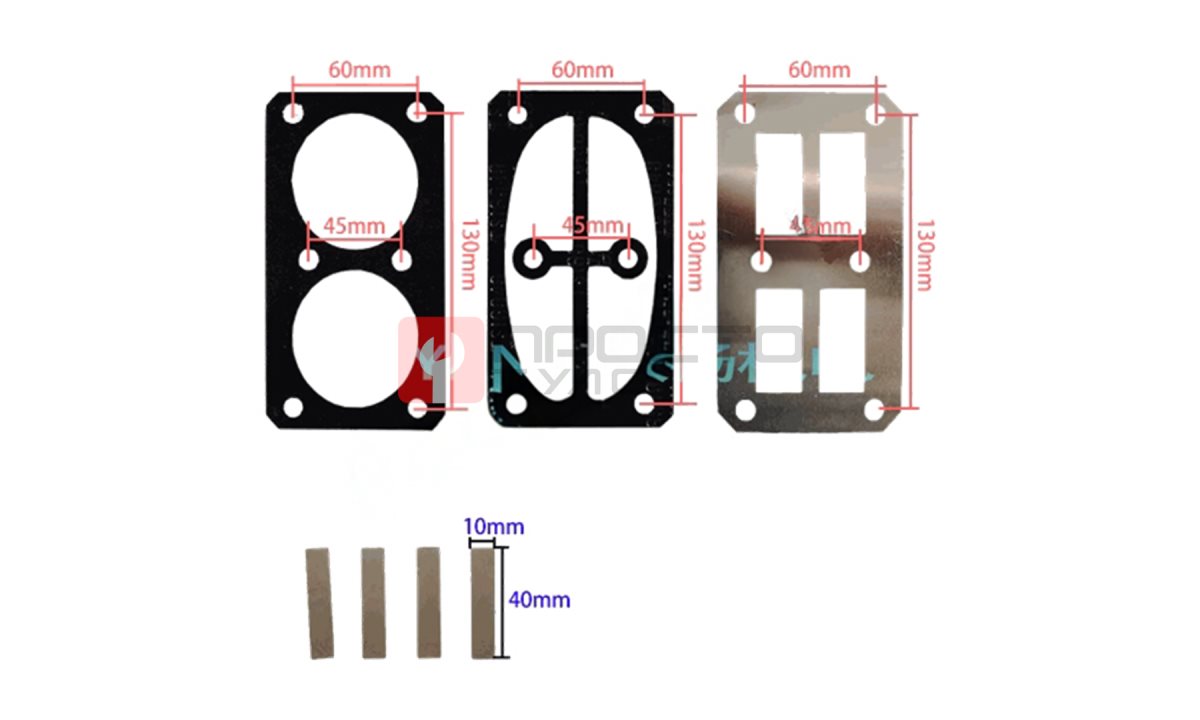

• Прокладка клапанной плиты с двумя круглыми вырезами (Ø45 мм).
• Промежуточная прокладка с направляющими и отверстиями под болты (130×60 мм).
• Металлическая пластина с четырьмя прямоугольными окнами (под лепестки клапанов).
• Комплект графитовых клапанных лепестков (4 шт.) размерами 40×10 мм.

Основные размеры

• Длина всех прокладок: 130 мм.
• Ширина: 60 мм.
• Расстояние между центрами крепёжных отверстий по ширине: 45 мм.
• Отверстия круглой прокладки: Ø45 мм.
• К клапанные лепестки: 40×10 мм.

Материалы

Прокладки изготовлены из термостойкого и маслоустойчивого волокнистого материала.

Металлическая пластина выполнена из высококачественной нержавеющей стали.

К клапанные лепестки - из графитонаполнённого композита, устойчивого к изгибу и термическим нагрузкам.

Назначение комплекта

Данный набор предназначен для полной замены прокладок в клапанном блоке компрессоров AB 415 и AB 515. Он охватывает все зоны, подверженные разгерметизации: между головкой, плитой, корпусом клапанов и направляющей.

Комплект используется при:

• Плановом обслуживании.
• Устранении утечек.
• Капитальном ремонте или восстановлении рабочих характеристик компрессора.

Преимущества комплекта 4081990000

• Точное соответствие оригинальной геометрии клапанной группы.
• Высокая степень герметизации рабочих поверхностей.
• Устойчивость к рабочим температурам до 150 °C.
• Снижение потерь давления и шума в процессе эксплуатации.
• Комплектность: все элементы доступны в одном наборе.

Рекомендации по установке

• Перед заменой необходимо полностью демонтировать старые прокладки, очистить посадочные поверхности от нагара и остатков масла.
• Не использовать старые лепестки или прокладки повторно - это ведёт к утечкам и поломкам клапанов.
• Металлическую пластину установить строго в соответствии с направлением потока воздуха.
• Прокладки укладываются строго по ориентирам, без изгибов и перекосов.
• Затяжку болтов производить равномерно, поэтапно, крест-накрест.

Условия хранения

• Хранить в сухом помещении при температуре от +5 до +35 °C.
• Избегать перегибов, прямого солнечного света и контакта с агрессивными веществами.
• Для лепестков клапанов использовать герметичную упаковку.

Комплект прокладок 4081990000 (1124080199) - это оптимальное решение для качественного восстановления клапанного блока компрессоров AB 415 и AB 515. Его применение позволяет обеспечить герметичную сборку, высокую производительность и надёжную работу компрессора в течение длительного срока.

Завод-изготовитель может вносить улучшения в модель без отражения этих правок в документации. Внешний вид и технические данные товара, поставляемого в реальности, могут не полностью соответствовать изображениям и тексту на сайте.
