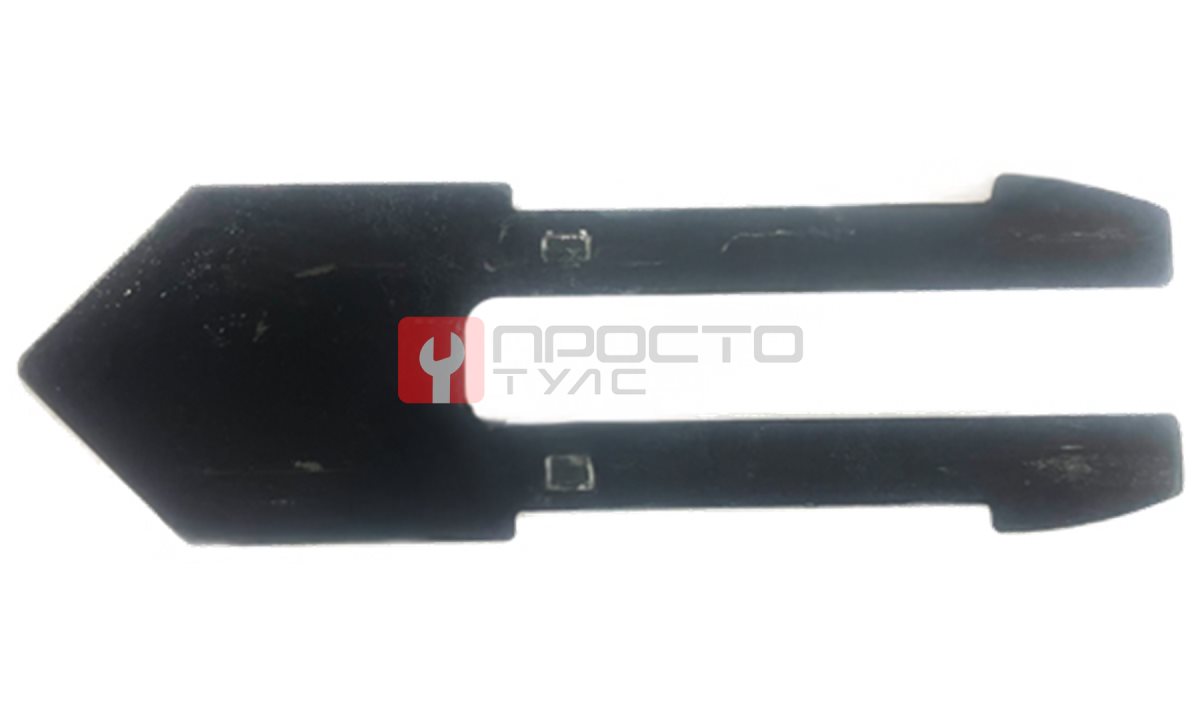

Пластина ползуна зажимной губки 230 мм Hofmann

Пластина ползуна зажимной губки - это ключевой элемент конструкции поворотного стола шиномонтажного станка, обеспечивающий точное перемещение зажимного кулачка по направляющей. Представленная модель длиной 230 мм применяется в оборудовании марки Hofmann и совместима с широким рядом шиномонтажных стендов этого производителя. Изделие выполнено из закалённой стали и рассчитано на интенсивную эксплуатацию в условиях постоянных нагрузок.

Пластина устанавливается в каретку зажимного кулачка и обеспечивает его перемещение при раскрытии и сжатии механизма фиксации колеса. За счёт высокой точности изготовления, изделие гарантирует равномерный зажим обода без перекоса, что особенно важно при работе с легкосплавными дисками.

Характеристики

• Общая длина: 230 мм
• Рабочая длина (по краю отверстий): 236 мм
• Ширина рабочей части: 25 мм
• Толщина: 8 мм (по стандарту Hofmann)
• Ширина боковых выемок под направляющую: 39 мм и 64 мм
• Центральный паз под фиксирующую скобу: 94 мм
• Высота от базовой линии до ребра крепления: 71 мм
• Материал: закалённая инструментальная сталь с антикоррозионной обработкой

Применение

• Шиномонтажные станки Hofmann и оборудования со схожей системой направляющих.
• Совместимость с зажимными кулачками оригинального и совместимого исполнения.
• Подходит для станков с боковой и центральной системой привода кулачков.

Назначение и функции

• Удержание и направляющее перемещение зажимной губки по траектории.
• Компенсация осевого смещения кулачка при его выдвижении.
• Равномерная нагрузка на зубчатый механизм или тягловую передачу.
• Предотвращение заклинивания зажимного узла в процессе вращения стола.

Преимущества

• Полное соответствие оригинальным чертежам Hofmann.
• Износостойкость даже при высокой нагрузке и загрязнении рабочей зоны.
• Отсутствие деформаций при многократном нагружении.
• Точная посадка в корпус кулачка - не требует доработки.
• Устойчивость к воздействию пыли, воды, смазки и перепадов температуры.

Рекомендации по установке

• Производить монтаж при выключенном и зафиксированном поворотном столе.
• Перед установкой очистить направляющие от грязи и старой смазки.
• Использовать оригинальные крепёжные элементы или их качественные аналоги.
• После установки убедиться в свободном движении кулачка по пластине без люфтов и закусываний.

Условия хранения

Пластину рекомендуется хранить в герметичной упаковке при температуре от +5 до +35°C. Избегать влажности, агрессивных химических сред и ударных нагрузок. Для длительного хранения допустима консервация поверхности техническим маслом или антикоррозионной смазкой.
