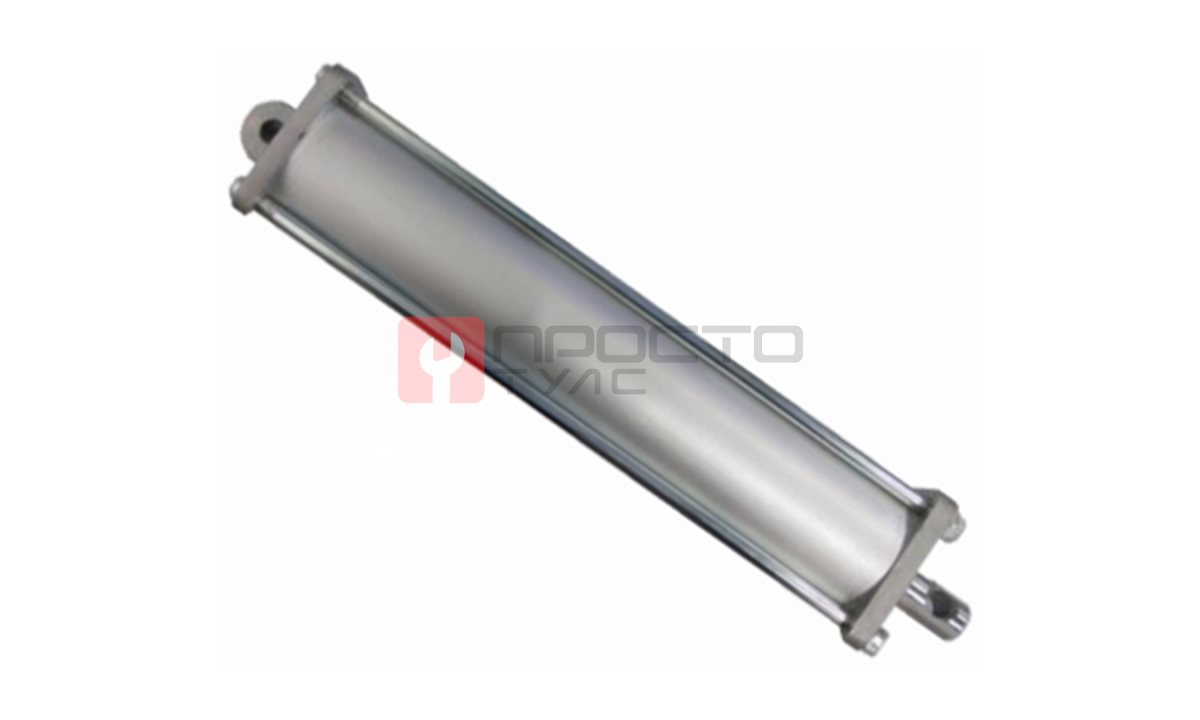

Цилиндр в сборе TCL 002 70х380

Подстольный цилиндр шиномонтажного станка представляет собой важный элемент пневматической системы, обеспечивающий движение исполнительных узлов, таких как лапа для отрыва борта, механизм фиксации диска или вращающийся стол. Этот цилиндр работает под воздействием сжатого воздуха и предназначен для преобразования пневматической энергии в поступательное усилие. Он устанавливается в нижней части корпуса станка и эксплуатируется в условиях постоянных нагрузок, вибраций и перепадов давления.

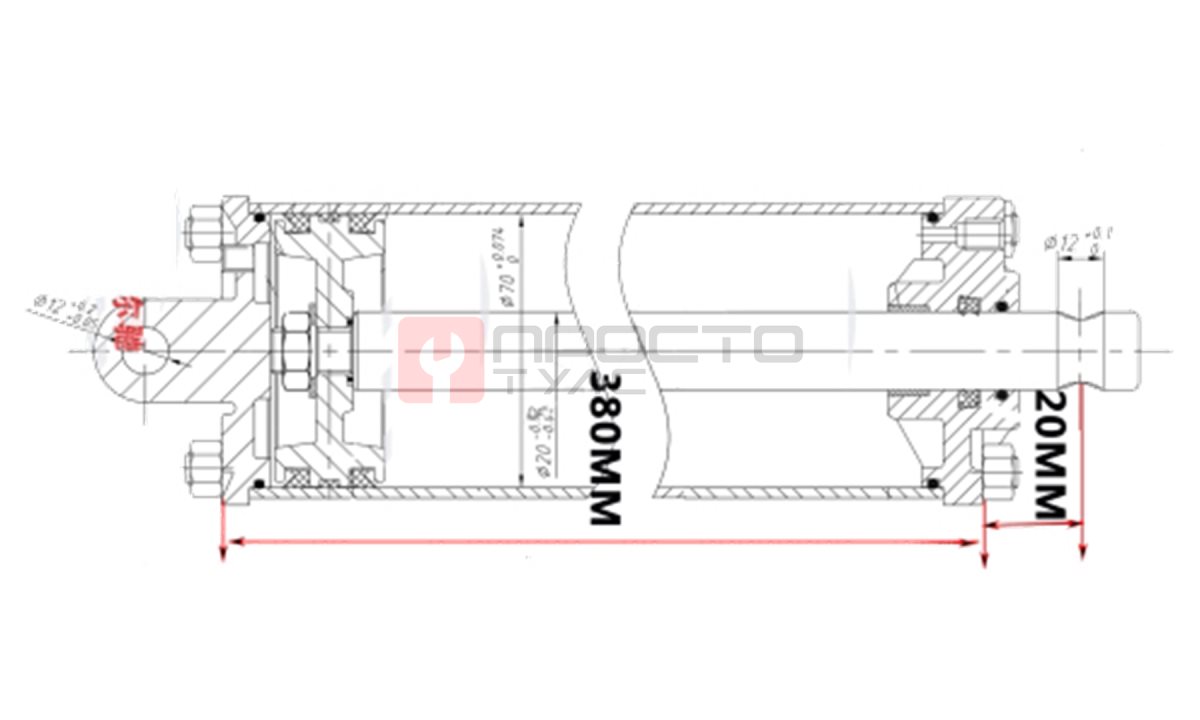

Габаритные размеры цилиндра:
- общая длина в сборе - 200 мм,
- ход штока - 100 мм,
- диаметр поршня и типоразмер корпуса определяются в зависимости от модели оборудования (на чертеже обозначены схематично).

Конструкция подстольного цилиндра включает: - стальной или алюминиевый корпус с антикоррозийной защитой;
- поршень с направляющей втулкой;
- уплотнительные элементы (манжеты штока и поршня);

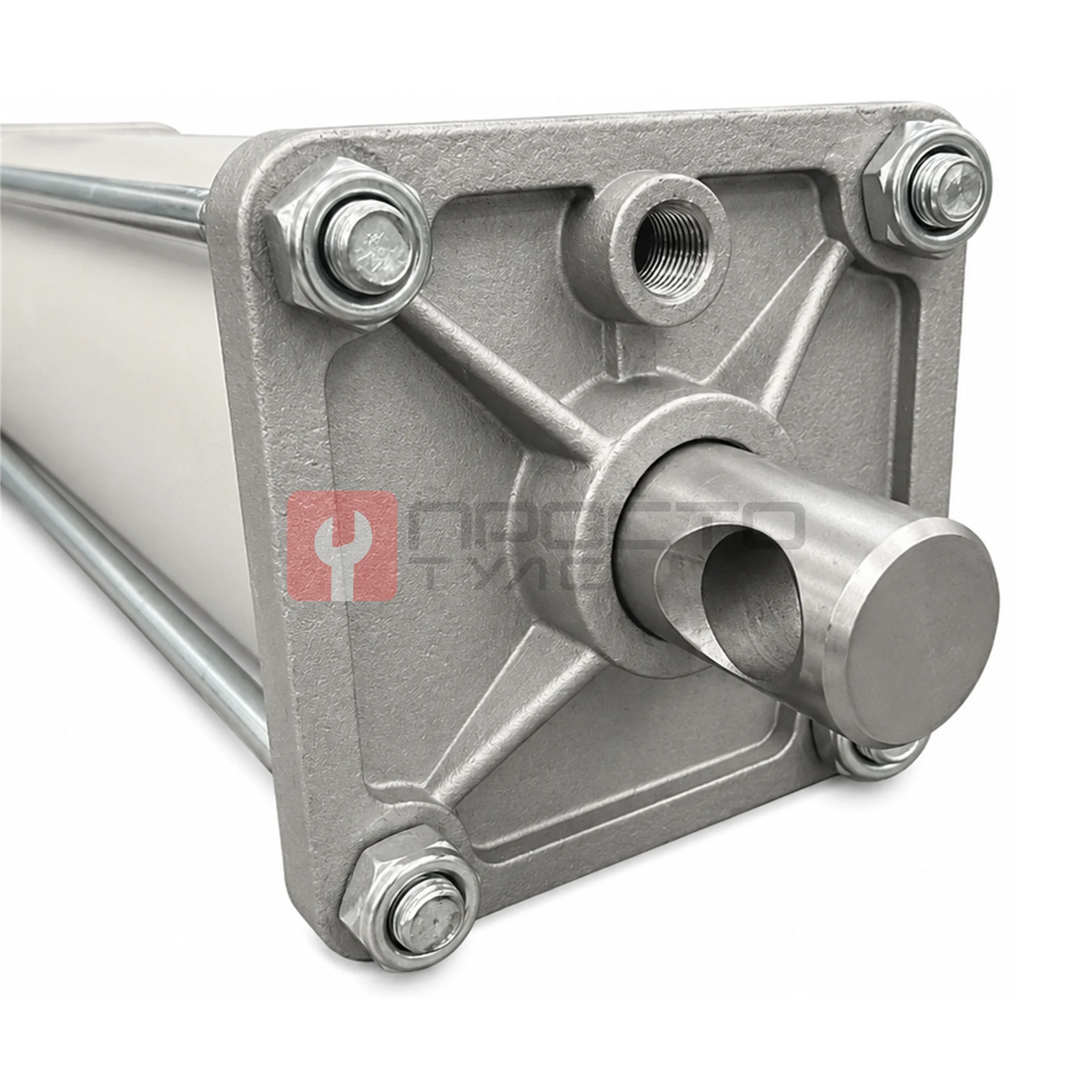

- шток с заводской обработкой и резьбовым креплением;

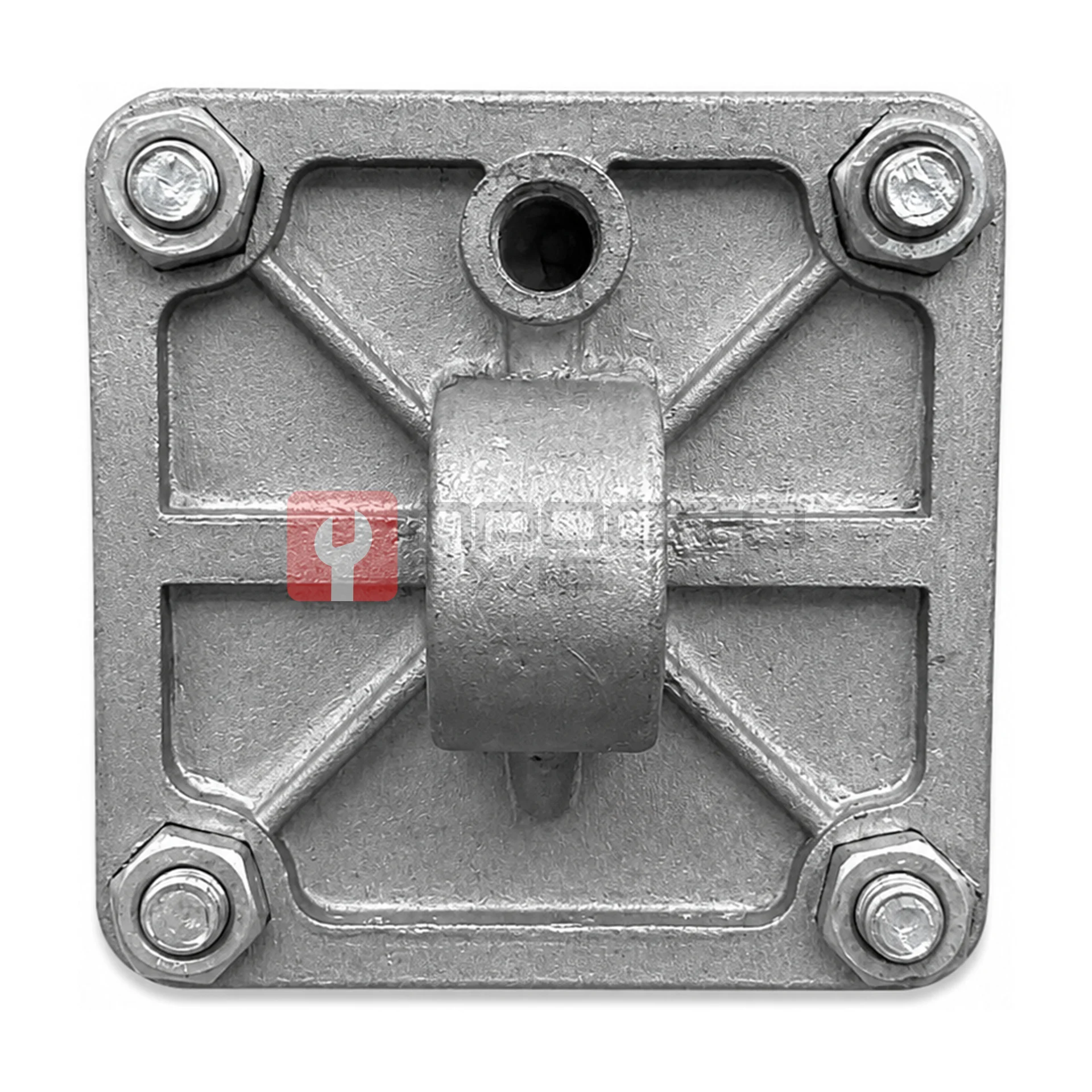

- торцевые крышки с пневматическими патрубками и каналами подачи воздуха.

Изделие полностью герметично и поставляется в собранном виде, готовым к установке. Благодаря высокоточному изготовлению всех деталей цилиндр обеспечивает стабильную работу без утечек воздуха и равномерное движение исполнительного механизма при каждом нажатии на педаль.

Рабочие параметры:
- рабочее давление: до 8 бар;
- температура эксплуатации: от -20 до +80 °C;
- среда: сжатый воздух, очищенный и смазанный.

Преимущества конструкции:
- компактные размеры для установки внутри станины станка;
- высокая точность перемещения поршня и возврат в исходное положение без заеданий;
- устойчивость к загрязнениям и температурным воздействиям;
- простая интеграция в существующую пневмосистему;
- ремонтопригодность - доступна замена уплотнителей.

Область применения:
Подстольный цилиндр используется в полуавтоматических и автоматических шиномонтажных станках для выполнения операций по отрыву борта, фиксации или вращению. Он применяется на оборудовании таких марок, как AE&T, Trommelberg, Bright, Sivik, Nordberg и аналогичных по конструкции моделей. Благодаря универсальному исполнению цилиндр подходит для большинства станков с аналогичной конфигурацией пневмосистемы.

Рекомендации по установке:
Перед установкой необходимо полностью отключить питание и сбросить давление в системе. Посадочное место цилиндра очищается от пыли и остатков старого герметика. Подключение осуществляется в соответствии со схемой конкретной модели станка, при этом важно использовать качественные соединительные фитинги и проверять герметичность после монтажа. Рекомендуется использовать фильтр-регулятор-смазку для продления срока службы уплотнителей.

Подстольный цилиндр шиномонтажного станка - это надёжный и компактный приводной элемент, обеспечивающий корректную работу важнейших функций оборудования. Своевременная замена или установка нового блока позволяет восстановить работоспособность станка и исключить неполадки, связанные с недостаточным усилием, проскальзыванием или некорректной работой педального управления.

Диаметр поршня 70 мм
