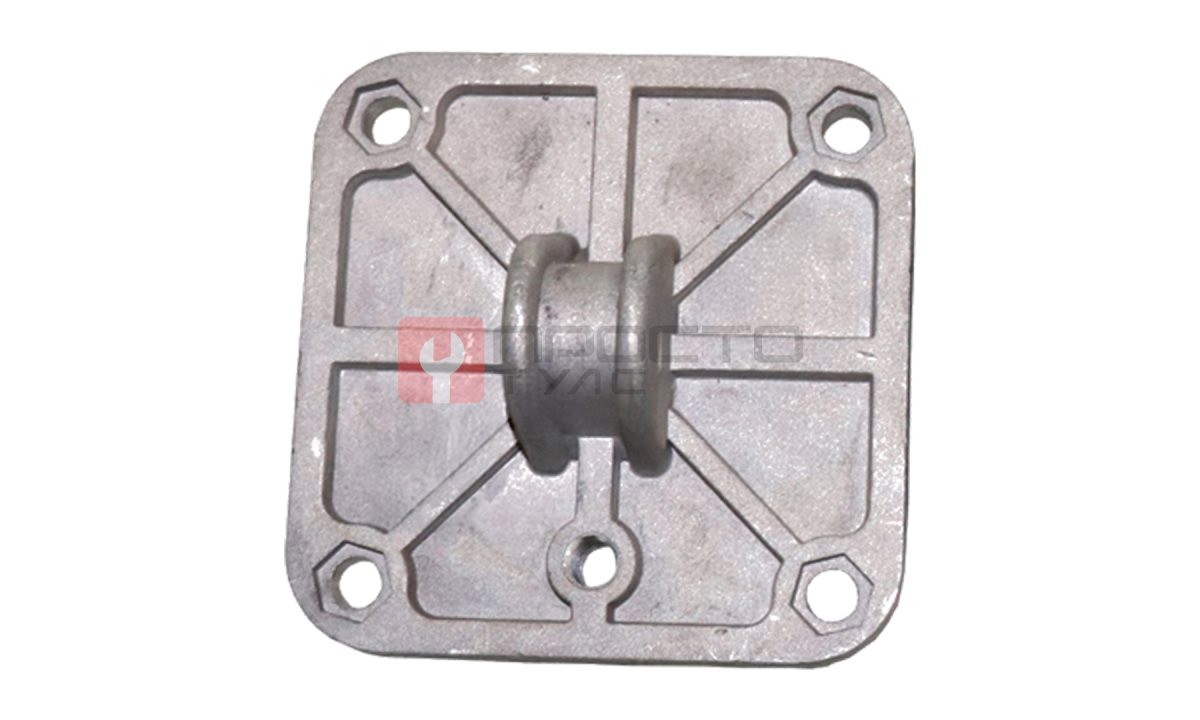

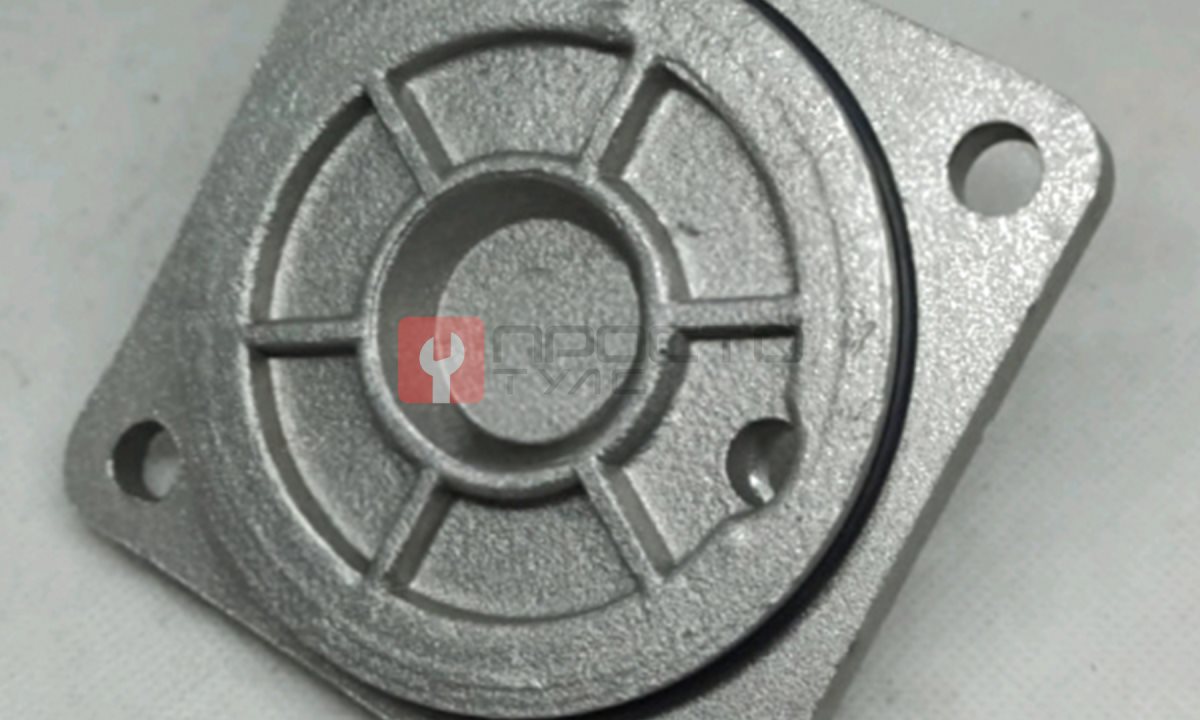

Фланец (крышка) подстольного цилиндра 80 мм (90*90 мм)

Фланец (крышка) подстольного цилиндра 80 мм для шиномонтажного станка - прочный узел для фиксации и направляющего удержания поршня. Фланец, или крышка подстольного пневмоцилиндра диаметром 80 мм с базовыми габаритами 90×90 мм, используется в конструкции шиномонтажных станков. Он выполняет несколько функций: обеспечивает герметичное закрытие корпуса, удерживает направляющий палец (или шток) в центральном положении и служит местом крепления к станине или раме оборудования.

Характеристики

• Назначение: фланец (крышка) подстольного цилиндра
• Применение: нижняя или верхняя часть корпуса цилиндра
• Наружные размеры: 90 × 90 мм
• Посадка под диаметр цилиндра: 80 мм
• Количество крепёжных отверстий: 5 (4 по углам + 1 центральное)
• Центральная проушина: с технологическим отверстием под палец или шток
• Материал: литой сплав алюминия / силумина / цинк-алюминий
• Поверхность: пескоструйная или необработанная
• Совместимость: пневмоцилиндры диаметром 80 мм на большинстве моделей шиномонтажных станков

Фланец выполняет роль несущего элемента, обеспечивая устойчивость конструкции подстольного цилиндра и направляя осевое движение поршня или тяги. Благодаря рёбрам жёсткости на внешней поверхности он выдерживает как осевую нагрузку от давления воздуха, так и поперечные силы, возникающие при движении платформы станка.

Преимущества

• Высокая прочность при минимальном весе
• Точная посадка и стабильное центрирование цилиндра
• Простой монтаж без дополнительной обработки
• Устойчивость к коррозии и износу
• Оптимальные геометрические размеры - подходит под большинство китайских и европейских моделей
• Возможность повторного использования при обслуживании или замене других узлов

Наличие проушины или кронштейна в центральной части позволяет закрепить подвижный элемент - палец, ось или соединительную тягу. Это обеспечивает чёткое движение по оси и исключает перекосы, которые могут привести к утечке воздуха, неравномерному износу или заклиниванию.

Область применения

• подстольных пневмоцилиндров шиномонтажных станков
• механизмов отрыва борта
• устройств подъёма или фиксации поворотной платформы
• модифицированных или универсальных пневматических приводов с корпусом Ø80 мм

Подходит для оборудования марок: Bright, Launch, Trommelberg, Sice, Unite, Nordberg, а также универсальных китайских моделей.

Рекомендации по установке и обслуживанию

• Убедитесь в соответствии диаметра цилиндра и монтажных отверстий.
• Перед установкой проверьте чистоту уплотнительных поверхностей и наличие резиновых колец.
• Надёжно зафиксируйте фланец с помощью стандартных болтов в пяти точках.
• Установите палец или направляющую в центральное отверстие, если оно используется в конструкции.
• После сборки проверьте герметичность соединения и плавность хода подвижной части.
• Регулярно очищайте от пыли и грязи при плановом обслуживании станка.

Фланец является не просто крышкой, а важным элементом всей конструкции пневмоцилиндра, от которого зависит точность и надёжность работы шиномонтажного оборудования. Его своевременная замена при износе или повреждении гарантирует сохранность системы и стабильность всех рабочих операций.
