Фланец (крышка) подстольного цилиндра 70 мм (78*78 мм)

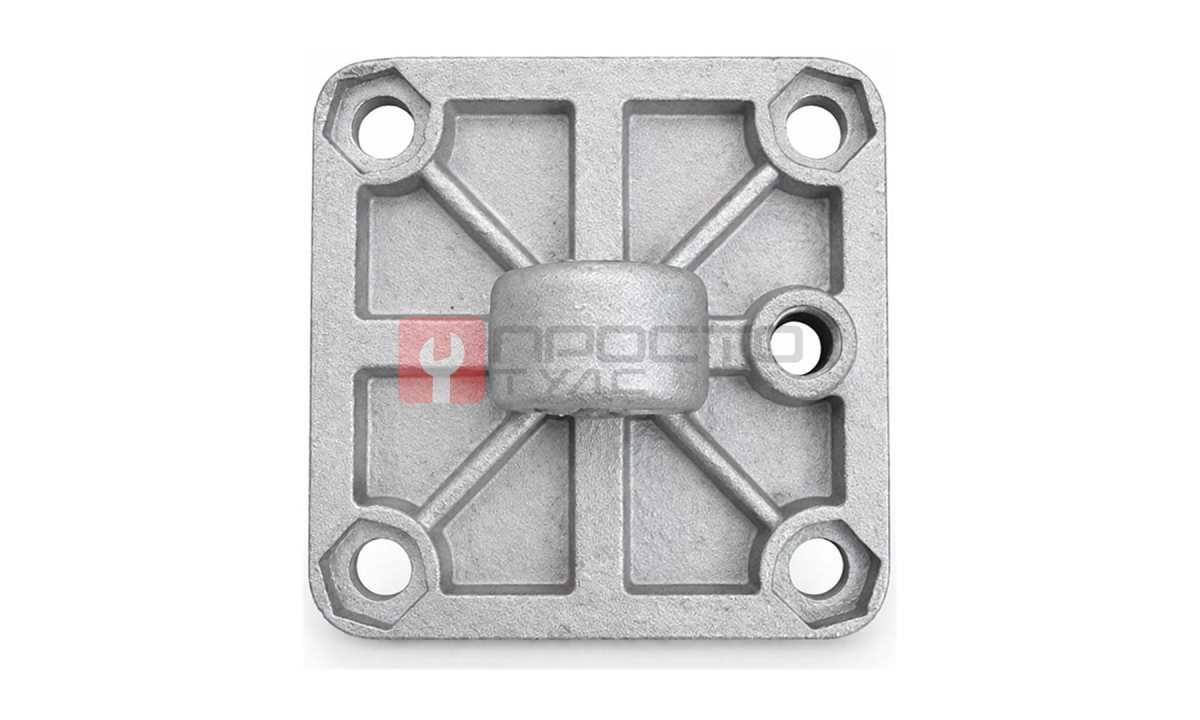

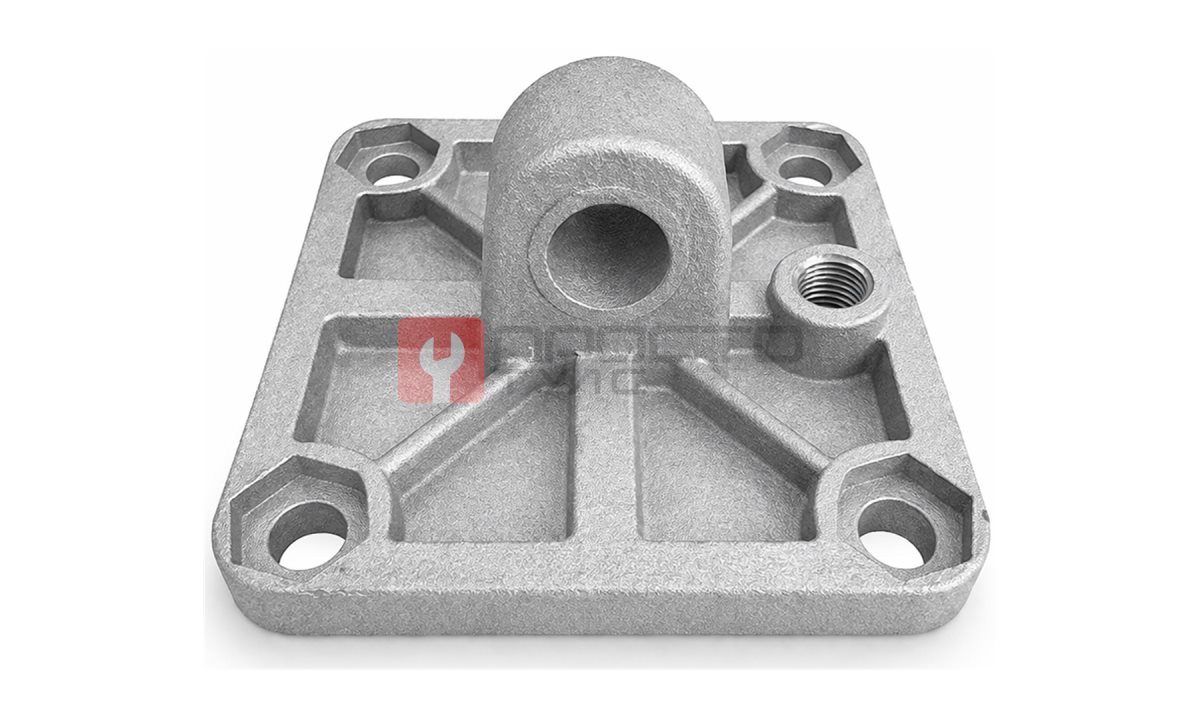

Фланец (крышка) подстольного цилиндра 70 мм для шиномонтажного станка - прочный узел для фиксации и направляющего удержания поршня Фланец, или крышка подстольного пневмоцилиндра диаметром 70 мм с базовыми габаритами 78×78 мм, используется в конструкции шиномонтажных станков в качестве элемента, закрывающего цилиндрическую часть корпуса снизу или сверху. Он выполняет сразу несколько функций: обеспечивает герметичное закрытие корпуса, удерживает направляющий палец (или шток) в центральном положении и служит местом крепления к станине или раме оборудования. Деталь изготовлена методом литья под давлением из прочного алюминиевого или цинкового сплава, что гарантирует высокую прочность и устойчивость к деформации при постоянной вибрационной и ударной нагрузке. В центре предусмотрено технологическое отверстие для установки оси, втулки или пальца, а по краям - четыре или пять крепёжных отверстий для жёсткой фиксации к основанию пневмоцилиндра.

Совместимость

Фланец выполняет роль несущего элемента, обеспечивая устойчивость конструкции подстольного цилиндра и направляя осевое движение поршня или тяги. Благодаря рёбрам жёсткости на внешней поверхности он выдерживает как осевую нагрузку от давления воздуха, так и поперечные силы, возникающие при движении платформы станка.

Преимущества

• Высокая прочность при минимальном весе
• Точная посадка и стабильное центрирование цилиндра
• Простой монтаж без дополнительной обработки
• Устойчивость к коррозии и износу
• Оптимальные геометрические размеры - подходит под большинство китайских и европейских моделей
• Возможность повторного использования при обслуживании или замене других узлов

Область применения

Фланец используется в составе: подстольных пневмоцилиндров шиномонтажных станков, механизмов отрыва борта, устройств подъёма или фиксации поворотной платформы, модифицированных или универсальных пневматических приводов. Подходит для оборудования марок: Bright, Launch, Trommelberg, Sice, Unite, Nordberg, а также универсальных китайских моделей.

Рекомендации по установке и обслуживанию

Убедитесь в соответствии диаметра цилиндра и монтажных отверстий. Перед установкой проверьте чистоту уплотнительных поверхностей и наличие резиновых колец. Надёжно зафиксируйте фланец с помощью стандартных болтов в пяти точках. Установите палец или направляющую в центральное отверстие, если оно используется в конструкции. После сборки проверьте герметичность соединения и плавность хода подвижной части. Регулярно очищайте от пыли и грязи при плановом обслуживании станка.

Фланец является не просто крышкой, а важным элементом всей конструкции пневмоцилиндра, от которого зависит точность и надёжность работы шиномонтажного оборудования. Его своевременная замена при износе или повреждении гарантирует сохранность системы и стабильность всех рабочих операций.
