Плата оптического датчика дистанции (вылета) для балансировочных станков СТОРМ

Назначение: Оригинальный электронный модуль (плата), предназначенный для считывания данных о перемещении дистанционной линейки балансировочного станка. Является ключевым элементом системы автоматического ввода параметров "вылета" колеса.

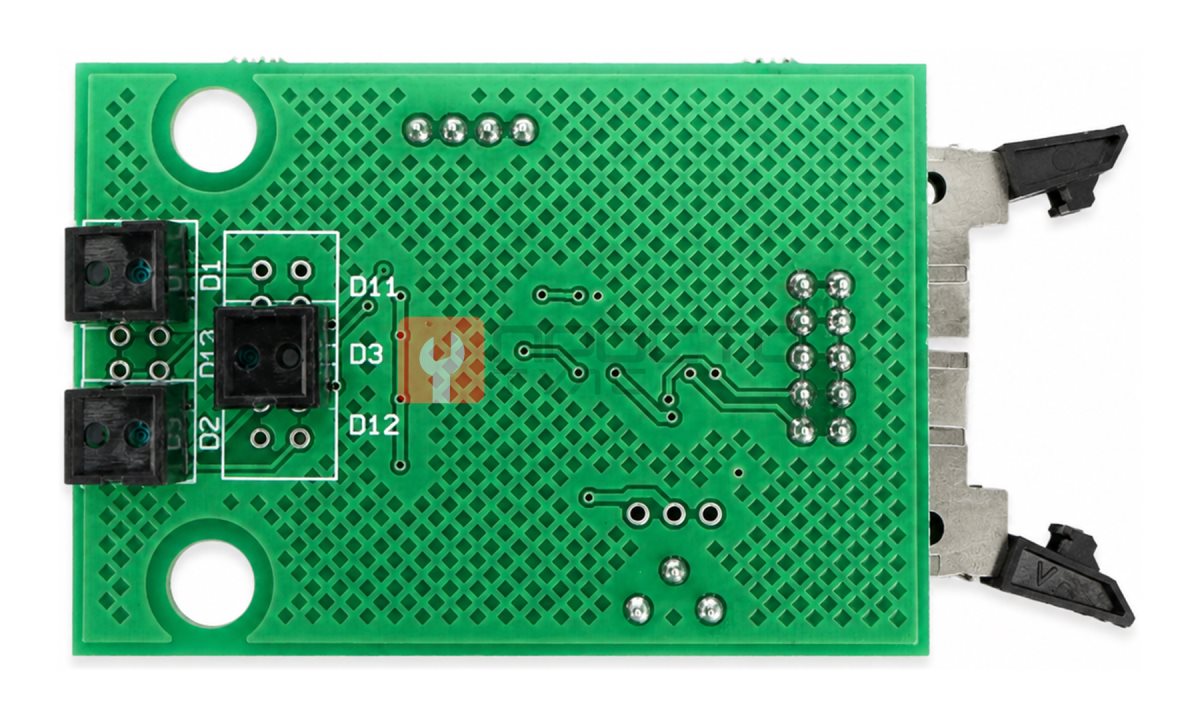

Принцип работы: Установленная на плате прецизионная оптопара (инфракрасный считыватель) фиксирует прохождение сегментов диска отсчетов при выдвижении линейки. Полученные импульсы передаются на центральный процессор для мгновенного и точного расчета дистанции до плоскости коррекции диска.
Ключевые преимущества:
Высокая точность позиционирования: Сдвоенная оптическая схема исключает пропуски импульсов при быстром перемещении линейки.

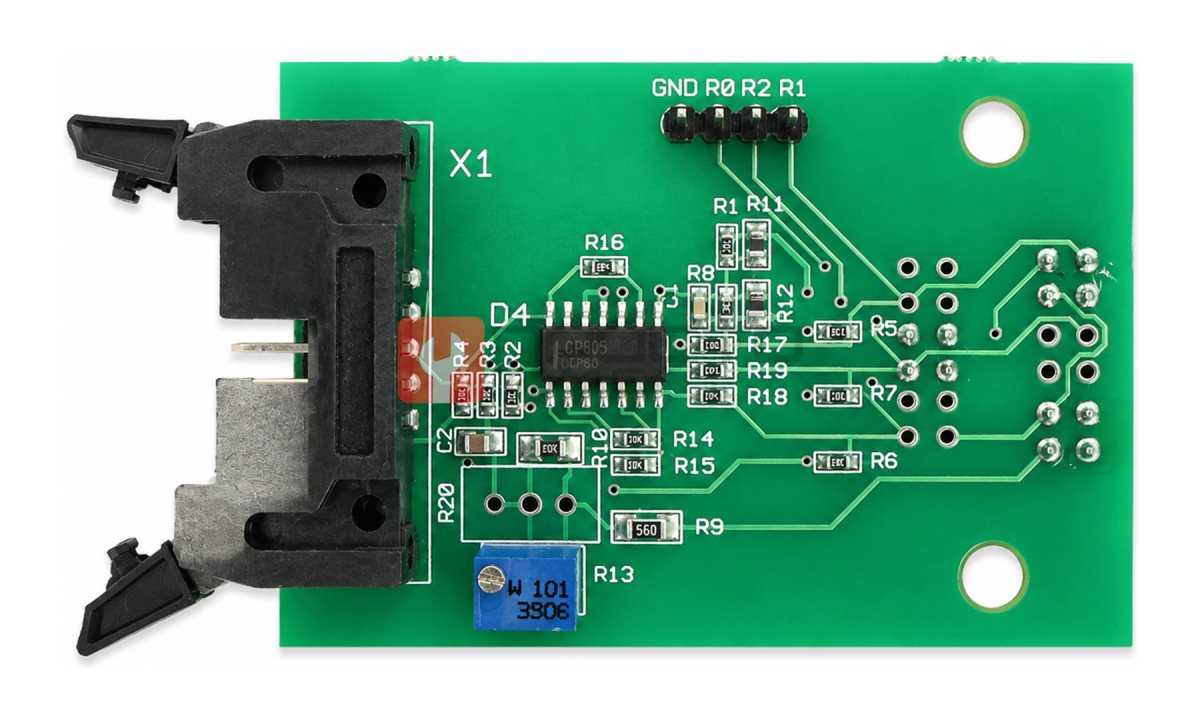

Возможность юстировки: Плата оснащена многооборотным подстроечным резистором для точной настройки чувствительности датчика под конкретные условия освещенности и состояние диска отсчетов.
Надежное соединение: Усиленный разъем типа X1 с фиксаторами обеспечивает стабильный контакт и защиту от самопроизвольного отсоединения шлейфа из-за вибраций вала.
Оригинальное качество СТОРМ: Полная совместимость с программным обеспечением станков гарантирует отсутствие ошибок калибровки ("Error 4" и аналогичных).
Совет: После установки новой платы может потребоваться её калибровка с помощью синего подстроечного резистора. Поворачивайте его до момента стабильного считывания цифр дистанции на табло станка при плавном движении рычага.
