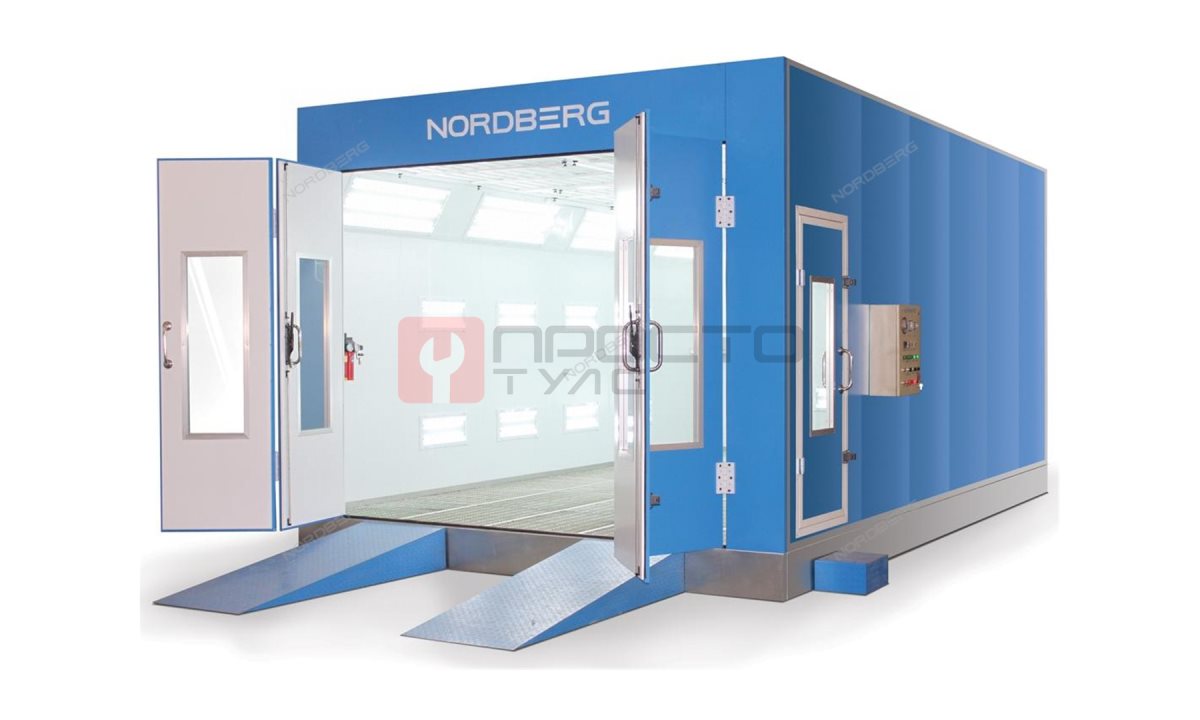

Покрасочная камера NORDBERG LUX

Окрасочно-сушильная камера (ОСК) NORDBERG LUX с горелкой предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.

Камера NORDBERG LUX работает в следующих режимах:

1. ПОКРАСКА

В камере поддерживается постоянная температура +20≈25 ⁰С в зависимости от применяемой краски.

2. СУШКА

В камере поддерживается постоянная температура +60≈80 ⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.

3. ПРОДУВКА

Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки.

ОСОБЕННОСТИ

Кабина состоит из сэндвич-панелей, изготовленных с дополнительным запасом прочности из толстого металла и наполненных минеральной ватой Rockwool. Толщина панелей составляет 50 мм. По торцам панели усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом.

Перфорированная панель из оцинкованной стали на блоке воздуховода и удаления воздуха.

Теплогенераторный блок, в котором находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер, изготовлен из профилированной оцинкованной стали. Панели блока: наружная часть - окрашенная сталь, внутренняя часть - оцинкованная сталь.

Металлическое основание состоит из 5 рядов усиленных крученых решеток, под которыми расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры.

ОСК имеет дополнительные опоры под 2 и 4 рядами решеток.

Боковые LED-светильники вмонтированы в панели и расположены вертикально.

Угловые LED-светильники расположены вдоль по всей длине камеры.

Светильники имеют пониженное энергопотребление и выполнены во взрывозащищенном исполнении.

Дверь оператора окрасочно-сушильной камеры укреплена изнутри.

Цилиндр размером 40х200 мм входит в комплект.

ОСК можно установить на пол или в приямок.

Радиальные электромоторы воздухозабора и удаления воздуха имеют минимальную шумность и вибрацию. Их потребление составляет 7,5 кВт, 20000 м³/час.

Для переключения режимов нагрев/сушка используется заслонка (шибер) с  пневматическим клапаном, который работает намного надежнее и быстрее, чем электрический привод. Для переключения режимов не требуется отключать моторы камеры. ОСК снабжена дополнительными фильтрами перед и после заслонки.

Установка NORDBERG LUX снабжена ручными воздухозаслонками для регулировки объема воздуха (в блоке воздухозабора) и внутреннего давления (в блоке удаления воздуха).

Вентиляторы камеры могут быть установлены сбоку, сзади и над камерой. Для крепления сверху необходима дополнительная усиливающая конструкция.

Пульт управления комплектуется японским температурным контроллером Shinko (с функцией сохранения параметров). В данных контроллерах можно запрограммировать сразу 2 режима работы. Настройки сохраняются в течение длительного времени, отсутствует необходимость программировать их еженедельно.

Режимы работ на пульте управления: окраска, окраска с подогревом, сушка. Кнопки на пульте: выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления.

Нагрев воздуха в покрасочной камере осуществляется итальянской дизельной горелкой Riello.

В комплекте с камерой поставляется полный комплект фильтров, необходимых для полноценной работы ОСК.

Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:

S7-1 Герметик белый (Glass Glue (white)) - 5 шт.

S7-2 Герметик полиуретановый (Glass Glue (polyurethane glue)) - 5 шт.

Воздуховодные коробы (количество зависит от размеров помещения)*

Бак для дизельного топлива - 1 шт.

Провода для подключения пульта управления к электрическому щитку (длина зависит от размеров помещения)

Въездные трапы (при установке камеры на пол) - 1 комплект

*Воздуховодные коробы в комплект не входят.
