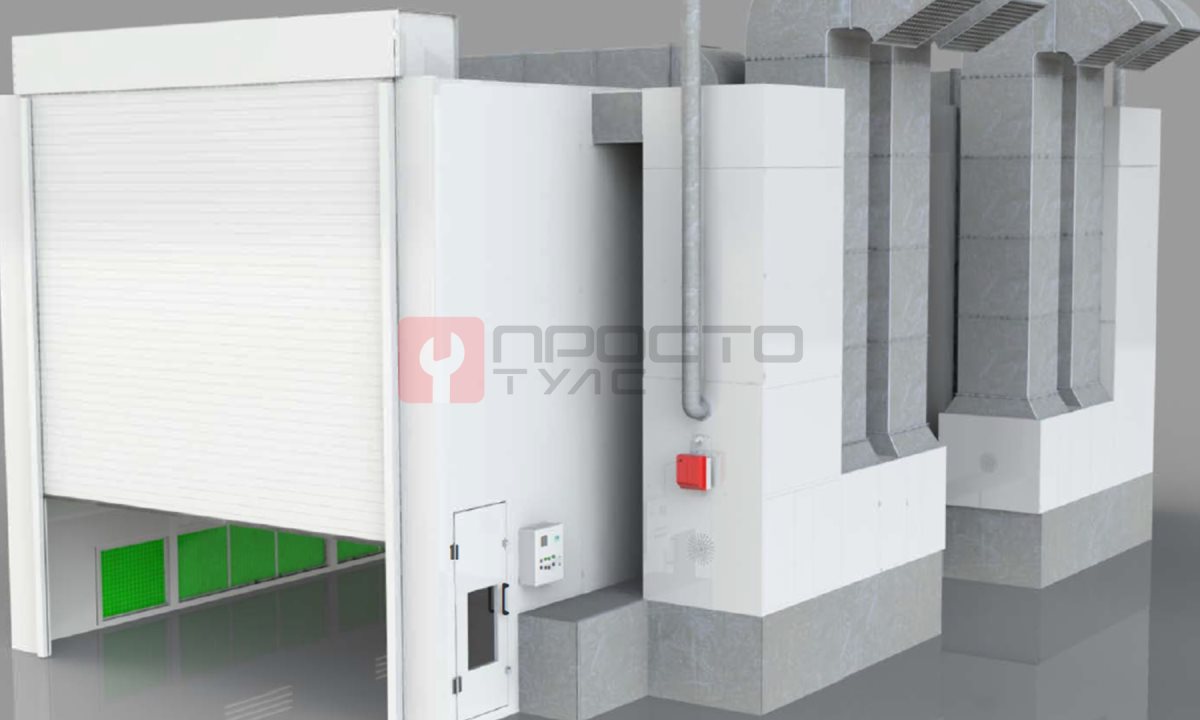

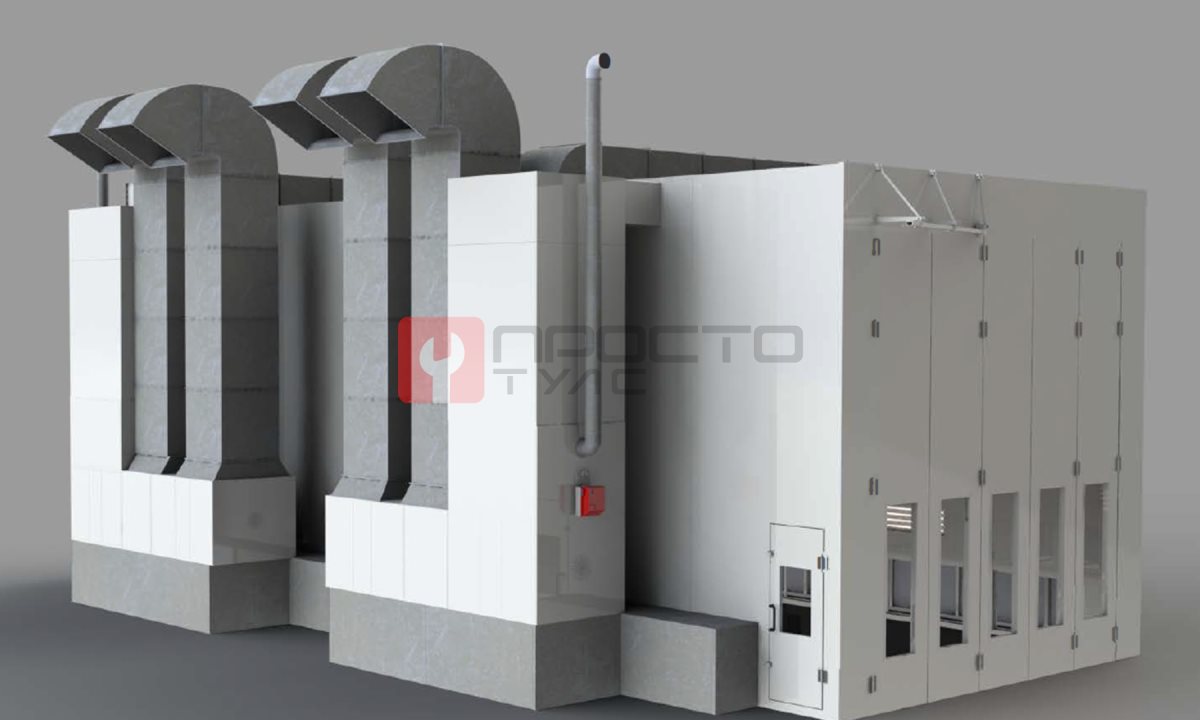

ATIS TRUCKER S Окрасочно-сушильная камера для грузовых автомобилей с боковой вытяжкой

Комбинированная окрасочно-сушильная камера.

Сборная каркасно-модульная конструкция из штампованных стальных "сэндвич-панелей".

Стеновые панели толщиной 75 мм окрашены белой антибликовой эмалью и изолированы негорючим утеплителем PE Полипеностирол. Изоляция и конструкция камеры обеспечивают минимальные потери тепла.

За стеновыми решетками установлен синтетический фильтр для фильтрации окрасочной пыли.

Фильтр из стекловолокна класса EU3, толщиной 75 мм, задерживающая способность до 4,6 кг/м2 окрасочной пыли, эффективность очистки до 96%.

Въездные ворота, сервисные двери.

Четырехстворчатые въездные ворота 4 000 х 4000 мм

Две сервисные двери в боковой стене камеры 800 х 2 000 мм с остеклением. Система открывания сервисных дверей "анти-паника".

Система потолочной фильтрации.

Система распределения приточного воздуха в потолочной секции камеры, регулировка потока воздуха.

Легкозаменяемый, многослойный фильтр тонкой очистки из полиэстера класса EU5, задерживающая способность до 448 г/м2, эффективность очистки до 98%.

Освещение камеры.

- 2 ряда по 10 светильников (всего 20) в потолочных панелях под углом 45о;

- 2 ряда по 8 светильников (всего 16) в боковых стеновых панелях камеры;

итого 36 светильников по 4 люминесцентных лампы дневного спектра, всего 144 лампы.

Общая мощность освещения 5 184 Вт. Электронный розжиг ламп. Освещенность - не менее 1 000 люкс. Степень защиты светильников - IP54.

Приточная вентиляция.

Два независимых приточных агрегата

-электромотор - 2 х 11 кВт = 22 кВт;

-вентиляторы - 2 х 36 000 м3/час = 72 000 м3/час;

-теплообменник - 2 х 300 000 ккал/час = 600 000 ккал/час, нержавеющая сталь;

-горелка дизельная - 2 х Riello RG5S, тепловая мощность 2 x 300 кВт;

-автоматический переход на 90% рециркуляцию горячего воздуха в фазе сушки с добавлением 10% свежего воздуха для исключения опасных концентраций летучих органических разбавителей.

-температура в режиме окраски 20°С

-температура в режиме сушки - 80оС.

-кассетные фильтры предварительной фильтрации воздуха из полиэстера класса EU3;

Вытяжная вентиляция.

Два независимых вытяжных агрегата

-электромотор - 2 х 11 кВт = 22 кВт;

-вентиляторы - 2 х 36 000 м3/час = 72 000 м3/час;

-регулируемые жалюзи - 940 х 940 мм. Все вентиляционные агрегаты оснащены виброгасителями. Максимальный уровень шума в режиме окраски - 74 дБ.

Воздухообмен, разница температур.

Общая площадь камеры 75 м2. Объем 338 м3. Скорость потока воздуха - 0,3-0,5 м/сек.

Частота полной замены воздуха в камере - 213 раз в час.

Камера поддерживает температуру +20оС в режиме окраски при внешней температуре минус 15оС.

Электрооборудование и управление.

Электро шкаф, 380 В, 50 Гц, степень защиты IP 44. Главный автомат защиты, аварийное отключение.

Микропроцессорная панель контроля и управления. Бесступенчатая регулировка и контроль температуры, таймер. Контроль и управление горелками. Автоматический переход в запрограммированные режимы работы.

Блокировка вентиляции с подачей сжатого воздуха. Сигнализация рабочих и аварийных режимов.

Полная кабельная обвязка, кабельные каналы.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Боковое расположение вытяжных воздуховодов по двум стенкам камеры. Камера устанавливается на ровный пол без фундаментных работ.

Дополнительные 4-х створчатые въездные ворота для камер туннельного типа 4 000 х 4 000 мм.

Роллетные въездные ворота с электроприводом 4 000 х 4 000 мм.

Газовая горелка - 2 х Riello RS5, тепловая мощность 2 x 300 кВт;

Расположение генераторной группы над камерой

Исполнение генераторной группы с рекуператорами

Подъемник для оператора. 3D Пневматический лифт - комплект 2 шт.

Стеновые панели толщиной 75 мм из оцинкованного, окрашенного в белый цвет стального листа, с негорючим утеплителем Rockwool из минеральной ваты.

Разделительная роллетная перегородка с электроприводом по центру камеры на всю внутреннюю ширину. Камера в длину разделена на 2 равные половины. Каждая половина камеры может функционировать независимо.

Автоматическая регулировка давления внутри кабины

Клапаны противопожарной безопасности на воздуховоды 2 компл.

Угольные фильтры на вытяжку 2 компл.
