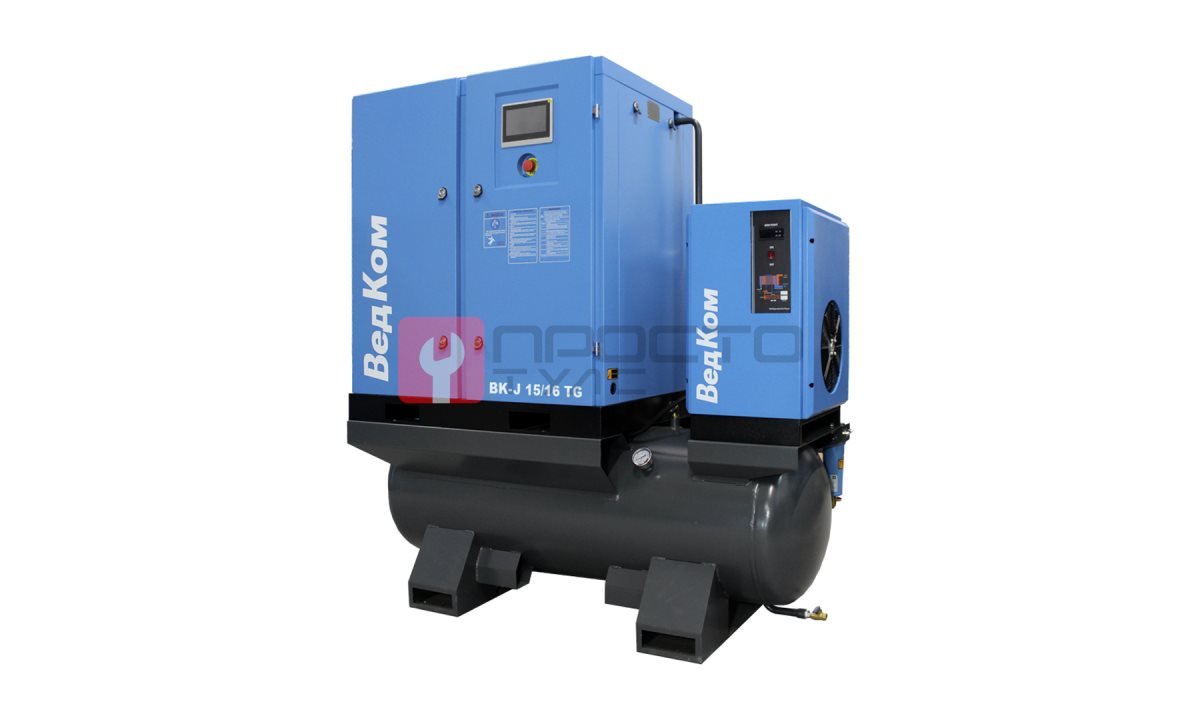

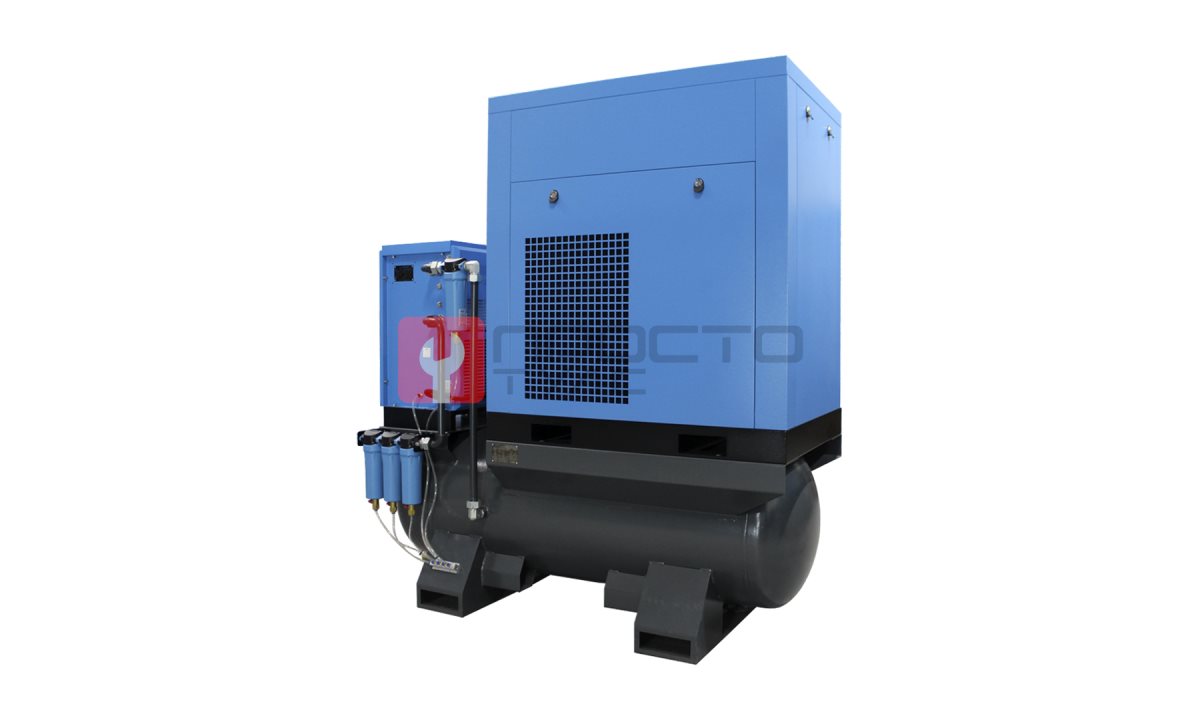

Винтовой компрессор ВК-J15/16 TG

Винтовой компрессор ВК-J15/16 TG (Арт. ВК-J15/16 TG)

**1. Технологическая операция** Для обеспечения сжатым воздухом пневмоинструмента, окрасочных постов, подъемников и другого оборудования на СТО с высоким потреблением требуется источник сжатого воздуха, способный поддерживать стабильное давление 1,5 МПа (15 бар) при производительности до 1,6 м³/мин. Это особенно актуально для участков кузовного ремонта, где используются пневмогайковерты с высоким крутящим моментом, пескоструйные аппараты и системы подачи краски. Компрессор должен обеспечивать непрерывную работу в цикле "нагрузка-пауза" без перегрева и с минимальным временем восстановления давления в ресивере. **2. Технические условия эксплуатации** Для установки ВК-J15/16 TG требуется подготовленное помещение с принудительной вентиляцией, обеспечивающей отвод тепла от воздушного охлаждения. Компрессор подключается к трехфазной сети 380 В с напряжением в диапазоне 360-420 В, что допускает работу в условиях нестабильной городской сети. Габариты установки (1730×840×1880 мм) позволяют разместить её на стандартном месте в компрессорной или в отдельном отсеке цеха. Масса 510 кг требует бетонного пола или усиленного основания. Объем масла в системе - 9 литров, что определяет периодичность сервисного обслуживания. **3. Соответствие модели (Подбор)** Винтовой компрессор ВК-J15/16 TG полностью соответствует заявленным условиям эксплуатации и нагрузкам СТО средней и высокой интенсивности.

Производительность и давление. Модель выдает 1,6 м³/мин при рабочем давлении 1,5 МПа. Этого достаточно для одновременной работы двух мощных пневмогайковертов или одного пескоструйного аппарата без падения давления в магистрали.

Винтовой блок Hanbell. Тайваньский производитель гарантирует ресурс блока не менее 40 000 моточасов при соблюдении регламента замены масла. Прямой привод без ременной передачи исключает потери мощности и проскальзывание.

Встроенный ресивер 400 литров. Объем ресивера сглаживает пульсации давления и позволяет компрессору работать в режиме с пониженной частотой включений, что снижает износ электродвигателя и пусковой аппаратуры.

Частотный преобразователь Inovance. Плавный пуск двигателя через инвертор исключает пусковые токи, которые могли бы выбить автоматы в щитке. Частотное регулирование поддерживает давление в магистрали с точностью ±0,1 бар, что важно для окрасочного оборудования.

Осушитель воздуха. Встроенный осушитель производительностью 2,8 м³/мин обеспечивает точку росы +10 °C. Это предотвращает конденсат в пневмолиниях и коррозию инструмента, особенно актуально при работе с краскопультами.

**4. Особенности, преимущества и рекомендации по эксплуатации**

Синхронный двигатель на постоянных магнитах. 8-ми полюсная конструкция обеспечивает КПД выше 95% по сравнению с асинхронными двигателями. При скорости вращения 3000 об/мин достигается максимальная производительность без перегрева обмоток.

Сервис-фактор S.F. 1.2. Двигатель рассчитан на кратковременную перегрузку до 20% от номинальной мощности без выхода из строя. Это позволяет компрессору выдерживать пиковые нагрузки при запуске мощного потребителя.

Панель управления PLC с цветным сенсорным экраном. Контроллер отображает текущие параметры: давление, температуру масла, наработку в моточасах, количество пусков. Система самодиагностики сигнализирует о необходимости замены масляного фильтра или сепаратора.

Уровень шума не более 75 дБ. Компрессор может быть установлен вблизи рабочих мест без дополнительной шумоизоляции, что снижает требования к планировке помещения.

Температура окружающей среды до +40 °C. Воздушное охлаждение с принудительным обдувом радиатора масла позволяет работать в неотапливаемых цехах летом без риска перегрева.

Рекомендации по эксплуатации: Масло в системе должно заменяться каждые 2000 моточасов или раз в год, в зависимости от того, что наступит раньше. Использовать только синтетическое масло для винтовых компрессоров с вязкостью ISO VG 46. Воздушный фильтр на впуске очищать ежемесячно, при запыленности воздуха - еженедельно. Конденсат из ресивера сливать ежедневно через дренажный клапан. **5. Комплектация и опции**

Базовая комплектация: винтовой компрессор в сборе с ресивером 400 л, осушитель воздуха, частотный преобразователь Inovance, панель управления PLC, масло в системе (9 л), комплект фильтров (воздушный, масляный, сепаратор), инструкция по эксплуатации.

Опции: дополнительный фильтр тонкой очистки воздуха (класс 1 по ISO 8573-1) для окрасочных постов, комплект для подключения к центральной пневмомагистрали (шаровой кран, обратный клапан, манометр), система автоматического слива конденсата с таймером, комплект для монтажа на виброопорах.

**6. Ресурсные испытания (Надежность)** Заводские испытания подтверждают стабильную работу компрессора в течение 24 месяцев без ограничения по моточасам - это гарантийный срок, который не привязан к наработке. Винтовой блок Hanbell прошел тест на износ при непрерывной работе в течение 5000 часов при номинальной нагрузке. Статистика отказов по партии моделей ВК-J15/16 TG за последние два года показывает, что 98% компрессоров не требуют внепланового ремонта в течение первого года эксплуатации. Частотный преобразователь Inovance имеет встроенную защиту от перегрева и короткого замыкания, что исключает выход из строя силовой электроники при скачках напряжения.
