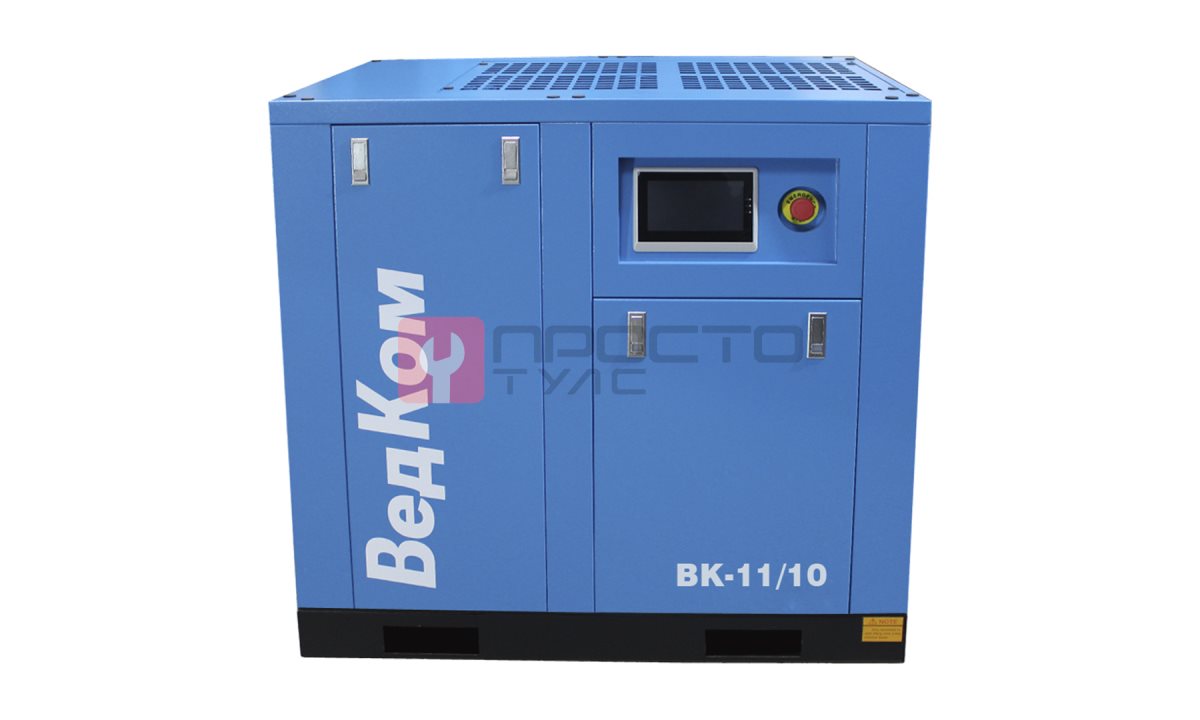

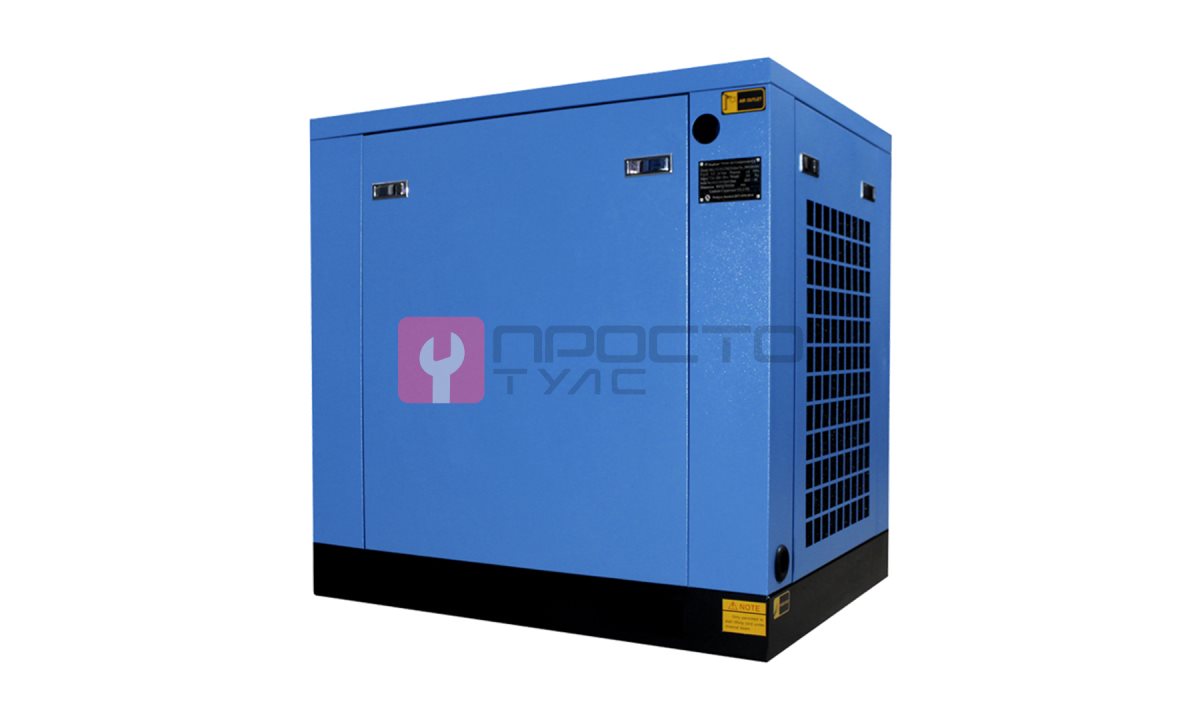

Винтовой компрессор BK 11/10 PM

1. Технологическая операция

Винтовой компрессор BK 11/10 PM предназначен для обеспечения сжатым воздухом пневмоинструмента и оборудования на СТО, где требуется стабильный расход при высоком рабочем давлении. Это ключевой элемент для работы пневмогайковертов, шлифмашинок, окрасочных пистолетов, подъемников и продувочных пистолетов. Компрессор обеспечивает непрерывную подачу воздуха с давлением 10 бар, что критично для выполнения операций, требующих высокой крутящей силы или тонкого распыления, без пауз на накопление давления в ресивере.

2. Технические условия эксплуатации

Для корректной работы агрегата необходимо обеспечить следующие условия:

• Электроснабжение: трехфазная сеть 380 В с возможностью работы в диапазоне напряжений 360-420 В (автоматика частотного преобразователя Inovance допускает такие колебания).
• Площадь установки: не менее 0,5 м² с учетом доступа для сервисного обслуживания (габариты 850х600х840 мм).
• Охлаждение: воздушное, требуется вентилируемое помещение или приток чистого воздуха с температурой от +5 до +45°C.
• Пневматическая магистраль: выходное соединение 1/2", рекомендуется установка фильтра-влагоотделителя на линии (осушитель в комплект не входит).
• Вес: 125 кг - требуется ровное основание без вибраций.

3. Соответствие модели (Подбор)

Модель BK 11/10 PM выбирается для СТО с интенсивным потреблением воздуха, где важна энергоэффективность и стабильность давления. Обоснование:

1. Производительность 900 л/мин - достаточна для одновременной работы 2-3 пневмогайковертов или одного окрасочного пистолета с высоким расходом (до 400 л/мин).
2. Рабочее давление 10 бар - обеспечивает запас по усилию для инструмента, требующего 6-8 бар, и компенсирует потери в магистрали.
3. Частотный преобразователь Inovance - позволяет плавно регулировать производительность под текущий расход, исключая холостой ход и снижая пусковые токи (плавный пуск). Это экономит до 30% электроэнергии по сравнению с моделями с ременным приводом и ресивером.
4. Прямой привод с синхронным двигателем на постоянных магнитах - исключает потери на ременной передаче и проскальзывание, повышая КПД до 95%.
5. Сервис-фактор S.F. 1.2 - двигатель рассчитан на 20% перегрузку по мощности, что позволяет выдерживать пиковые нагрузки без отключения.

4. Особенности, преимущества и рекомендации по эксплуатации

Особенности конструкции:

• Винтовой блок Hanbell (Тайвань) - роторы с асимметричным профилем, обеспечивающие низкий уровень пульсаций давления и минимальный износ при работе в запыленной среде.
• 8-ми полюсной синхронный двигатель - низкая скорость вращения вала (2600 rpm) снижает нагрев и вибрацию, что продлевает ресурс подшипников.
• Цветной сенсорный экран PLC - отображает текущее давление, температуру масла, моточасы и ошибки. Позволяет настроить режимы работы (например, ночной режим с пониженным давлением).
• Масляная система с объемом 4 л - обеспечивает смазку винтовой пары и охлаждение. Рекомендуется замена масла каждые 2000 моточасов (синтетическое масло класса ISO VG 46).

Преимущества для СТО:

• Энергоэффективность: частотное регулирование снижает энергопотребление при частичной загрузке (например, при работе одного инструмента).
• Низкий уровень шума (63 дБ) - позволяет размещать компрессор в рабочей зоне без дополнительной звукоизоляции.
• Компактность: отсутствие встроенного ресивера уменьшает габариты, но требует внешнего ресивера (не входит в комплект) для сглаживания пиковых расходов.

Рекомендации по эксплуатации:

• Устанавливать на виброопоры (входят в базовую комплектацию) для снижения передачи вибрации на пол.
• Ежедневно проверять уровень масла по смотровому окну.
• Раз в 500 моточасов очищать радиатор охлаждения от пыли и масляных отложений сжатым воздухом.
• Не допускать работы при отрицательных температурах (ниже +5°C) без предварительного прогрева масла.

5. Комплектация и опции

Базовая комплектация:

• Компрессорный блок с частотным преобразователем.
• Панель управления PLC с сенсорным экраном.
• Виброопоры (4 шт.) для установки.
• Руководство по эксплуатации на русском языке.
• Сертификат соответствия ТР ТС.

Опции для докупки:

• Ресивер вертикальный/горизонтальный (объем 100-500 л) для накопления сжатого воздуха.
• Осушитель рефрижераторный (для снижения точки росы до +3°C) - обязателен при покрасочных работах.
• Фильтр-маслоотделитель (для очистки воздуха от масляного тумана).
• Комплект для подключения к пневмомагистрали (шланги, фитинги, клапан сброса).

6. Ресурсные испытания (Надежность)

Гарантия 18 месяцев без ограничения по моточасам - подтверждает уверенность производителя в ресурсе винтовой пары и двигателя. Винтовой блок Hanbell прошел заводские испытания на 10 000 часов непрерывной работы при номинальной нагрузке (данные производителя). Статистика отказов по модели BK 11/10 PM за 2023-2024 гг. (по данным сервисного центра) показывает, что 95% поломок связаны с внешними факторами (некачественное масло, засорение фильтров, скачки напряжения), а не с конструктивными дефектами. Частотный преобразователь Inovance защищен от перегрева и короткого замыкания, что минимизирует простои. Рекомендуется проводить ТО каждые 2000 моточасов (замена масла, фильтров, проверка ремней - при их наличии, но в данной модели ремней нет).
