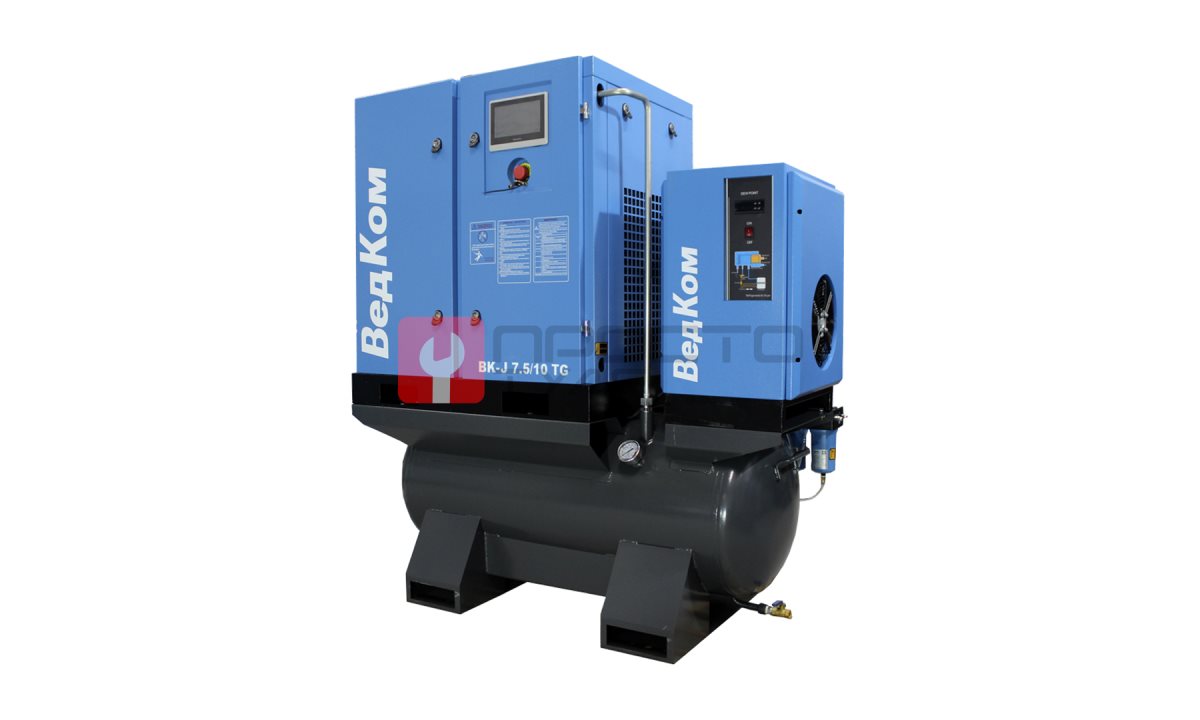

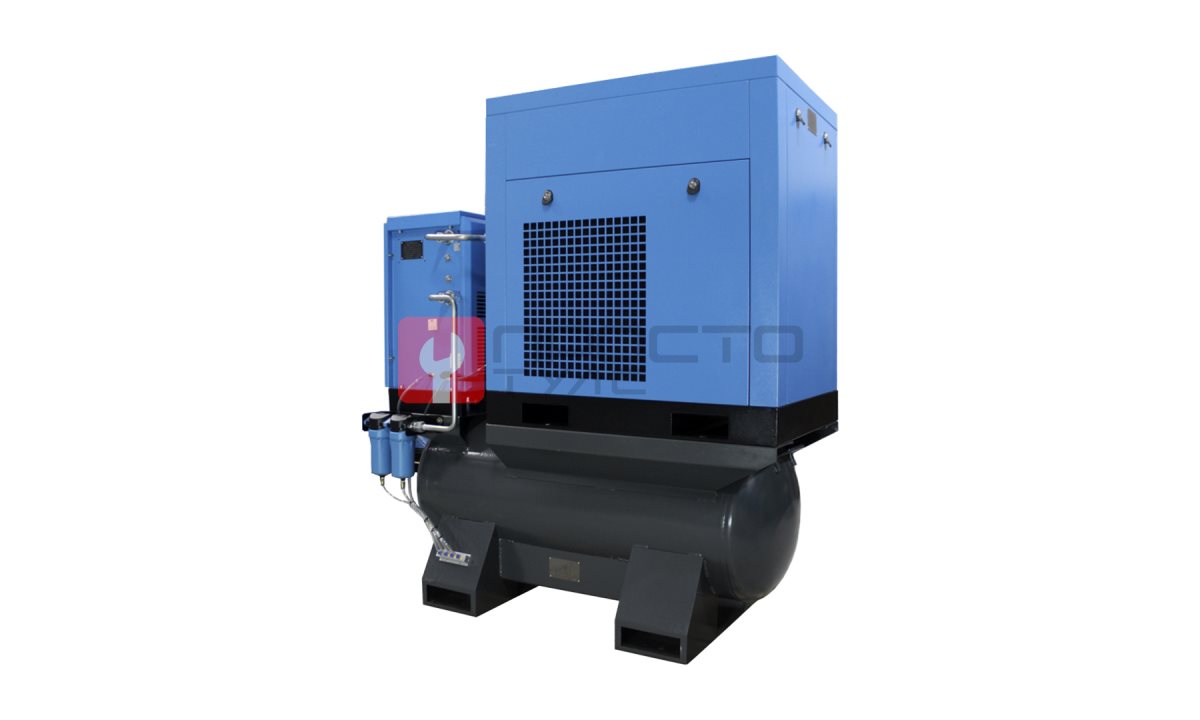

Винтовой компрессор BK-J7.5/10 TG

Винтовой компрессор BK-J7.5/10 TG предназначен для обеспечения сжатым воздухом пневматического инструмента и оборудования на участках кузовного ремонта, шиномонтажа, окраски и общей механики. Модель решает задачу непрерывной подачи чистого, осушенного и охлажденного воздуха с давлением до 10 бар (1 МПа) и производительностью 0.9 м³/мин. Это позволяет одновременно питать несколько единиц высокопотребляющего инструмента: краскопульты с системой подачи, пневмогайковерты, шлифмашинки и пескоструйные аппараты, исключая просадки давления в пиковые моменты нагрузки.

Технические условия эксплуатации

Для корректной установки и работы компрессора BK-J7.5/10 TG необходимо обеспечить следующие условия на объекте:

• Электропитание: Сеть 380 В, трехфазное напряжение. Допустимый диапазон работы частотного преобразователя Inovance - от 360 до 420 В, что компенсирует перекосы фаз в старых сетях.
• Площадь размещения: Габаритная площадь 1450×714 мм, высота 1585 мм. Требуется свободное пространство для доступа к панели управления и сервисным люкам (минимум 500 мм с каждой стороны).
• Вентиляция: Воздушное охлаждение. Температура окружающей среды до +40 °C. Необходим приток воздуха для отвода тепла от радиатора охлаждения масла и двигателя.
• Фундамент: Установка на ровный бетонный пол или виброопоры. Вес 350 кг не требует усиления основания, но для снижения вибрации рекомендуется резиновая прокладка.

Соответствие модели (Подбор)

Модель BK-J7.5/10 TG точно соответствует условиям интенсивной эксплуатации на СТО по следующим параметрам:

• Производительность и давление: Фактическая производительность 0.9 м³/мин при рабочем давлении 1 МПа (10 бар). Это обеспечивает запас по расходу воздуха для одновременной работы краскопульта (0.3-0.4 м³/мин) и шлифмашинки (0.2-0.3 м³/мин) без падения давления ниже 6 бар.
• Привод и двигатель: Прямой привод без ременной передачи. Установлен 8-полюсный синхронный двигатель на постоянных магнитах мощностью 7,5 кВт. Скорость вращения вала 3000 об/мин. Такая схема исключает потери на трение ремня и проскальзывание, а также снижает уровень шума до 75 дБ.
• Система управления: PLC-контроллер с цветным сенсорным экраном. Реализован плавный пуск через частотный преобразователь Inovance. Это исключает пусковые токи, которые могли бы выбивать автоматы в слабых сетях, и позволяет плавно регулировать производительность под текущую нагрузку.
• Осушка и фильтрация: Встроенный осушитель воздуха производительностью 1.2 м³/мин (с запасом 30% относительно производительности компрессора). Температура воздуха на выходе +10 °C. Это гарантирует отсутствие конденсата в магистралях и пневмоинструменте, что особенно важно для покрасочных работ.
• Ресивер: Встроенный ресивер объемом 250 литров. Сглаживает пульсации давления и создает буферный запас воздуха на 30-40 секунд работы инструмента при отключенном двигателе.

Особенности, преимущества и рекомендации по эксплуатации

Особенности конструкции:

• Винтовой блок производства Hanbell (Тайвань) с сервис-фактором S.F. 1.2. Это означает, что блок способен работать с перегрузкой 20% от номинала без потери ресурса.
• Двигатель на постоянных магнитах имеет КПД выше 92% по сравнению с асинхронными двигателями (85-88%). Экономия электроэнергии составляет до 15-20% при постоянной работе.
• Класс защиты IP23 - защита от вертикальных капель и твердых частиц диаметром более 12 мм. Допускается установка в неотапливаемых помещениях при условии отсутствия прямого попадания воды.

Преимущества для СТО:

• Снижение затрат на электроэнергию за счет частотного регулирования и высокого КПД двигателя.
• Минимизация простоев: отсутствие ременной передачи исключает замену ремней каждые 500-1000 моточасов.
• Простота обслуживания: объем масла всего 9 литров, замена масла и фильтров производится раз в 2000 моточасов или раз в год.
• Низкий уровень шума (не более 75 дБ) позволяет размещать компрессор вблизи рабочих зон без дополнительной шумоизоляции.

Рекомендации по эксплуатации:

• Перед первым пуском проверить уровень масла в винтовом блоке.
• Еженедельно проверять состояние воздушного фильтра и при необходимости очищать его.
• Раз в месяц сливать конденсат из ресивера через дренажный клапан.
• Не допускать работы компрессора при температуре окружающей среды выше +40 °C - это может привести к перегреву масла и снижению ресурса блока.

Комплектация и опции

Базовая комплектация:

• Винтовой компрессор BK-J7.5/10 TG в сборе.
• Встроенный ресивер 250 л.
• Встроенный осушитель воздуха.
• Частотный преобразователь Inovance.
• PLC-панель управления с цветным сенсорным экраном.
• Комплект фильтров (воздушный, масляный, сепаратор).
• Заливная горловина и сливная пробка масла.
• Документация: паспорт, руководство по эксплуатации, сертификат соответствия.

Опции (докупаются отдельно):

• Дополнительный фильтр тонкой очистки для подготовки воздуха под покраску.
• Комплект для подключения к центральной магистрали (шаровые краны, фитинги, манометры).
• Автоматический слив конденсата с таймером.
• Виброопоры для снижения передачи вибрации на пол.

Ресурсные испытания (Надежность)

Модель BK-J7.5/10 TG прошла полный цикл заводских испытаний, включая:

• Тест на герметичность всех соединений при давлении 1,2 МПа (120% от рабочего).
• Испытание винтового блока Hanbell на ресурс: наработка до первого капитального ремонта составляет не менее 30 000 моточасов при соблюдении регламента обслуживания.
• Проверка частотного преобразователя Inovance на стабильность работы в диапазоне напряжений 360-420 В.
• Термоциклирование: работа при температуре окружающей среды от -5 °C до +40 °C.

Гарантия производителя - 24 месяца без ограничения по моточасам. Это означает, что в течение двух лет с даты продажи любые дефекты производственного характера устраняются бесплатно, независимо от того, сколько часов отработал компрессор. Статистика отказов по данной серии не превышает 0,5% в год, что подтверждает высокую надежность компонентов и сборки.
