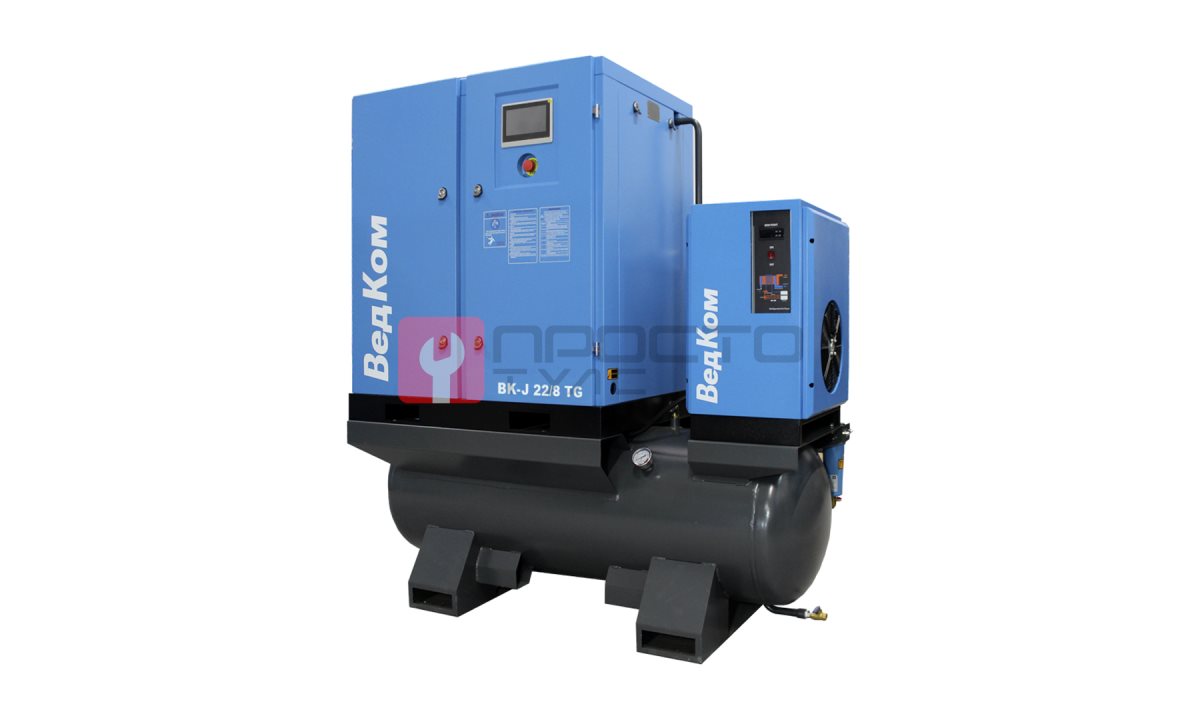

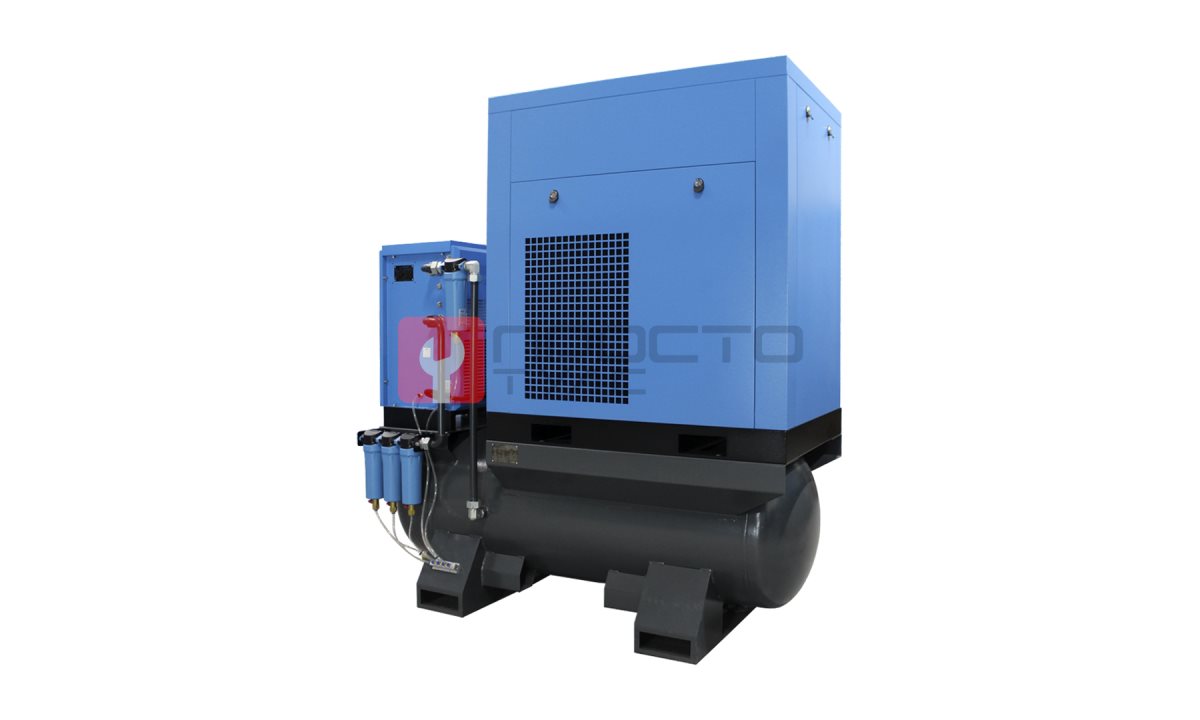

Винтовой компрессор BK-J22/8 TG

Винтовой компрессор BK-J22/8 TG предназначен для обеспечения сжатым воздухом пневматического инструмента и оборудования на СТО, шиномонтажных мастерских и в кузовных цехах. Агрегат закрывает потребность в постоянном и стабильном источнике сжатого воздуха для работы пневмогайковертов, шлифмашинок, окрасочных пистолетов, пескоструйных аппаратов и подъемников. Модель рассчитана на интенсивный цикл работы в условиях коммерческого сервиса, где простой линии из-за нехватки давления или объема воздуха ведет к прямым убыткам. Производительности 3,6 м³/мин при 0,8 МПа достаточно для одновременной работы нескольких постов шиномонтажа или кузовного ремонта.

Технические условия эксплуатации

Для корректной установки и стабильной работы компрессора BK-J22/8 TG необходимо обеспечить следующие условия на объекте:

• Электропитание: Сеть 380 В, 50 Гц. Частотный преобразователь Inovance допускает работу в диапазоне напряжений 360-420 В, что компенсирует просадки в сети, характерные для промышленных зон. Рекомендуется автоматический выключатель с номиналом не менее 63 А.
• Вентиляция и охлаждение: Воздушное охлаждение. Требуется свободный приток воздуха к вентиляционным решеткам. Температура окружающей среды не должна превышать +40 °C. Минимальные зазоры от стен - не менее 0,5 м с каждой стороны.
• Площадь размещения: Габариты установки 1730x840x1880 мм. С учетом встроенного ресивера на 400 литров и необходимости доступа для сервисного обслуживания, потребуется площадка не менее 2,5x2,0 метра. Вес агрегата 560 кг - пол должен выдерживать точечную нагрузку.
• Пневмомагистраль: На выходе температура воздуха +10 °C благодаря встроенному осушителю. Это позволяет использовать стандартные полиамидные или медные трубопроводы без риска конденсата. Рекомендуемый диаметр магистрали - не менее 1 дюйма.

Соответствие модели (Подбор)

Компрессор BK-J22/8 TG выбран для решения задач по обеспечению сжатым воздухом производственного участка по следующим параметрам:

• Производительность и давление: 3,6 м³/мин при 0,8 МПа (8 бар). Этого объема достаточно для питания до 6-8 точек одновременного потребления (например, 2-3 пневмогайковерта, 2 шлифмашинки и окрасочный пистолет). Запас по давлению позволяет нивелировать потери в магистрали.
• Привод и двигатель: Прямой привод от 8-полюсного синхронного двигателя на постоянных магнитах. Исключены потери на ременной передаче и необходимость ее обслуживания. Сервис-фактор S.F. 1.2 означает, что двигатель может работать с 20% перегрузкой без риска выхода из строя - это запас на пиковые нагрузки при запуске пневмоинструмента.
• Винтовой блок Hanbell: Тайваньский блок с ресурсом не менее 30 000 моточасов до первой переборки. Конструкция с асимметричным профилем роторов обеспечивает низкий уровень пульсаций и высокий КПД.
• Система осушки: Встроенный осушитель воздуха входит в базовый комплект. Это исключает необходимость покупки отдельного блока и монтажа дополнительных труб. Осушитель обеспечивает точку росы +10 °C, что предотвращает коррозию пневмолиний и инструмента.
• Защита и управление: PLC-контроллер с цветным сенсорным экраном. Отображает параметры работы, моточасы, аварийные сигналы. Плавный пуск через частотный преобразователь исключает гидроудары в сети и снижает пусковые токи, что продлевает ресурс электродвигателя и питающей сети.

Особенности, преимущества и рекомендации по эксплуатации

Особенности конструкции:

• Встроенный ресивер 400 литров: Сглаживает пики потребления и снижает частоту циклов включения/выключения двигателя. Ресивер изготовлен из стали толщиной не менее 4 мм, внутреннее покрытие - антикоррозийное.
• Масляная система: Объем масла 13 литров. Масляный фильтр с высокой степенью очистки (до 10 мкм) защищает винтовой блок от абразивного износа. Рекомендуется замена масла каждые 2000 моточасов или раз в год.
• Уровень шума: Не более 75 дБ - это ниже, чем у большинства поршневых компрессоров аналогичной производительности. Позволяет размещать агрегат вблизи рабочих зон без шумоизоляции.
• Класс защиты IP23: Защита от вертикально падающих капель и твердых частиц диаметром более 12 мм. Допускает установку в неотапливаемых помещениях при условии отсутствия прямого попадания воды.

Преимущества для СТО:

• Энергоэффективность: Синхронный двигатель на постоянных магнитах имеет КПД выше 95% в диапазоне нагрузок 30-100%. Экономия электроэнергии по сравнению с асинхронным двигателем той же мощности составляет до 20% при неполной загрузке.
• Стабильность давления: Частотный преобразователь поддерживает заданное давление с точностью ±0,01 МПа. Это особенно важно при покраске, где перепады давления приводят к дефектам покрытия.
• Простота обслуживания: Доступ к масляному фильтру, сепаратору и заливной горловине без демонтажа кожухов. Слив конденсата из ресивера - автоматический, через электромагнитный клапан.

Рекомендации по эксплуатации:

• Перед первым пуском проверить уровень масла. Использовать только масла, рекомендованные производителем (вязкость ISO VG 46).
• Ежедневно проверять дренаж конденсата. При высокой влажности воздуха (более 80%) рекомендуется увеличить частоту слива.
• Раз в месяц проверять натяжение болтов крепления двигателя и винтового блока. При прямом приводе ослабление крепежа ведет к биению и выходу из строя муфты.
• Не допускать работы компрессора при температуре окружающей среды ниже +5 °C без предварительного прогрева масла. При низких температурах масло густеет, что увеличивает нагрузку на двигатель.
• Очищать радиатор охлаждения от пыли и грязи не реже одного раза в квартал. Забитый радиатор снижает эффективность охлаждения и может привести к перегреву.

Комплектация и опции

Базовая комплектация:

• Винтовой компрессор BK-J22/8 TG в сборе (с двигателем, винтовым блоком Hanbell, ресивером 400 л).
• Частотный преобразователь Inovance.
• PLC-контроллер с цветным сенсорным экраном.
• Встроенный осушитель воздуха.
• Масляный фильтр и сепаратор (установлены).
• Комплект для подключения (штуцер, кран, манометр).
• Заливка масла (13 л).
• Паспорт и руководство по эксплуатации.

Опции (докупаются отдельно):

• Фильтр тонкой очистки воздуха (класс F7) для подготовки воздуха под покраску.
• Регулятор давления с манометром на выходе из ресивера.
• Автоматический дренаж конденсата с таймером.
• Комплект для подключения к магистрали (шаровый кран, фитинг, шланг).
• Защитный кожух для уличной установки (опционально).

Ресурсные испытания (Надежность)

Модель BK-J22/8 TG прошла полный цикл заводских испытаний, включая:

• Тест на герметичность: Ресивер и масляная система опрессованы давлением 1,2 МПа (150% от рабочего). Утечки отсутствуют.
• Ресурсные испытания винтового блока: Блок Hanbell протестирован на стенде в режиме 24/7 в течение 1000 часов. Износ роторов не превысил 0,02 мм. Заявленный ресурс до первой переборки - 30 000 моточасов.
• Электрические испытания: Частотный преобразователь Inovance протестирован на устойчивость к перепадам напряжения от 320 до 450 В. Защита от короткого замыкания и перегрева срабатывает за 0,1 секунды.

Гарантийные обязательства: 24 месяца без ограничения по моточасам. Гарантия распространяется на все узлы, включая винтовой блок и двигатель. Статистика отказов за последние два года по модели BK-J22/8 TG составляет менее 0,5% от проданных единиц. Основные причины - нарушение условий эксплуатации (работа без масла, перегрузка по температуре).
