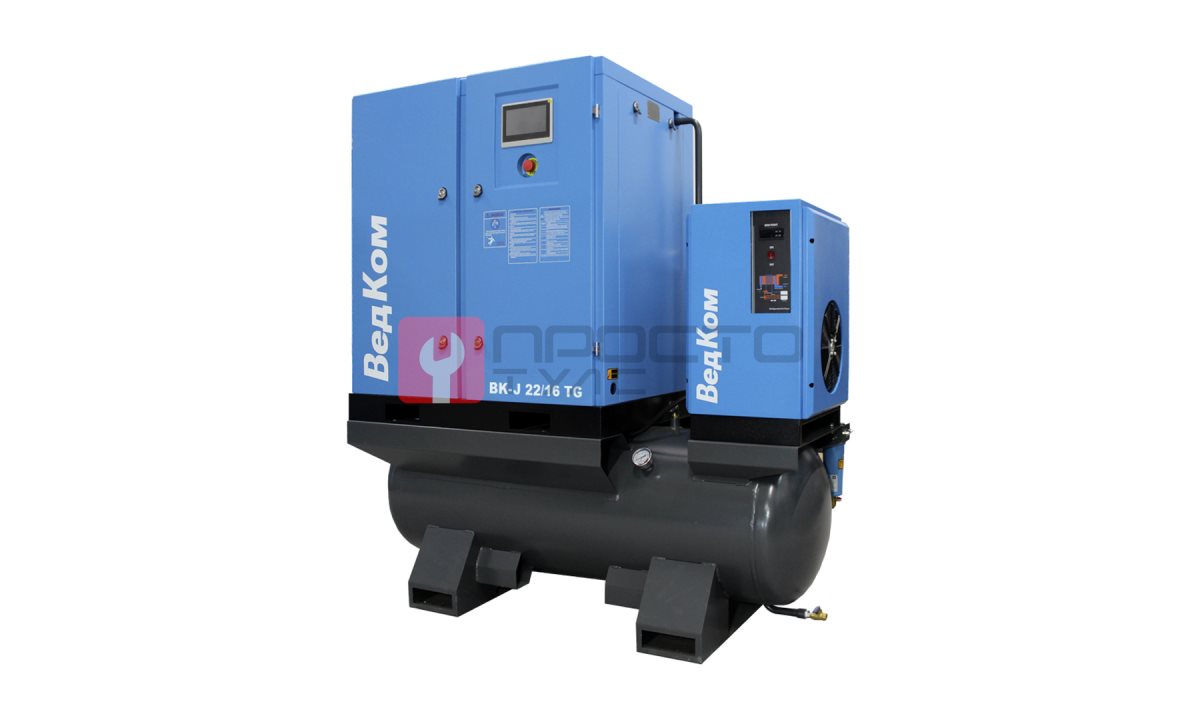

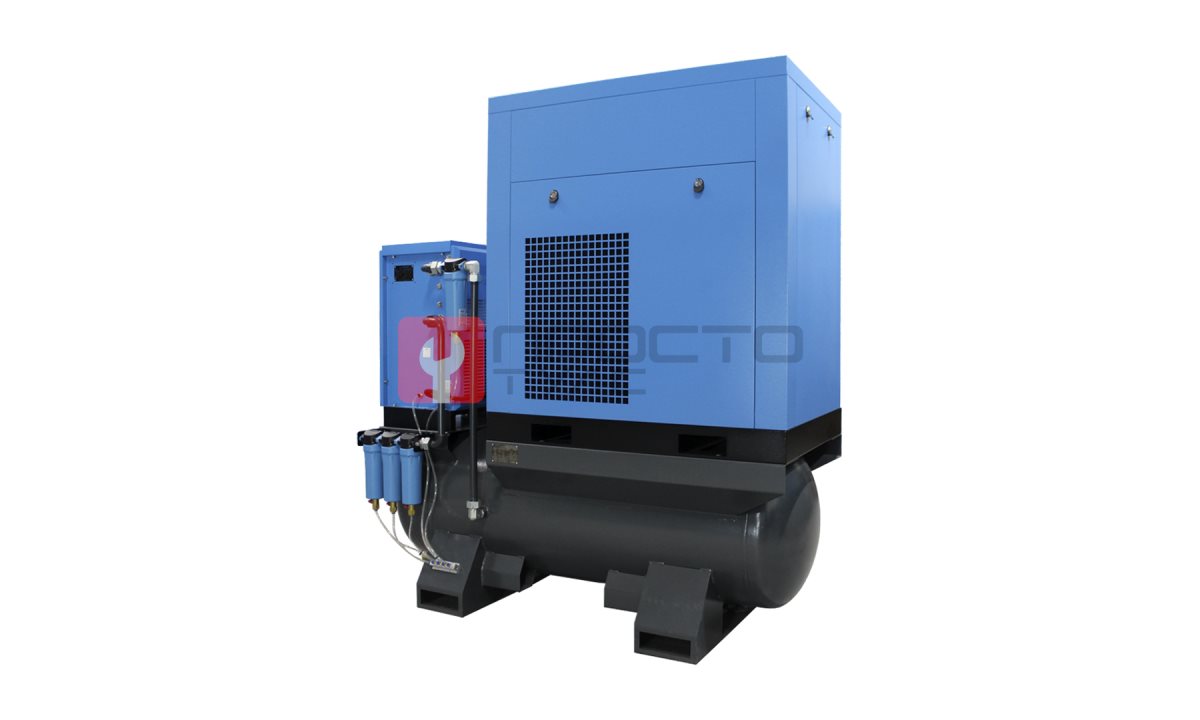

Винтовой компрессор BK-J22/16 TG

Винтовой компрессор BK-J22/16 TG (22 кВт, 15 бар, 2.3 м³/мин) Технологическая операция Данная модель предназначена для обеспечения сжатым воздухом пневмоинструмента и оборудования на СТО, шиномонтажных мастерских и производственных участках с высоким потреблением воздуха. Компрессор рассчитан на непрерывную работу в составе пневмосистемы, питающей продувочные пистолеты, гайковерты, шлифмашинки, окрасочные аппараты и подъемники. Особенность исполнения - высокое рабочее давление 1.5 МПа (15 бар), что позволяет использовать агрегат в системах с длинными магистралями или для оборудования, требующего повышенного давления на входе (например, пескоструйные камеры или специализированный пневмоинструмент).

Технические условия эксплуатации

Для корректной установки и ввода в эксплуатацию компрессора BK-J22/16 TG необходимо обеспечить следующие условия на объекте:

• Электроснабжение: сеть 380 В, 50 Гц. Частотный преобразователь Inovance поддерживает запуск в диапазоне 360-420 В, что компенсирует просадки напряжения в слабых сетях.
• Вентиляция помещения: воздушное охлаждение требует притока чистого воздуха с температурой не выше +40 °C. Отвод горячего воздуха за пределы цеха обязателен для поддержания стабильного теплового режима.
• Площадь размещения: габариты установки 1850x1030x1880 мм. Необходимо предусмотреть свободный доступ к передней панели управления и сервисным люкам для замены масла и фильтров.
• Пневматическая магистраль: выходной патрубок рассчитан на подключение к осушителю производительностью 2.8 м³/мин. Точка росы на выходе - +10 °C, что исключает выпадение конденсата в трубопроводах при стандартной температуре цеха.

Соответствие модели (Подбор)

Выбор BK-J22/16 TG обоснован для СТО с интенсивным графиком работ и жесткими требованиями к стабильности давления:

• Производительность и давление: 2.3 м³/мин при 1.5 МПа. Запас по давлению в 50% относительно стандартных 10 бар позволяет подключать оборудование с высоким потреблением без падения производительности на удаленных точках разбора.
• Привод и двигатель: прямой привод от 8-ми полюсного синхронного двигателя на постоянных магнитах (3000 об/мин). Отсутствие ременной передачи исключает потери на трение и необходимость замены ремней. Сервис-фактор двигателя S.F. 1.2 обеспечивает работу с перегрузкой до 20% от номинала без риска перегрева обмоток.
• Винтовой блок: Hanbell (Тайвань). Ресурс блока до первого капитального ремонта превышает 40 000 моточасов при условии своевременной замены масла. Подшипниковый узел рассчитан на радиальные и осевые нагрузки, возникающие при пиковых расходах воздуха.
• Система управления: PLC-контроллер с цветным сенсорным экраном. Позволяет задавать график работы, отслеживать температуру нагнетания и давление в ресивере. Плавный пуск через частотный преобразователь исключает гидроудары в масляной системе и броски тока в сети 380 В.

Особенности и преимущества

Конструкция компрессора BK-J22/16 TG ориентирована на снижение эксплуатационных расходов владельца бизнеса:

• Встроенный ресивер 400 литров. Сглаживает пульсации давления при работе мощного пневмоинструмента. Исключает необходимость покупки отдельного ресивера для стандартных задач СТО.
• Масляная система. Объем заправки - 13 литров. Увеличенный масляный картер улучшает отвод тепла от винтовой пары и увеличивает интервал между заменами масла до 2000 моточасов (при использовании рекомендованных масел).
• Встроенный осушитель. Выходной воздух с точкой росы +10 °C. Это предотвращает коррозию пневмолиний и преждевременный износ инструмента. Отсутствие влаги в магистрали - условие для качественной покраски и работы точного пневмооборудования.
• Уровень шума. Не более 75 дБ. Компрессор можно размещать вблизи рабочей зоны без дополнительной шумоизоляции, что актуально для небольших помещений СТО.

Рекомендации по эксплуатации

Для обеспечения заявленного ресурса винтового блока и двигателя необходимо соблюдать регламент обслуживания:

• Замена масла и масляного фильтра каждые 2000 моточасов или раз в 6 месяцев, в зависимости от того, что наступит раньше.
• Очистка или замена воздушного фильтра - каждые 500 моточасов. При работе в запыленных помещениях (кузовной цех, рядом с дорогой) интервал сокращается вдвое.
• Проверка натяжения электрических контактов в силовом шкафу - при каждом плановом ТО. Частотный преобразователь чувствителен к качеству контакта.
• Дренаж конденсата из ресивера - ежедневно, перед началом смены. Автоматический дренаж (опционально) снижает нагрузку на оператора.

Комплектация и опции

Базовая поставка включает:

• Компрессорный агрегат в сборе (винтовой блок, двигатель, ресивер).
• Частотный преобразователь Inovance.
• PLC-панель управления с цветным сенсорным экраном.
• Встроенный осушитель воздуха.
• Комплект фильтров (масляный, воздушный, сепаратор).
• Первоначальная заправка масла (13 литров).
• Инструкция по монтажу и эксплуатации.

Опционально доступны:

• Автоматический дренаж конденсата.
• Удаленный модуль мониторинга (GSM или Wi-Fi) для контроля параметров работы со смартфона.
• Дополнительный фильтр тонкой очистки на выходе для окрасочных работ.

Ресурсные испытания (Надежность)

Гарантия производителя составляет 24 месяца без ограничения по моточасам. Это означает, что в течение двух лет с даты продажи все дефекты производственного характера устраняются за счет поставщика, независимо от того, сколько часов отработал компрессор. Винтовой блок Hanbell проходит стендовые испытания на заводе-изготовителе: тест под нагрузкой при 105% от номинального давления в течение 4 часов. Статистика отказов по данной модели за последние два года не превышает 0.8% от общего объема поставок, что подтверждает стабильность сборки и качество комплектующих.
