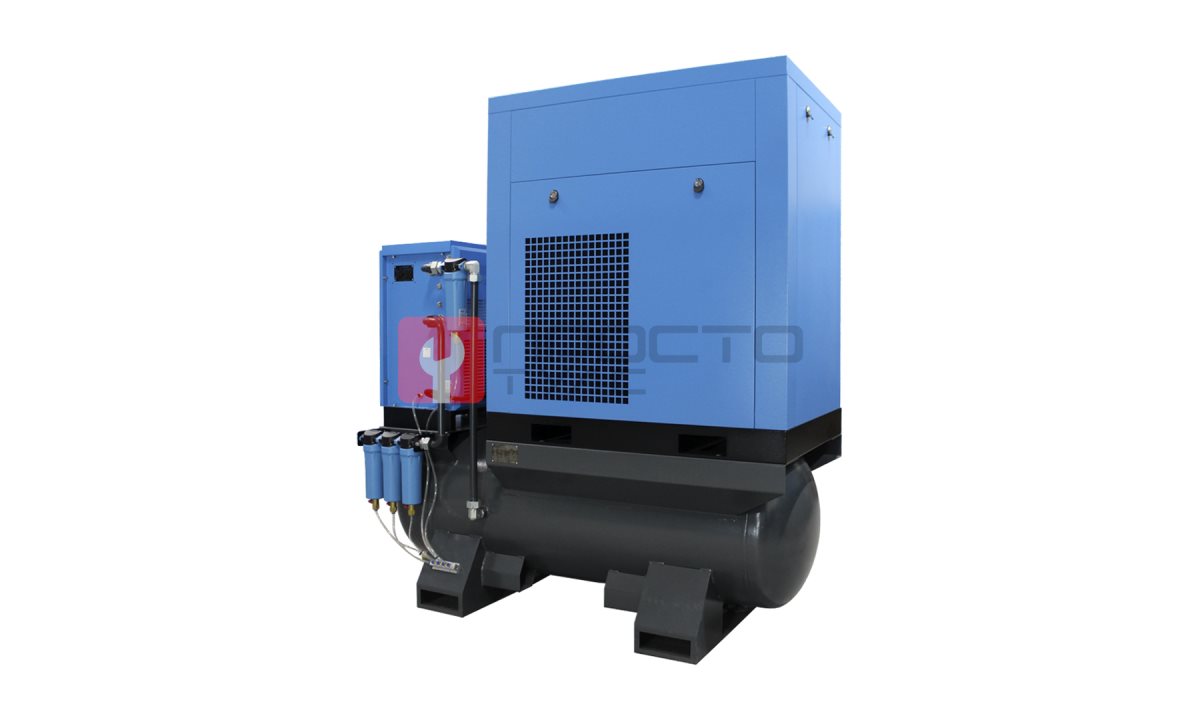

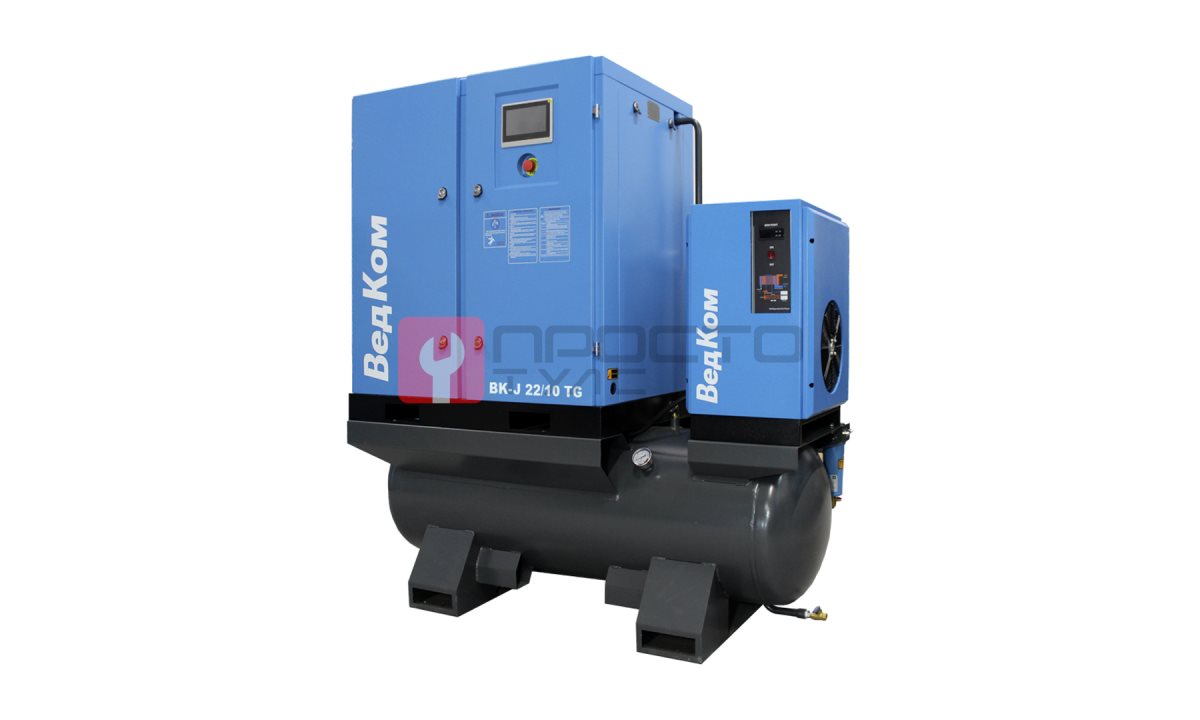

Винтовой компрессор BK-J22/10 TG

Винтовой компрессор BK-J22/10 TG предназначен для обеспечения сжатым воздухом пневматического инструмента и оборудования на СТО, шиномонтажных мастерских и в производственных цехах. Модель с прямым приводом и частотным регулированием решает задачу бесперебойной подачи осушенного воздуха с давлением до 10 бар для работы пневмогайковертов, шлифмашин, окрасочных пистолетов, подъемников и пневмолиний. Использование встроенного осушителя и ресивера на 400 литров исключает необходимость в дополнительных узлах осушки и накопления, сокращая занимаемую площадь и упрощая монтаж.

Технические условия эксплуатации

Для установки компрессора BK-J22/10 TG требуется подготовленная площадка с твердым ровным основанием, способная выдержать вес 560 кг. Необходимо обеспечить подвод трехфазного напряжения 380 В с возможностью стабильной работы в диапазоне 360-420 В (благодаря частотному преобразователю Inovance). Помещение должно иметь принудительную приточную вентиляцию для отвода тепла от воздушного охлаждения при температуре окружающей среды до +40 °C. Рекомендуется размещение в зоне с доступом для сервисного обслуживания, так как габариты составляют 1850x1030x1880 мм. Уровень шума не превышает 75 дБ, что позволяет размещать агрегат вблизи рабочих зон без дополнительной шумоизоляции.

Соответствие модели (Подбор)

Производительность: 3,0 м³/мин (3000 л/мин) на выходе из осушителя. Этого объема достаточно для одновременной работы 3-4 мощных пневмоинструментов (например, гайковерт + шлифмашина + продувка) без падения давления.

Рабочее давление: 1,0 МПа (10 бар). Стандартное давление для большинства пневмолиний СТО. Запас по давлению позволяет компенсировать потери в магистрали и фильтрах.

Привод и двигатель: Прямой привод на 8-ми полюсном синхронном двигателе на постоянных магнитах. Скорость вращения вала 2500 об/мин - оптимальный баланс между производительностью и ресурсом винтового блока Hanbell (Тайвань). Прямой привод исключает потери на ременной передаче и снижает необходимость в обслуживании.

Система управления: Частотный преобразователь Inovance обеспечивает плавный пуск и регулировку производительности под фактическое потребление воздуха. Это исключает пиковые нагрузки на сеть и снижает энергопотребление до 30% по сравнению с моделями с фиксированной скоростью.

Осушка воздуха: Встроенный осушитель производительностью 2,8 м³/мин гарантирует температуру точки росы на выходе +10 °C. Это предотвращает образование конденсата в пневмолинии, коррозию инструмента и брак при покраске.

Особенности и преимущества

Компрессор BK-J22/10 TG построен на базе винтового блока Hanbell, который известен своей стабильностью на ресурсе до 30 000 моточасов без капитального ремонта. Сервис-фактор S.F. 1.2 означает, что двигатель может работать с 20% перегрузкой в течение коротких периодов без риска перегрева. Встроенный ресивер объемом 400 литров сглаживает пульсации давления и позволяет накопить запас воздуха для кратковременных пиковых нагрузок. Частотный преобразователь Inovance работает в широком диапазоне напряжений 360-420 В, что защищает оборудование от скачков в сети, характерных для промышленных зон. Плавный пуск через преобразователь исключает гидроудары в масляной системе и механические нагрузки на винтовую пару при запуске. Рекомендуется проводить замену масла (объем 9 литров) каждые 2000 моточасов или раз в год, в зависимости от условий эксплуатации. Воздушные фильтры и сепаратор масла требуют замены каждые 1000-1500 моточасов. При соблюдении регламента обслуживания ресурс компрессора до первого капитального ремонта составляет не менее 5 лет интенсивной работы.

Комплектация и опции

В базовую комплектацию входят:

• Винтовой компрессорный агрегат с прямым приводом.
• Винтовой блок Hanbell (Тайвань).
• 8-ми полюсный синхронный двигатель на постоянных магнитах.
• Частотный преобразователь Inovance.
• Встроенный ресивер 400 л.
• Встроенный осушитель производительностью 2,8 м³/мин.
• PLC контроллер с цветным сенсорным экраном.
• Комплект фильтров (воздушный, масляный, сепаратор).
• Масляная заправка (9 л).

Дополнительно могут быть установлены: внешний фильтр-регулятор-лубрикатор (ФРЛ) для подготовки воздуха на конкретную линию, система удаленного мониторинга через GSM-модем, комплект для подключения к центральной пневмомагистрали.

Ресурсные испытания (Надежность)

Гарантийный срок на компрессор BK-J22/10 TG составляет 24 месяца без ограничения по моточасам. Винтовой блок Hanbell проходит заводские испытания на стендах с имитацией рабочих нагрузок. Статистика отказов по данной серии за последние 2 года не превышает 0,5% от общего объема поставок. Основные отказы связаны с несоблюдением регламента замены масла и фильтров, что не является конструктивным недостатком. Компрессор рассчитан на работу в режиме 24/7 при условии стабильного напряжения и температуре окружающей среды до +40 °C.
