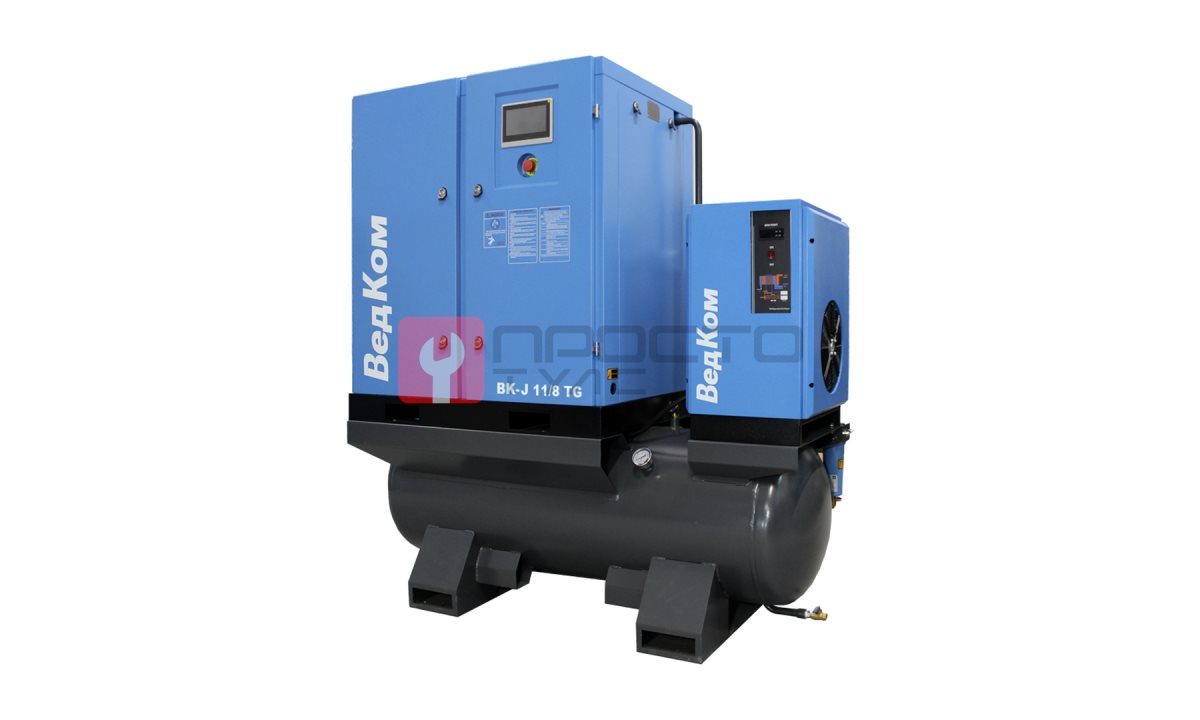

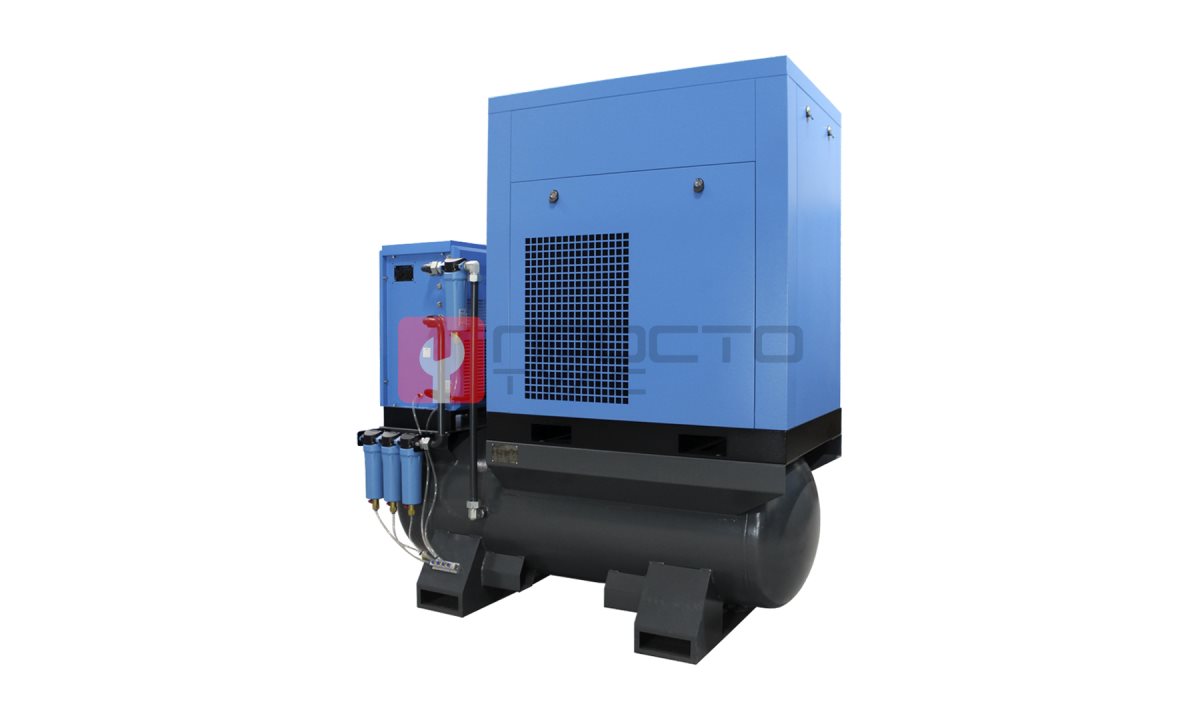

Винтовой компрессор BK-J11/8 TG

Винтовой компрессор BK-J11/8 TG (Арт. BK-J11/8 TG)

Технологическая операция Для обеспечения сжатым воздухом пневмоинструмента, окрасочных постов, подъемников и другого оборудования на СТО с интенсивным потоком автомобилей требуется источник сжатого воздуха, способный работать в цикле с высокой частотой включений. Винтовой компрессор предназначен для непрерывной генерации чистого, осушенного воздуха с давлением 0,8 МПа (8 бар) для зон кузовного ремонта, шиномонтажа и общей механики. Модель рассчитана на питание линий с потреблением до 1,6 м³/мин, что соответствует одновременной работе 3-4 пневмогайковертов или двух окрасочных пистолетов с продувкой. Технические условия эксплуатации Для размещения и подключения BK-J11/8 TG требуется:

• Площадка с твердым полом и запасом по площади не менее 1,5x1,0 м для доступа к сервисным панелям. Габариты установки - 1730x840x1880 мм.
• Трехфазная сеть 380 В с заземлением, стабилизированная в диапазоне 360-420 В. Частотный преобразователь Inovance обеспечивает плавный пуск и защиту от перепадов напряжения.
• Вентиляция помещения для отвода тепла от воздушного охлаждения. Температура окружающей среды - до +40 °C.
• Система конденсатоотвода для дренажа из ресивера объемом 400 л.

Соответствие модели Винтовой компрессор BK-J11/8 TG подобран под условия СТО с круглосуточным режимом работы и требованиями к качеству воздуха:

1. Производительность и давление. Номинальная подача 1,6 м³/мин при 0,8 МПа - запас 15-20% для пиковых нагрузок. Двигатель мощностью 11 кВт с сервис-фактором 1.2 допускает кратковременную перегрузку без срабатывания защиты.
2. Качество сжатого воздуха. Встроенный осушитель производительностью 2,8 м³/мин снижает точку росы до +10 °C на выходе. Это исключает конденсат в пневмолиниях и коррозию инструмента.
3. Энергоэффективность. 8-полюсный синхронный двигатель на постоянных магнитах в паре с частотным преобразователем Inovance регулирует обороты винтового блока под реальное потребление. Снижение энергопотребления до 30% по сравнению с моделями с фиксированной скоростью.
4. Надежность винтовой пары. Блок Hanbell (Тайвань) с частотой вращения 3000 об/мин и ресурсом до 40 000 моточасов до первой переборки. Прямой привод без ременной передачи исключает потери на трение и износ ремней.
5. Удобство обслуживания. Объем масла 9 л, замена каждые 2000 часов. Панель управления с цветным сенсорным экраном отображает давление, температуру, моточасы и код ошибки - диагностика без вызова сервисного инженера.

Особенности и преимущества Модель BK-J11/8 TG отличается конструкцией, ориентированной на минимизацию простоев. Встроенный ресивер на 400 л сглаживает пульсации давления и снижает частоту включений двигателя. Уровень шума не более 75 дБ позволяет размещать компрессор вблизи рабочих зон без шумоизоляции. Плавный пуск через частотный преобразователь исключает скачки тока при запуске - защита сети и обмоток двигателя. Рекомендации по эксплуатации: обязательная установка фильтра-влагоотделителя на выходе из ресивера для финишной очистки воздуха. Замена масла и масляного фильтра - строго по регламенту каждые 2000 часов. Проверка дренажа конденсата - ежесменно. Комплектация и опции Базовая комплектация включает:

• Винтовой компрессор с частотным преобразователем Inovance.
• Встроенный осушитель производительностью 2,8 м³/мин.
• Ресивер 400 л с манометром и предохранительным клапаном.
• Панель управления с цветным сенсорным экраном.
• Комплект для подключения (шланги, фитинги).
• Руководство по эксплуатации и паспорт.

Опции для дооснащения: внешний фильтр тонкой очистки с автоматическим дренажом, комплект для удаленного мониторинга параметров (GSM-модуль), дополнительный ресивер на 500 л для расширения буферной емкости. Ресурсные испытания и надежность Компрессор прошел заводские испытания под нагрузкой в течение 72 часов при номинальном давлении. Винтовой блок Hanbell имеет сертификат стойкости к износу на 40 000 моточасов. Гарантия производителя - 24 месяца без ограничения по моточасам, что подтверждает расчетный ресурс до первого капитального ремонта не менее 5 лет при двухсменной работе. Статистика отказов по партии BK-J11/8 TG за 2023-2024 гг. - не более 0,3% по причине заводского брака. Двигатель и частотный преобразователь защищены от перегрева и короткого замыкания (класс защиты IP23).
