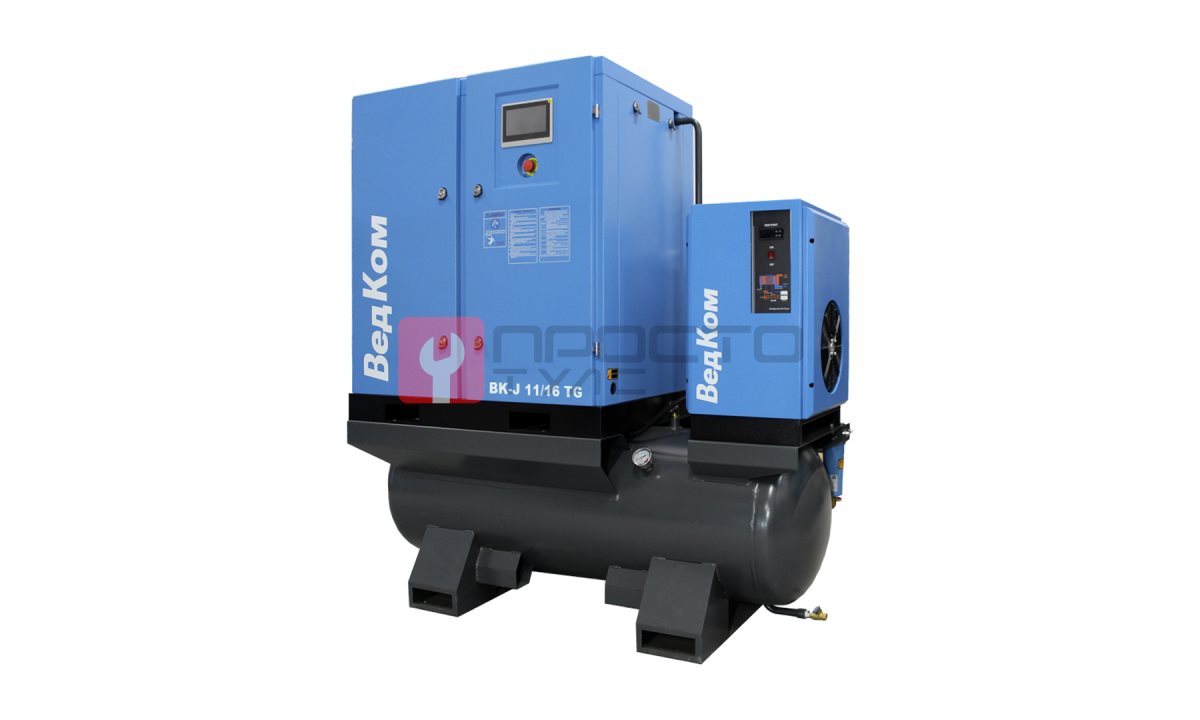

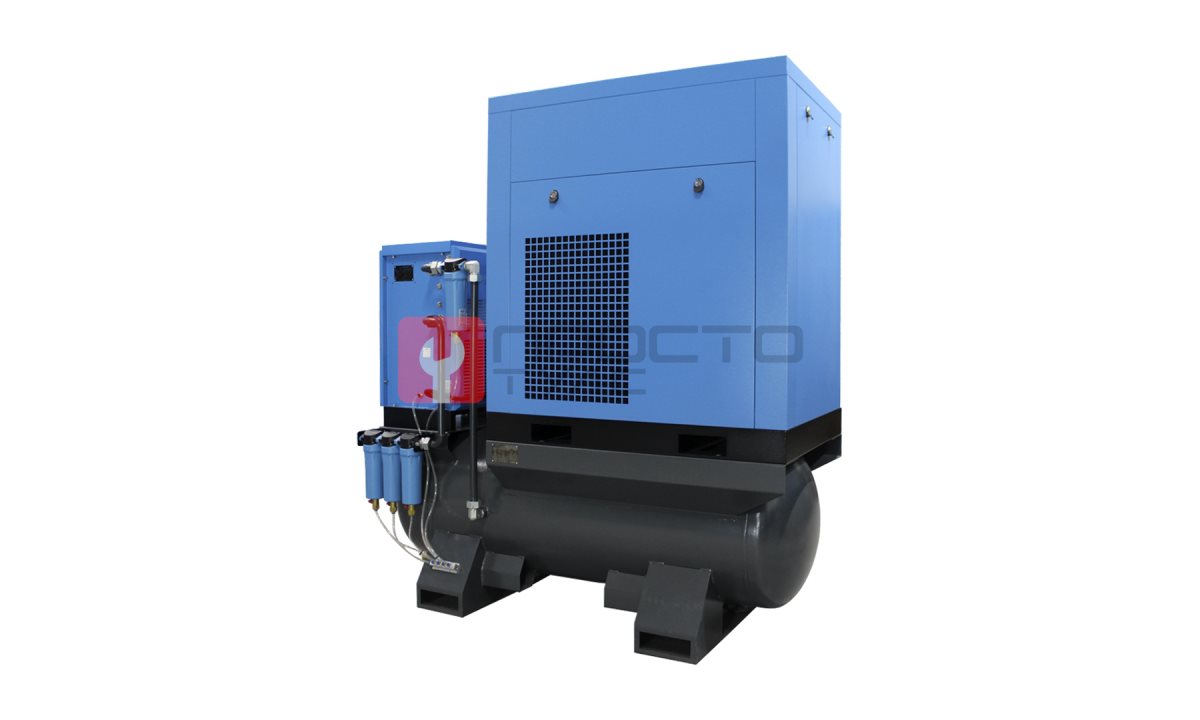

Винтовой компрессор BK-J11/16 TG

Винтовой компрессор BK-J11/16 TG (Арт. BK-J11/16 TG) 1. Технологическая операция Для обеспечения сжатым воздухом пневмоинструмента, окрасочных постов, подъемников и оборудования шиномонтажа на СТО с постоянным потоком заказов требуется источник сжатого воздуха с высокой степенью осушки и стабильным давлением. Винтовой компрессор с частотным регулированием решает задачу бесперебойной подачи воздуха с давлением до 1.5 МПа (15 бар) и производительностью 1 м³/мин, что актуально для мастерских, где одновременно работают несколько потребителей, включая оборудование с высоким пиковым потреблением.

Технические условия эксплуатации

Для корректной установки и запуска BK-J11/16 TG необходимо обеспечить следующие условия на объекте:

• Электроснабжение: трехфазная сеть 380 В с диапазоном напряжений 360-420 В, что допускает работу в условиях нестабильной городской сети.
• Площадь размещения: габариты установки 1730x840x1880 мм, требуется свободное пространство для обслуживания и циркуляции охлаждающего воздуха.
• Окружающая среда: температура в помещении не выше +40 °C, класс защиты электрооборудования IP23 предполагает установку в сухих, отапливаемых помещениях.
• Фундамент: пол должен выдерживать вес 510 кг, виброизоляция не требуется благодаря низкому уровню вибрации прямого привода.

Соответствие модели (Подбор)

BK-J11/16 TG выбран для решения задач СТО по следующим причинам:

• Рабочее давление 1.5 МПа (15 бар). Обеспечивает работу пневмоинструмента с высоким крутящим моментом и позволяет подключать оборудование, требующее повышенного давления, без установки дополнительных ресиверов-накопителей.
• Встроенный ресивер 400 литров. Сглаживает пульсации давления и создает запас сжатого воздуха для кратковременных пиковых нагрузок, что снижает частоту включения компрессора.
• Встроенный осушитель производительностью 2.8 м³/мин. Обеспечивает точку росы +10 °C, что исключает конденсат в пневмолиниях и продлевает ресурс инструмента и окрасочного оборудования.
• Привод с прямым соединением и синхронный двигатель на постоянных магнитах. Конструкция без ременной передачи исключает потери на трение и проскальзывание, а 8-ми полюсной двигатель с частотным преобразователем Inovance обеспечивает плавный пуск и точное поддержание давления без перегрузок сети.

Особенности, преимущества и рекомендации по эксплуатации

Особенности конструкции:

• Винтовой блок Hanbell (Тайвань) с сервис-фактором S.F. 1.2. Это означает, что блок способен работать с перегрузкой 20% от номинальной мощности без сокращения ресурса, что полезно при пиковых разборах воздуха.
• Частотный преобразователь Inovance с диапазоном входного напряжения 360-420 В. Компрессор не выйдет из строя при скачках напряжения, типичных для промышленных зон.
• Панель управления PLC с цветным сенсорным экраном. Позволяет отслеживать параметры работы, моточасы и настраивать режимы без подключения внешнего компьютера.

Преимущества для СТО:

• Снижение затрат на электроэнергию: частотный преобразователь автоматически снижает обороты двигателя при отсутствии разбора воздуха, исключая холостой ход.
• Увеличенный межсервисный интервал: объем масла 9 литров и эффективная система охлаждения уменьшают частоту замены масляного фильтра и масла.
• Низкий уровень шума (не более 75 дБ). Позволяет размещать компрессор вблизи рабочих зон без дополнительной шумоизоляции.

Рекомендации по эксплуатации:

• Замена масла и масляного фильтра: производится каждые 2000 моточасов или раз в год, в зависимости от запыленности помещения.
• Дренаж конденсата из ресивера и осушителя: выполняется ежедневно, либо автоматически, если установлен электронный клапан.
• Воздушный фильтр впуска: очищается еженедельно, замена - по мере загрязнения, но не реже одного раза в 6 месяцев.

Комплектация и опции

Базовая комплектация:

• Винтовой компрессор BK-J11/16 TG в сборе.
• Встроенный ресивер 400 литров.
• Встроенный осушитель сжатого воздуха.
• Панель управления PLC с сенсорным экраном.
• Частотный преобразователь Inovance.
• Комплект фильтров (масляный, воздушный, сепаратор).
• Первичный объем масла 9 литров.
• Руководство по эксплуатации и паспорт.

Опции для расширения функционала:

• Комплект для удаленного мониторинга (GSM-модуль или Wi-Fi-адаптер) для контроля параметров со смартфона.
• Дополнительный фильтр тонкой очистки (маслоотделитель) для подготовки воздуха под окрасочные работы.
• Автоматический дренаж конденсата для ресивера и осушителя.
• Система рекуперации тепла для обогрева помещения в холодное время года.

Ресурсные испытания (Надежность)

Гарантийный срок составляет 24 месяца без ограничения по моточасам. Винтовой блок Hanbell прошел заводские испытания на ресурс, подтвержденные паспортными данными производителя. Конструкция прямого привода исключает износ ремней и подшипников натяжителя, что снижает вероятность внезапных отказов. Статистика сервисных обращений по моделям серии BK-J11/16 TG показывает, что основная часть обращений связана с плановым обслуживанием (замена масла и фильтров), а не с поломками силовых узлов.
