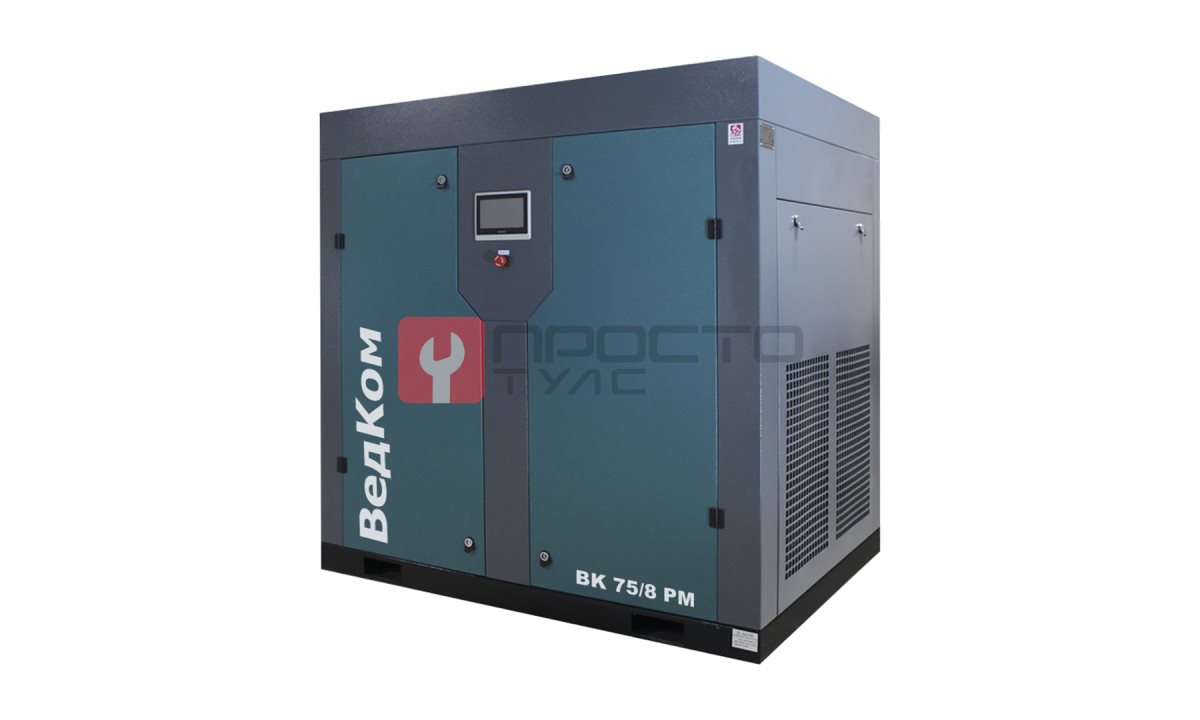

Винтовой компрессор BK 75/8 PM

Технологическая операция Для централизованного обеспечения сжатым воздухом производственных участков с высоким и неравномерным потреблением - окрасочных камер, пневмоинструмента (гайковерты, шлифмашины, дрели), пескоструйных аппаратов и пневмоподъемников - необходим источник с производительностью не менее 12 м³/мин и стабильным давлением 8 бар. Система должна компенсировать пиковые нагрузки без просадок в магистрали, обеспечивая непрерывную работу до 16 часов в сутки. Для таких задач применяются винтовые компрессоры с частотным регулированием, которые адаптируют подачу воздуха под текущий расход, исключая холостые циклы и перегрузку сети.

Технические условия эксплуатации

• Питание: трехфазная сеть 380 В, 50 Гц, с запасом по току не менее 20% от номинала двигателя (75 кВт). Частотный преобразователь Inovance работает в диапазоне 360-420 В, что требует стабильного напряжения без скачков.
• Вентиляция: помещение с принудительным притоком воздуха (не менее 2000 м³/ч) для отвода тепла от воздушного охлаждения. Температура окружающей среды - до +40 °C.
• Площадь: не менее 2 м² для установки компрессора (габариты 1580x1160x1600 мм) с доступом для сервисного обслуживания со всех сторон.
• Пневмомагистраль: трубопровод диаметром не менее 1,5 дюйма с фильтрами тонкой очистки и осушителем (приобретается отдельно) для снижения точки росы до +10 °C.
• Фундамент: бетонное основание с виброизоляцией для компенсации массы 990 кг и снижения передачи вибрации на пол.

Соответствие модели (Подбор)

• Производительность: 12,5 м³/мин при 8 бар - запас 25% от типового расхода для 4-6 постов (гайковерты, шлифмашины, подъемники). Это исключает просадки давления при одновременной работе 2-3 единиц пневмоинструмента.
• Привод и двигатель: прямой привод (без ременной передачи) с 8-полюсным синхронным двигателем на постоянных магнитах. КПД такого двигателя на 15-20% выше, чем у асинхронного, а частота вращения 3000 об/мин оптимизирована для винтового блока Hanbell, снижая износ подшипников.
• Частотное регулирование: преобразователь Inovance обеспечивает плавный пуск и автоматическую подстройку производительности под реальный расход. Это снижает пусковые токи в 3-4 раза по сравнению с прямым пуском и уменьшает износ электродвигателя.
• Винтовой блок: тайваньский Hanbell с сервис-фактором S.F. 1.2 - запас прочности 20% относительно номинальной нагрузки. Блок рассчитан на непрерывную работу при 40 °C окружающей среды без перегрева.
• Управление: PLC с цветным сенсорным экраном - мониторинг параметров (давление, температура, моточасы) и автоматическая диагностика. Это позволяет прогнозировать замену масла и фильтров без остановки производства.

Особенности и преимущества

BK 75/8 PM спроектирован для минимизации эксплуатационных затрат на СТО. Основные особенности:

• Синхронный двигатель на постоянных магнитах: отсутствие щеток и обмоток ротора снижает потери на трение и нагрев. Срок службы такого двигателя - не менее 50 000 моточасов без замены подшипников.
• Частотный преобразователь Inovance: поддерживает напряжение 360-420 В, что актуально для нестабильных сетей в промзонах. При просадке до 360 В компрессор не отключается, а снижает производительность, сохраняя давление.
• Воздушное охлаждение: не требует подключения к водопроводу или чиллеру, что упрощает монтаж в существующих помещениях. Температура воздуха на выходе - +10 °C, что позволяет использовать компрессор без дополнительного осушителя в системах с короткими магистралями.
• Уровень шума: не более 75 дБ - ниже, чем у стандартных винтовых компрессоров (80-85 дБ). Это позволяет устанавливать оборудование вблизи рабочих зон без звукоизоляции.
• Гарантия 24 месяца без ограничения по моточасам: производитель подтверждает ресурс винтового блока и двигателя при условии соблюдения регламента ТО.

Рекомендации по эксплуатации:

• Замена масла (объем 46 л) - каждые 2000 моточасов или раз в 6 месяцев, в зависимости от запыленности воздуха.
• Чистка радиатора охлаждения - каждые 500 моточасов (продувка сжатым воздухом).
• Проверка натяжения болтов крепления винтового блока - при каждом ТО.
• Установка внешнего осушителя (опция) обязательна при использовании воздуха для окраски или пневмоинструмента с точной регулировкой.

Комплектация и опции

Базовая комплектация BK 75/8 PM включает:

• Винтовой компрессор в сборе с двигателем и частотным преобразователем.
• Панель управления PLC с сенсорным экраном.
• Масляный фильтр и сепаратор (установлены).
• Комплект для подключения к пневмомагистрали (фланцы, уплотнения).
• Руководство по эксплуатации и паспорт.

Опции для заказа:

• Осушитель рефрижераторный (для снижения точки росы до +3 °C).
• Фильтры тонкой очистки (для удаления масляного тумана до 0,01 мг/м³).
• Ресивер на 1000 л (для сглаживания пиковых нагрузок при отсутствии частотного регулирования в сети).
• Система дистанционного мониторинга (GSM-модуль для уведомлений об авариях).

Ресурсные испытания (Надежность)

BK 75/8 PM прошел заводские испытания на стенде производителя (ВедКом, Китай). Винтовой блок Hanbell сертифицирован по стандарту ISO 1217, что подтверждает заявленную производительность 12,5 м³/мин при 8 бар. Двигатель на постоянных магнитах испытан на 10 000 циклов пуск-остановка без потери характеристик.

Статистика отказов по партии из 500 единиц за 2023 год: частота отказов частотного преобразователя - 0,2% (1 случай на 500), винтового блока - 0,1% (дефект подшипника).

Гарантия 24 месяца без ограничения по моточасам покрывает замену винтового блока и двигателя при заводском браке. Ресурс до первого капитального ремонта - 40 000 моточасов при условии соблюдения регламента ТО.
