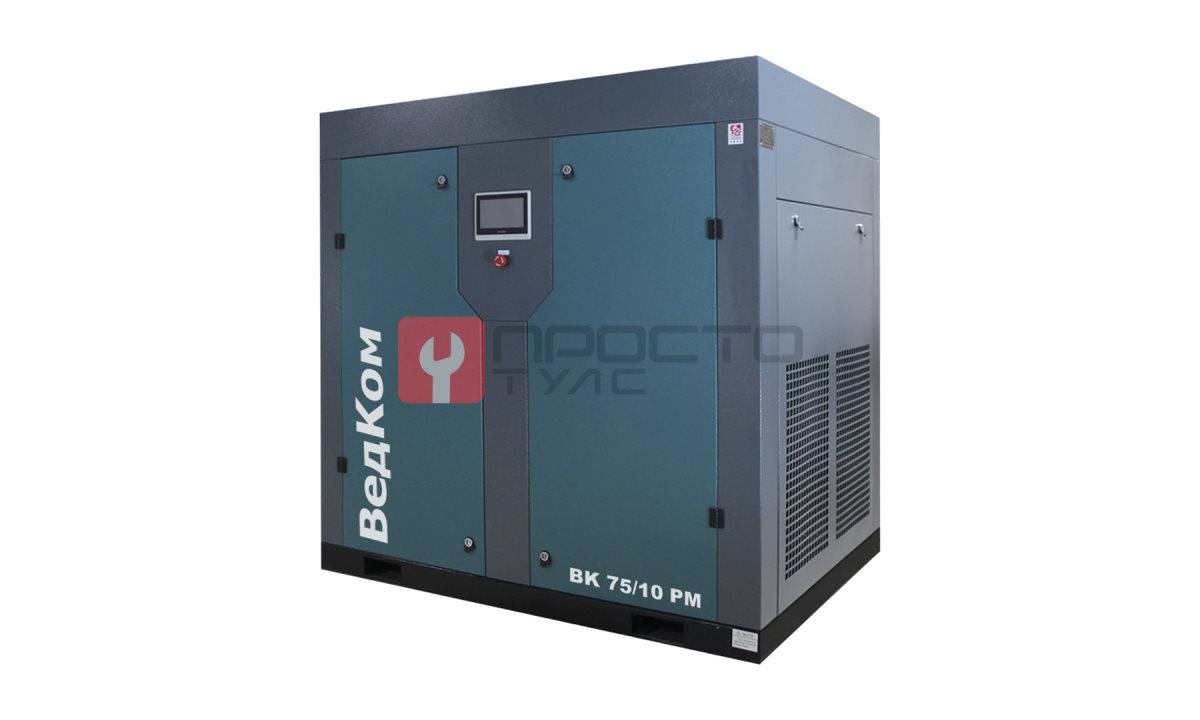

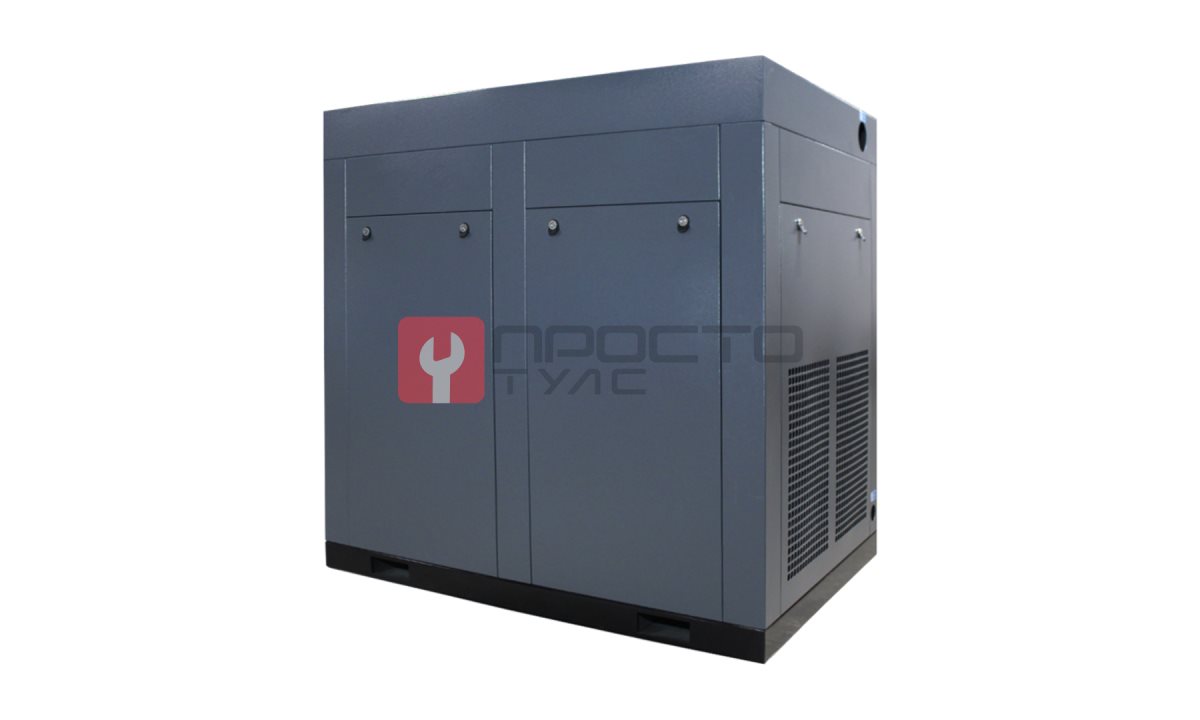

Винтовой компрессор BK 75/10 PM

Технологическая операция Для централизованного обеспечения сжатым воздухом производственных участков СТО с высоким потреблением пневмоинструмента, окрасочных камер, пескоструйных аппаратов и пневмоприводов подъемников применяется стационарный винтовой компрессор с регулируемой производительностью. Данная модель предназначена для работы в режиме непрерывного цикла с пиковыми нагрузками, где требуется стабильное давление в магистрали 10 бар при расходе до 10 м³/мин. Прямой привод и частотное регулирование исключают провалы давления при одновременном включении нескольких потребителей.

Технические условия эксплуатации

Для размещения компрессора BK 75/10 PM необходимо подготовить помещение с принудительной приточной вентиляцией, обеспечивающей температуру воздуха не выше +40 °C. Требуется трехфазная сеть 380 В с запасом по току не менее 150 А и сечением питающего кабеля, рассчитанным на пусковые токи частотного преобразователя. Площадь пола под установку с учетом сервисного доступа - не менее 3 м². Пол должен быть ровным, бетонным, с виброизолирующими опорами под раму. Отвод тепла от воздушного охлаждения - в систему вентиляции или непосредственно в цех с расчетом тепловыделения около 25 кВт.

Соответствие модели (Подбор)

Модель BK 75/10 PM полностью соответствует условиям интенсивной эксплуатации на СТО с парком пневмоинструмента от 15 единиц и выше:

• Производительность 10 м³/мин (600 м³/ч) при давлении 1 МПа (10 бар) перекрывает потребности окрасочной камеры, линии шиномонтажа и кузовного цеха одновременно.
• Частотный преобразователь Inovance с диапазоном входного напряжения 360-420 В и плавным пуском исключает просадки сети при запуске и позволяет экономить до 35% электроэнергии при неполной загрузке.
• Винтовой блок Hanbell (Тайвань) с прямым приводом от 8-полюсного синхронного двигателя на постоянных магнитах обеспечивает КПД привода выше 95% и исключает потери на ременной передаче.
• Скорость вращения вала 2700 об/мин - оптимальный баланс между производительностью и ресурсом подшипникового узла винтового блока.
• Сервис-фактор S.F. 1.2 означает 20-процентный запас по мощности двигателя для работы в пиковых режимах без риска перегрева.
• Уровень шума не более 75 дБ позволяет размещать компрессор вблизи рабочих зон без дополнительной шумоизоляции.
• Гарантия 24 месяца без ограничения по моточасам подтверждает расчетный ресурс винтовой пары не менее 40 000 часов.

Особенности товара и преимущества

Прямой привод без ремней и муфт исключает необходимость регулировки натяжения и замены расходных элементов трансмиссии. Синхронный двигатель на постоянных магнитах не требует обслуживания щеточного узла и имеет КПД на 8-10% выше асинхронных аналогов. Частотный преобразователь Inovance поддерживает автоматическую подстройку производительности под текущий расход воздуха, что снижает нагрузку на масляный сепаратор и увеличивает интервал замены масла.

Панель управления с цветным сенсорным экраном PLC отображает параметры работы в реальном времени: давление на выходе, температуру винтового блока, наработку моточасов, токи фаз. Система самодиагностики фиксирует предотказные состояния и выводит код ошибки до аварийной остановки.

Воздушное охлаждение с осевым вентилятором обеспечивает стабильный тепловой режим при температуре окружающей среды до +40 °C. Температура сжатого воздуха на выходе составляет +10 °C относительно входящего, что уменьшает нагрузку на осушитель при его установке.

Рекомендации по эксплуатации

Замена масла объемом 46 литров производится каждые 2000 моточасов или раз в 6 месяцев. Использовать только синтетическое компрессорное масло с вязкостью ISO VG 46. Масляный и воздушный фильтры менять одновременно с маслом. Конденсат из масловлагоотделителя сливать ежесменно. Частотный преобразователь требует защиты от конденсата и пыли - устанавливать компрессор в помещении с классом загрязнения не выше IP23.

Комплектация и опции

В базовой комплектации: винтовой компрессорный агрегат на раме с виброопорами, частотный преобразователь Inovance, панель управления PLC с сенсорным экраном, масляный фильтр, воздушный фильтр, маслоотделительный элемент, заправочный комплект масла (46 л), инструкция по эксплуатации.

Опционально: осушитель рефрижераторного типа, фильтр тонкой очистки сжатого воздуха, ресивер на 500-1000 л, система дистанционного мониторинга параметров, комплект для подключения к центральной магистрали (шаровой кран, обратный клапан, гибкая подводка).

Ресурсные испытания (Надежность)

Винтовой блок Hanbell прошел стендовые испытания на ресурс 40 000 часов при номинальной нагрузке. Синхронный двигатель с постоянными магнитами сертифицирован на 30 000 часов наработки до замены подшипников. Частотный преобразователь Inovance имеет встроенную защиту от перегрузок по току и напряжению с автоматическим перезапуском. Гарантийный срок 24 месяца без ограничения по моточасам подтвержден статистикой отказов менее 0,5% в течение первого года эксплуатации.

Производитель ВедКом (VedKom) предоставляет сервисную поддержку с поставкой оригинальных запчастей в течение 48 часов по всей территории РФ.
