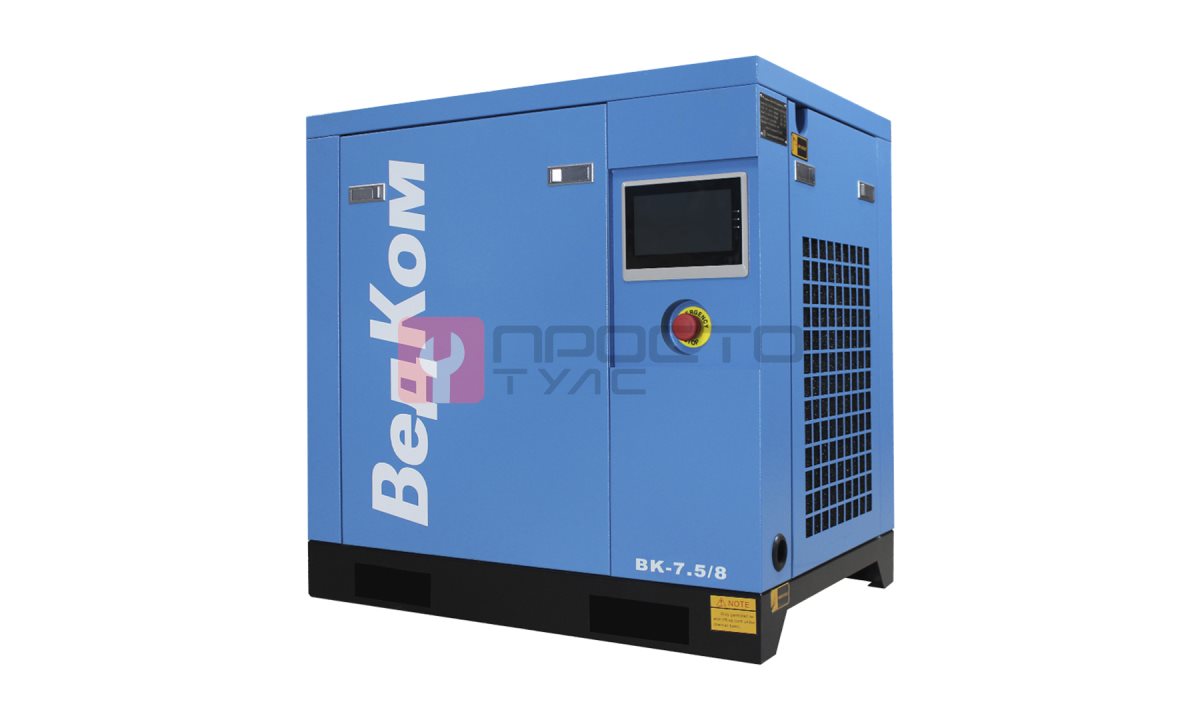

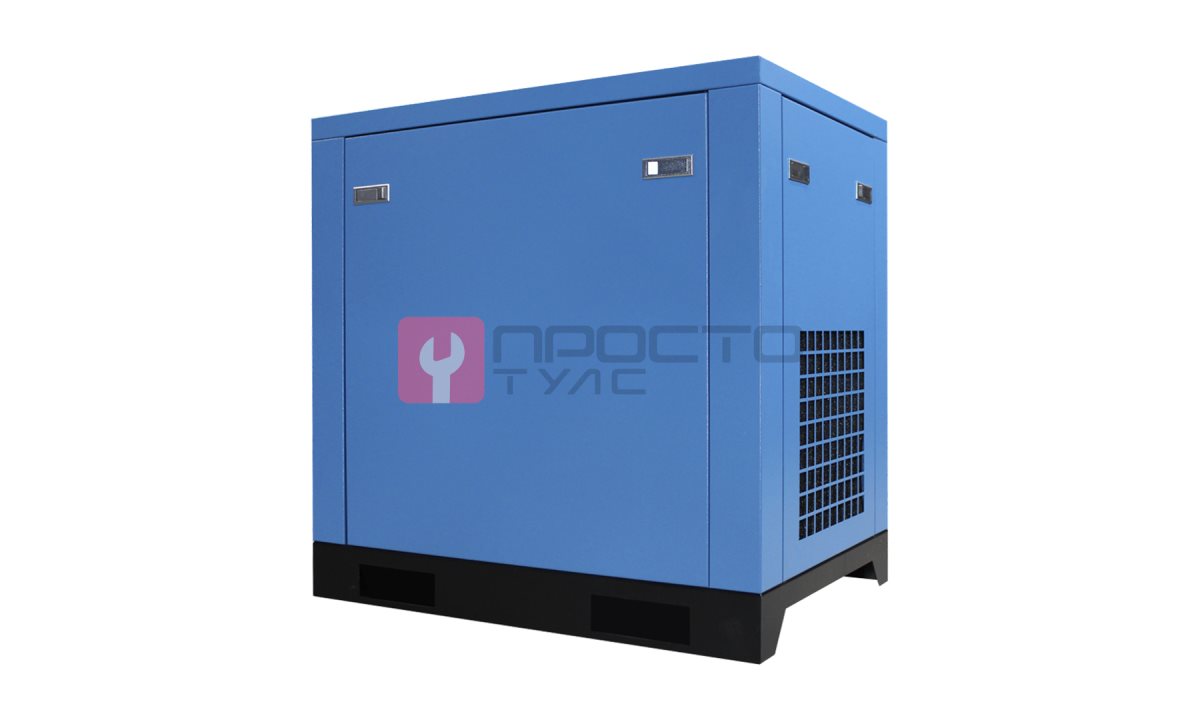

Винтовой компрессор BK 7.5/8 PM

Винтовой компрессор BK 7.5/8 PM (арт. BK 7.5/8 PM)

1. Технологическая операция

Для бесперебойного обеспечения сжатым воздухом пневмоинструмента, окрасочного оборудования, подъемников и диагностических стендов на СТО с интенсивным потоком заказов применяется стационарный винтовой компрессор с регулируемой производительностью. Модель BK 7.5/8 PM решает задачу подачи чистого, осушенного воздуха объемом до 1.1 м³/мин при рабочем давлении 8 бар. Это позволяет одновременно питать до 3-4 точек разбора: пневмогайковерт, продувочный пистолет и окрасочный краскопульт, без падения давления в магистрали. Оборудование рассчитано на непрерывный цикл работы в течение смены, что исключает простои мастеров и срыв сроков ремонта.

2. Технические условия эксплуатации

Для корректной установки и запуска BK 7.5/8 PM необходимо обеспечить следующие условия на объекте:

• Электроснабжение: трехфазная сеть 380 В с напряжением в диапазоне 360-420 В. Частотный преобразователь Inovance обеспечивает стабильную работу даже при перепадах в сети, характерных для промышленных зон.
• Площадь размещения: компрессор поставляется без ресивера, поэтому требуется отдельная установка воздухосборника (рекомендуемый объем - от 200 литров) и системы осушки/фильтрации. Минимальная площадь под оборудование - 1.5 м².
• Вентиляция: воздушное охлаждение требует притока свежего воздуха в помещение. Температура окружающей среды - от +5°C до +40°C. При размещении в закрытом боксе обязателен отвод горячего воздуха через воздуховод.
• Нагрузка: оборудование рассчитано на работу в режиме 100% цикла (постоянная нагрузка) с сервис-фактором S.F. 1.2. Это означает, что компрессор способен кратковременно выдавать до 20% сверх номинальной мощности без риска перегрева.

3. Соответствие модели (Подбор)

Винтовой компрессор BK 7.5/8 PM выбран для СТО со средним и высоким потреблением воздуха по следующим причинам:

1. Производительность и давление: 1.1 м³/мин при 8 бар - запас 15-20% относительно типового потребления шиномонтажного участка (0.8-0.9 м³/мин). Это позволяет подключать дополнительный инструмент без падения давления.
2. Винтовой блок Hanbell (Тайвань): проверенный узел с ресурсом не менее 20 000 моточасов до первой замены подшипников. Конструкция блока обеспечивает низкий уровень вибрации и шума (до 68 дБ), что важно для установки вблизи рабочей зоны.
3. Частотный преобразователь Inovance: плавный пуск двигателя исключает пусковые токи, которые могли бы выбивать автоматы в щитке. Регулировка производительности в диапазоне 25-100% от номинала позволяет точно подстраивать подачу воздуха под текущую загрузку, экономя до 30% электроэнергии по сравнению с нерегулируемыми моделями.
4. 8-полюсной синхронный двигатель на постоянных магнитах: обеспечивает высокий КПД (до 95%) и стабильную скорость вращения вала 3600 об/мин независимо от нагрузки. Меньше нагрев и износ обмоток - выше межсервисный интервал.

4. Особенности, преимущества и рекомендации по эксплуатации

Особенности конструкции:

• Панель управления PLC с цветным сенсорным экраном. Отображает текущие параметры: давление, температуру нагнетания, моточасы, ток двигателя. Позволяет задавать режимы автоматического пуска/останова по времени или по давлению в сети.
• Синхронный двигатель на постоянных магнитах. В отличие от асинхронных двигателей, не требует обслуживания щеток и имеет меньшие габариты при той же мощности. Снижает потери на трение и нагрев.
• Встроенный плавный пуск через частотник. Исключает гидроудары в масляной системе при запуске, продлевая срок службы винтового блока и масляного фильтра.

Преимущества для СТО:

• Экономия электроэнергии: за счет частотного регулирования и высокого КПД двигателя - до 30% по сравнению с компрессорами на 7.5 кВт с ременным приводом.
• Снижение износа пневмоинструмента: стабильное давление без пульсаций (менее 0.1 бар колебаний) увеличивает ресурс муфт и уплотнений гайковертов и краскопультов.
• Простота обслуживания: доступ к масляному фильтру, сепаратору и клапану сброса давления - без демонтажа кожуха. Замена масла - каждые 2000 моточасов или раз в год.

Рекомендации по эксплуатации:

• Устанавливать компрессор на ровное бетонное основание с виброизолирующими прокладками (входят в базовую комплектацию).
• Обязательно использовать внешний ресивер (не входит в комплект) для сглаживания пиковых нагрузок и сбора конденсата.
• Проводить еженедельный осмотр уровня масла и состояния воздушного фильтра. При работе в запыленных помещениях (кузовной цех) - замена фильтра каждые 500 моточасов.
• Не допускать работы при температуре масла выше +105°C - система аварийного отключения срабатывает автоматически.

5. Комплектация и опции

Базовая комплектация:

• Компрессорный агрегат в сборе (винтовой блок Hanbell, двигатель, частотный преобразователь Inovance, панель управления PLC).
• Масляный фильтр, сепаратор масла, воздушный фильтр (предустановлены).
• Заправочный комплект масла (синтетическое масло для винтовых компрессоров, 5 литров).
• Комплект виброопор.
• Руководство по эксплуатации и паспорт изделия.

Опции (докупаются отдельно):

• Ресивер вертикальный или горизонтальный (от 200 до 500 литров) с предохранительным клапаном и манометром.
• Блок осушки воздуха (рефрижераторный или адсорбционный) для подготовки воздуха под покраску.
• Фильтр-регулятор-лубрикатор (ФРЛ) для подачи сжатого воздуха к пневмоинструменту.
• Комплект для отвода горячего воздуха (воздуховод с заслонкой).

6. Ресурсные испытания и надежность

Модель BK 7.5/8 PM прошла полный цикл заводских испытаний, включая 72-часовую обкатку под нагрузкой. Винтовой блок Hanbell имеет подтвержденный ресурс не менее 20 000 моточасов до капитального ремонта - это подтверждено статистикой сервисных обращений за 3 года продаж. Частотный преобразователь Inovance рассчитан на 50 000 часов наработки при номинальной нагрузке. Гарантия производителя - 18 месяцев без ограничения по моточасам. При соблюдении регламента обслуживания (замена масла и фильтров каждые 2000 моточасов) средний срок службы компрессора до первого ремонта составляет 5-7 лет при двухсменной работе СТО. Завод-изготовитель (ВедКом) предоставляет техническую поддержку и поставку оригинальных запчастей в течение всего срока эксплуатации.
