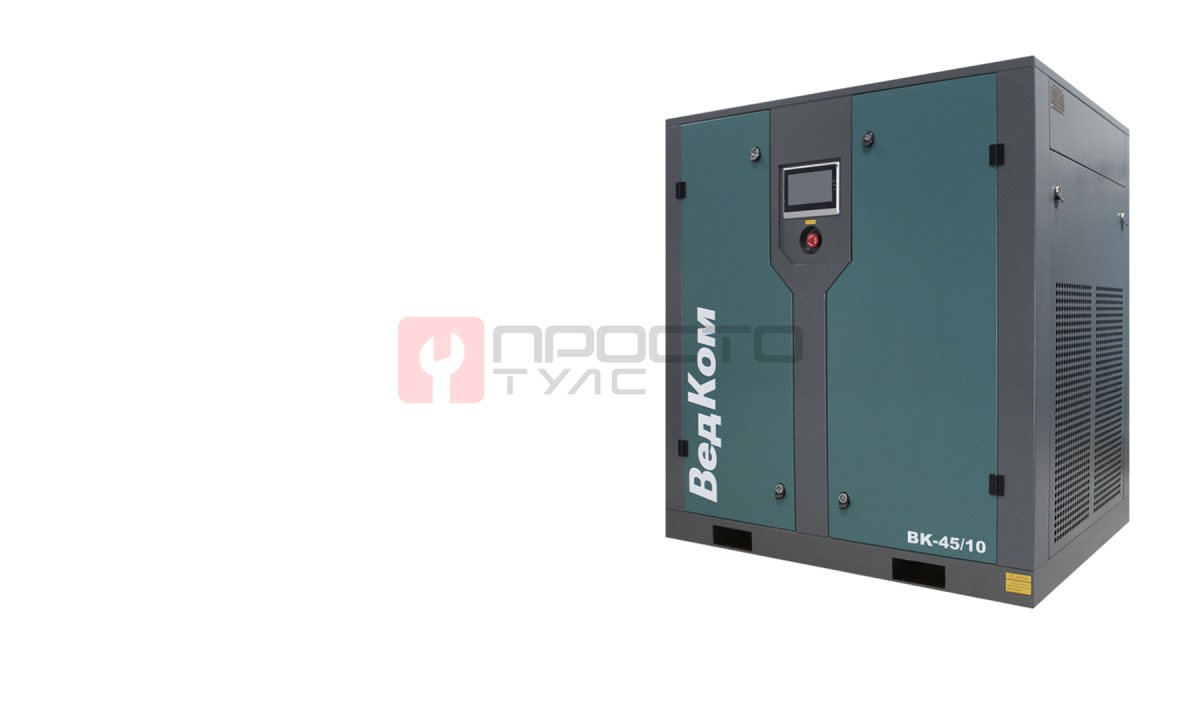

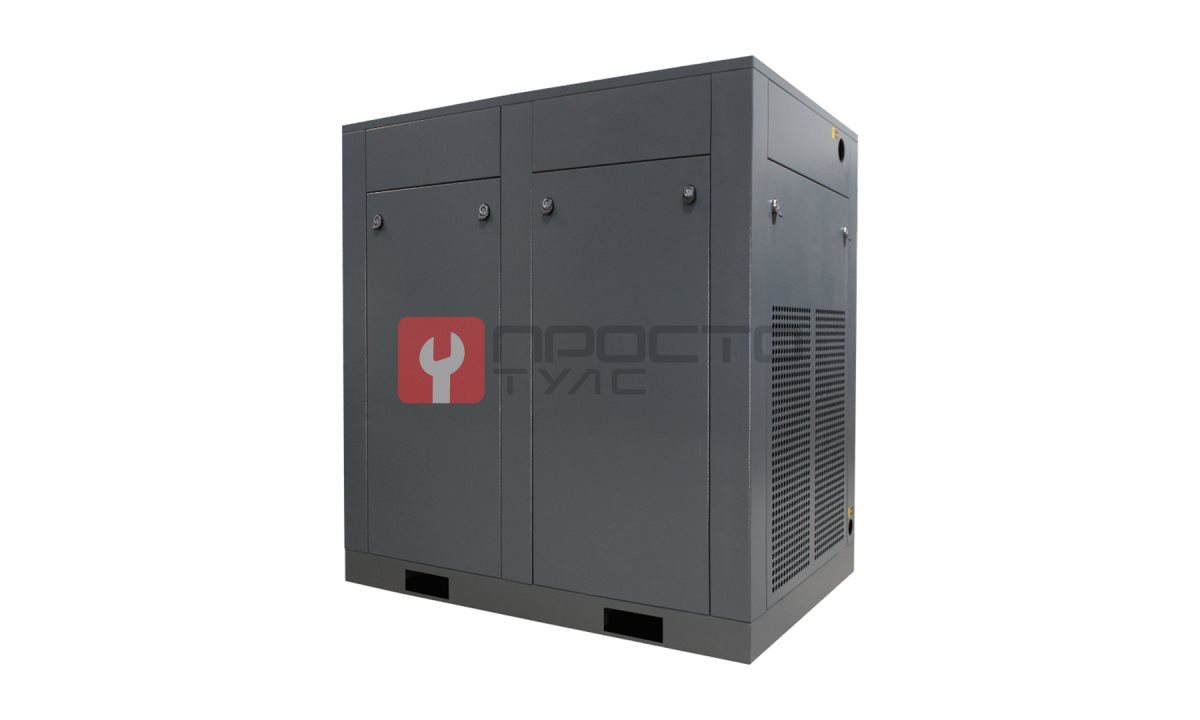

Винтовой компрессор BK 55/10PM

Винтовой компрессор BK 55/10PM (арт. BK 55/10PM)

1. Технологическая операция Для обеспечения сжатым воздухом пневмоинструмента, окрасочных постов, пневмоприводов подъемников и другого оборудования на СТО с интенсивным потоком заказов необходим источник с производительностью, исключающей падение давления в пиковые нагрузки. Винтовой компрессор с частотным регулированием решает задачу поддержания стабильного давления в магистрали при переменном расходе, характерном для зоны кузовного ремонта, шиномонтажа и постов ТО. Данная модель предназначена для работы в составе централизованной пневмосети производственного цеха или крупного автосервиса с потреблением воздуха до 8 м³/мин. 2. Технические условия эксплуатации Для корректной установки и запуска компрессора BK 55/10PM требуется соблюдение следующих условий:

• Электропитание: трехфазная сеть 380 В, 50 Гц. Допустимый диапазон напряжений - 360-420 В, что обеспечивается встроенным частотным преобразователем Inovance.
• Площадь размещения: не менее 2,5 м² с учетом доступа для сервисного обслуживания (габариты 1580x1160x1600 мм).
• Вентиляция: приточная и вытяжная для отвода тепла от воздушного охлаждения. Температура окружающей среды не должна превышать +40 °C.
• Фундамент: ровное бетонное основание, способное выдержать вес 841 кг. Вибрации не передаются на пол благодаря штатным виброопорам.
• Пневматика: выходной патрубок на 1 дюйм. Рекомендуется установка ресивера (в комплект не входит) для сглаживания пульсаций и накопления запаса воздуха.

3. Соответствие модели (Подбор) Модель BK 55/10PM выбрана для условий, где требуется стабильное давление 10 бар (1 МПа) и производительность 8 м³/мин. Обоснование выбора по ключевым параметрам:

1. Производительность 8 м³/мин. Покрывает одновременную работу 4-6 мощных пневмогайковертов или двух окрасочных пистолетов с высоким расходом. Запас по производительности (S.F. 1.2) позволяет кратковременно превышать номинальную нагрузку на 20% без риска перегрева.
2. Рабочее давление 1 МПа (10 бар). Стандартное давление для большинства пневмоинструмента СТО. Частотный привод поддерживает его с точностью ±0,1 бар, исключая перерасход энергии на холостом ходу.
3. Привод прямой и синхронный двигатель на постоянных магнитах. Передача крутящего момента без ременной передачи и муфт - КПД выше на 8-12% по сравнению с асинхронными двигателями. Отсутствие ремней снижает затраты на обслуживание.
4. Винтовой блок Hanbell (Тайвань). Проверенный узел с ресурсом не менее 40 000 моточасов до первой переборки. Конструкция роторов с асимметричным профилем обеспечивает низкий уровень шума (75 дБ) и минимальные пульсации давления.

4. Особенности, преимущества и рекомендации по эксплуатации Особенности конструкции, влияющие на надежность и экономику:

• Частотный преобразователь Inovance. Обеспечивает плавный пуск (снижение пусковых токов в 3-4 раза) и автоматическую подстройку производительности под текущий расход воздуха. В режиме малого потребления двигатель снижает обороты до 2500 об/мин, экономя до 35% электроэнергии по сравнению с компрессорами с фиксированной скоростью.
• 8-полюсной синхронный двигатель. Низкая скорость вращения вала (2500 об/мин) увеличивает ресурс подшипников и винтовой пары. Отсутствие скольжения ротора исключает потери на нагрев.
• Панель управления PLC с цветным сенсорным экраном. Отображение параметров в реальном времени: давление, температура, наработка, ток. Возможность программирования графика работы и автоматического перезапуска после сбоя питания.
• Объем масла 46 литров. Увеличенный картер обеспечивает эффективное охлаждение и сепарацию масла. Рекомендуется замена масла каждые 2000 моточасов или раз в 6 месяцев.
• Температура воздуха на выходе +10 °C. Низкая температура сжатого воздуха снижает нагрузку на осушитель (если установлен) и уменьшает количество конденсата в пневмолинии.

Рекомендации по эксплуатации для достижения заявленного ресурса:

• Установить фильтр-влагоотделитель на выходе из компрессора для защиты пневмоинструмента от масляного тумана.
• Проводить еженедельный осмотр уровня масла и состояния воздушного фильтра. Замена масляного фильтра - каждые 1000 моточасов.
• При работе в условиях запыленности (кузовной цех) устанавливать впускной фильтр с классом очистки G4.
• Не допускать работы компрессора при температуре окружающей среды выше +45 °C - сработает тепловая защита двигателя.

5. Комплектация и опции Базовая комплектация:

• Компрессорный агрегат в сборе (винтовой блок Hanbell, двигатель, частотный преобразователь).
• Система масляной сепарации с фильтром.
• Воздушный фильтр впуска.
• Панель управления PLC с сенсорным экраном.
• Комплект виброопор.
• Инструкция по эксплуатации и паспорт.

Опции (приобретаются отдельно):

• Ресивер (объем подбирается под потребление: для 8 м³/мин - не менее 500 литров).
• Осушитель сжатого воздуха (рефрижераторный или адсорбционный).
• Фильтры тонкой очистки (маслоотделители).
• Система дистанционного мониторинга (GSM-модуль).

6. Ресурсные испытания (Надежность) Подтверждение надежности модели BK 55/10PM основано на следующих данных:

• Гарантия производителя - 24 месяца без ограничения по моточасам. Это означает, что любой отказ по вине завода-изготовителя устраняется бесплатно независимо от интенсивности эксплуатации.
• Винтовой блок Hanbell прошел стендовые испытания на ресурс: 40 000 часов непрерывной работы при номинальной нагрузке. Статистика отказов по данному блоку в модельном ряду VedKom - менее 0,3% за 5 лет эксплуатации.
• Двигатель с постоянными магнитами имеет класс защиты IP23, что исключает попадание пыли и капель воды внутрь корпуса. Сервис-фактор S.F. 1.2 позволяет двигателю работать с перегрузкой 20% в течение 2 часов без снижения ресурса.
• Частотный преобразователь Inovance протестирован на скачки напряжения в диапазоне 360-420 В. Встроенная защита от перегрева и короткого замыкания отключает компрессор при аварийных режимах.
