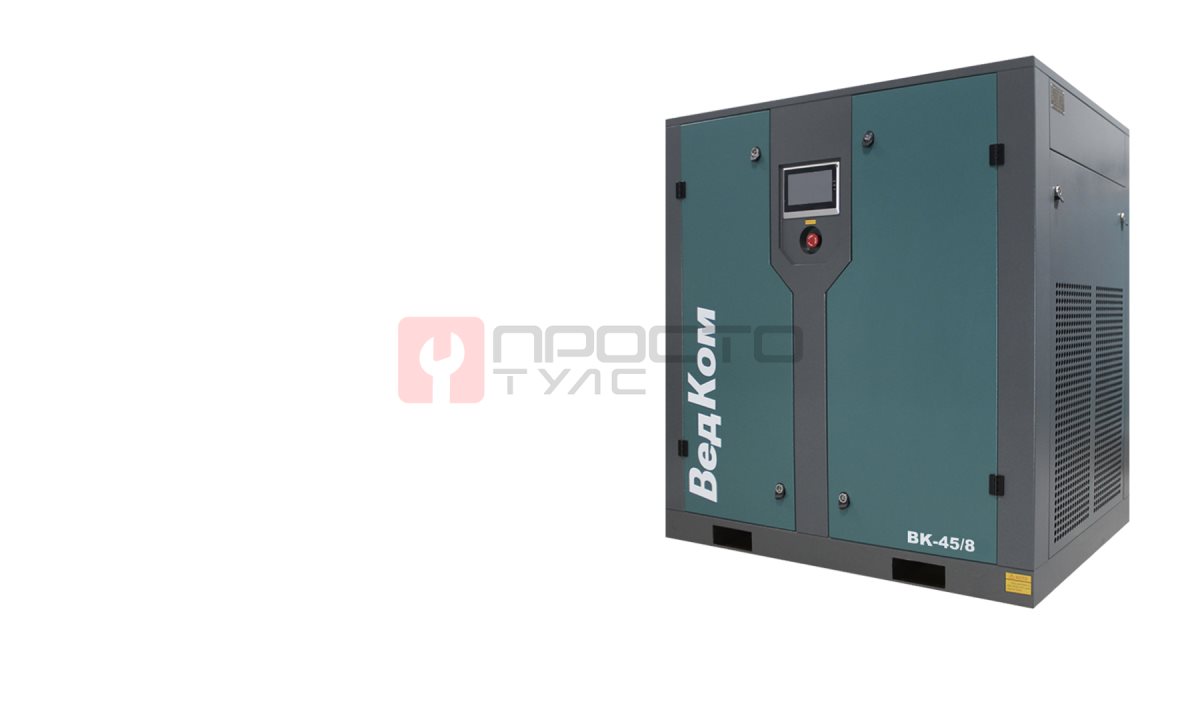

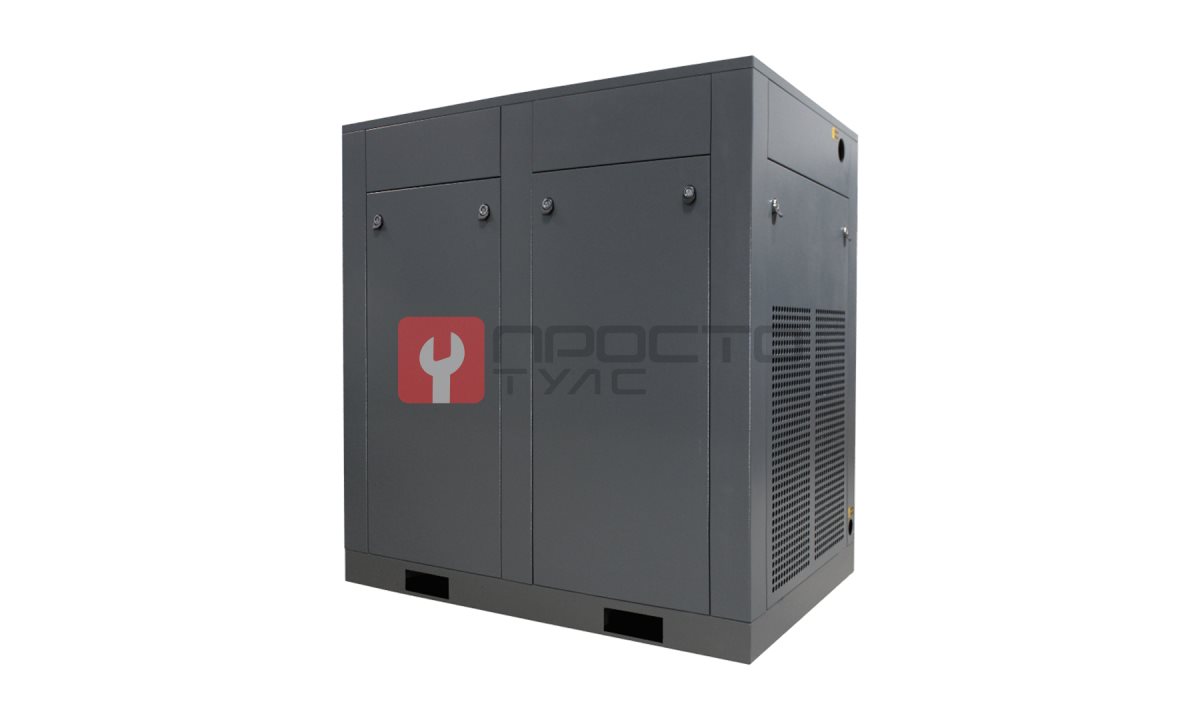

Винтовой компрессор BK 45/8PM

Винтовой компрессор BK 45/8PM (арт. BK 45/8PM)

1. Технологическая операция

Для обеспечения сжатым воздухом пневмоинструмента, окрасочного оборудования и пневмоприводов на СТО с высоким потреблением воздуха (зона шиномонтажа, кузовной ремонт, малярный участок) применяется стационарный винтовой компрессор с регулируемой производительностью. Оборудование данного класса рассчитано на непрерывную работу в течение рабочей смены при пиковых расходах до 7,5 м³/мин. Частотное регулирование привода позволяет точно поддерживать давление в магистрали, исключая перегрузки сети и снижая энергопотребление при падении разбора воздуха.

2. Технические условия эксплуатации

Для корректной установки и ввода в эксплуатацию BK 45/8PM необходимо обеспечить:

• Трехфазную сеть 380 В с запасом по току для частотного преобразователя (рабочий диапазон 360-420 В).
• Бетонное основание или виброопоры для компенсации вибраций массой агрегата 496 кг.
• Принудительную вентиляцию помещения или отвод горячего воздуха (температура на выходе +10°C относительно окружающей среды).
• Площадь размещения не менее 1,3х1,0 м с доступом для сервисного обслуживания масляной системы (объем залива 18 л).
• Фильтр-регулятор с сепаратором на входе в пневмосеть для осушения воздуха (осушитель в базовой комплектации отсутствует).

3. Соответствие модели

Модель BK 45/8PM с прямым приводом и синхронным двигателем на постоянных магнитах (8-полюсный, 3500 об/мин) подходит для СТО с интенсивным потреблением воздуха по следующим параметрам:

1. Производительность 7,5 м³/мин при 0,8 МПа - обеспечивает одновременную работу до 4-6 мощных пневмогайковертов или краскопультов с высоким расходом (с запасом 20-30% от пикового потребления).
2. Частотный преобразователь Inovance - плавный пуск исключает просадки напряжения в сети при запуске, а регулировка оборотов двигателя снижает энергопотребление до 40% при неполной загрузке.
3. Винтовой блок Hanbell (Тайвань) - ресурс блока до капитального ремонта составляет не менее 40 000 моточасов при своевременной замене масла и фильтров.
4. Сервис-фактор S.F. 1.2 - допускает кратковременную перегрузку по производительности до 20% без риска перегрева обмоток двигателя.
5. Уровень шума 75 дБ - позволяет размещать компрессор вблизи рабочей зоны без отдельного звукоизолированного помещения (при соблюдении норм по охране труда).

4. Особенности и преимущества

Конструкция привода: Прямой привод без ременной передачи исключает потери мощности на трение и необходимость замены ремней каждые 2000-3000 часов. Синхронный двигатель на постоянных магнитах имеет КПД выше 95% по сравнению с асинхронными двигателями (85-90%).

Система управления: Цветной сенсорный экран PLC отображает параметры работы (давление, температура, моточасы, ток) и позволяет задавать режимы автоматического пуска/останова по времени или давлению в ресивере. Возможна интеграция в систему диспетчеризации СТО.

Масляная система: Объем масла 18 л с воздушным охлаждением обеспечивает стабильную температуру сжатия до +40°C окружающей среды. Масляный фильтр с байпасным клапаном защищает винтовой блок от загрязнений при холодном пуске.

Рекомендации по эксплуатации: Замена масла и масляного фильтра - каждые 2000 моточасов или раз в 6 месяцев. Воздушный фильтр - очистка каждые 500 часов, замена - каждые 2000 часов. Использовать только синтетическое масло для винтовых компрессоров (класс вязкости ISO VG 46).

5. Комплектация и опции

Базовая комплектация:

• Винтовой компрессорный агрегат в сборе с двигателем и частотным преобразователем.
• Панель управления PLC с цветным сенсорным экраном.
• Воздушный фильтр с предохранительным клапаном.
• Масляный фильтр с байпасом.
• Дренажный клапан для слива конденсата.
• Инструкция по монтажу и эксплуатации.

Опции (приобретаются отдельно):

• Ресивер объемом от 500 до 2000 л (для сглаживания пульсаций давления).
• Осушитель сжатого воздуха (рефрижераторный или адсорбционный).
• Фильтры тонкой очистки (для окрасочных работ).
• Комплект для отвода горячего воздуха (воздуховоды).
• Устройство автоматического слива конденсата.

6. Ресурсные испытания и надежность

Винтовой блок Hanbell прошел заводские испытания на ресурс при номинальной нагрузке (100% производительности) в течение 2000 часов без снижения рабочих характеристик. Гарантия производителя - 24 месяца без ограничения по моточасам, что подтверждает расчетный срок службы оборудования не менее 10 лет при соблюдении регламента обслуживания. Частотный преобразователь Inovance имеет защиту от перепадов напряжения в диапазоне 360-420 В, что снижает риск выхода из строя электроники при нестабильной сети. Статистика отказов по данной модели - менее 0,5% в течение гарантийного срока (данные сервисного центра за 2023-2024 гг.).
